Altium Designer 26.7.1版本的新功能说明

Altium Designer 26.7.1

发布时间：2026年6月8日

Altium Designer 26.7.1 离线包

30天免费试用

Wire Bonding 改进

控制键合线和芯片焊盘的可见性

在 2D 布局模式下查看 PCB 时，您现在可以通过“视图配置”（View Configuration）面板中“视图选项”（View Options）选项卡下“对象可见性”（Object Visibility）区域中的新“键合线”（Bond Wires）条目（及相关控件）来控制键合线的可见性。

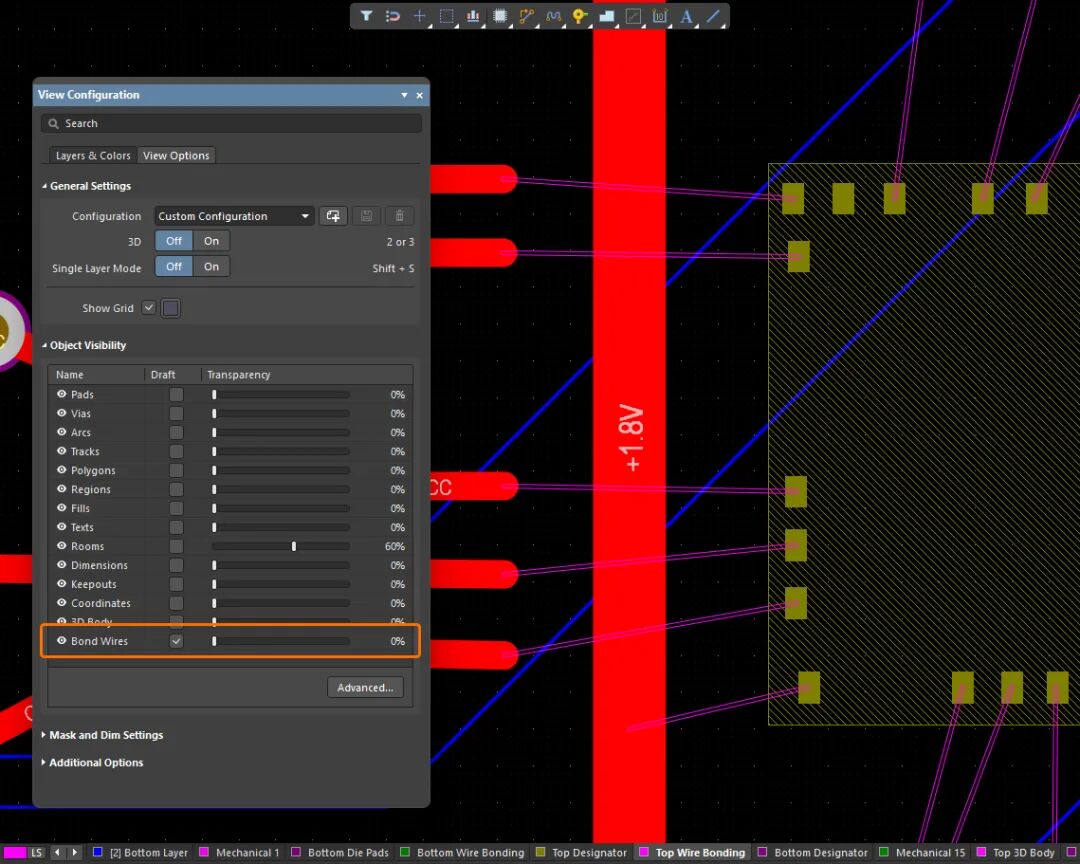

2D 布局模式下键合线的可见性可通过“视图配置”面板中的新“键合线”条目进行配置。

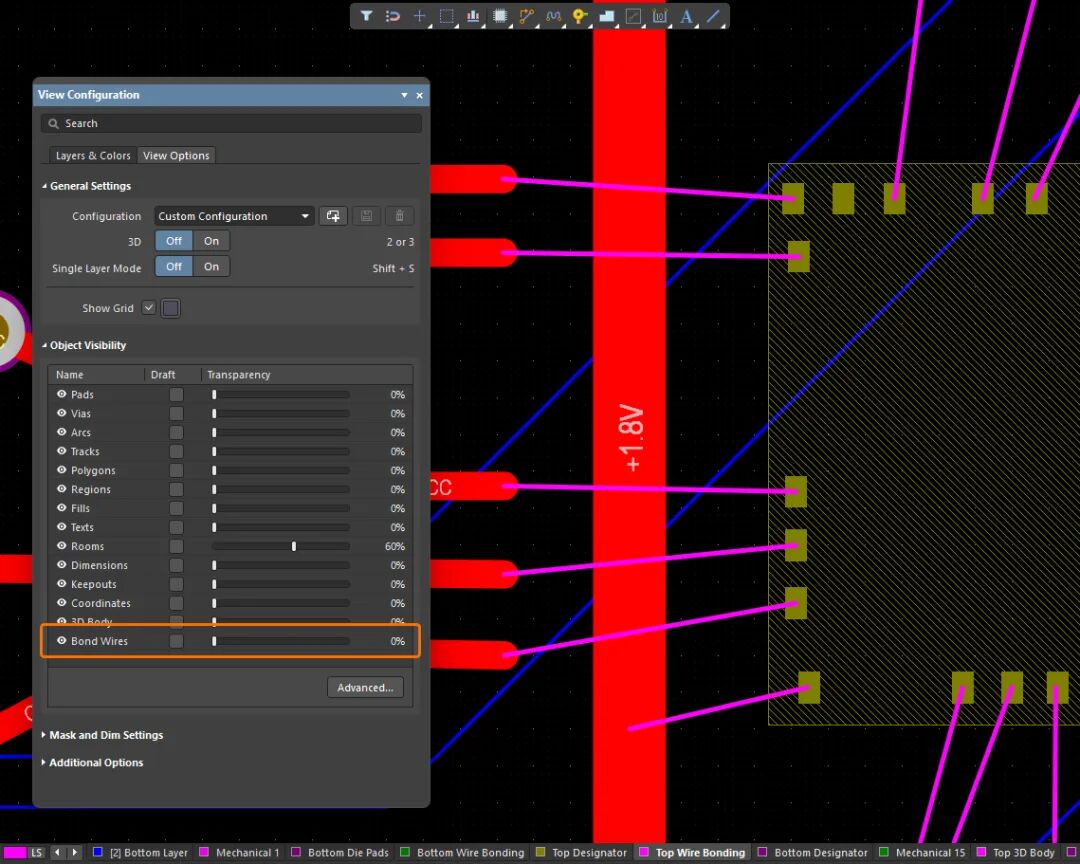

可为键合线启用“草图”（Draft）选项。

可为键合线调整“透明度”（Transparency）选项。

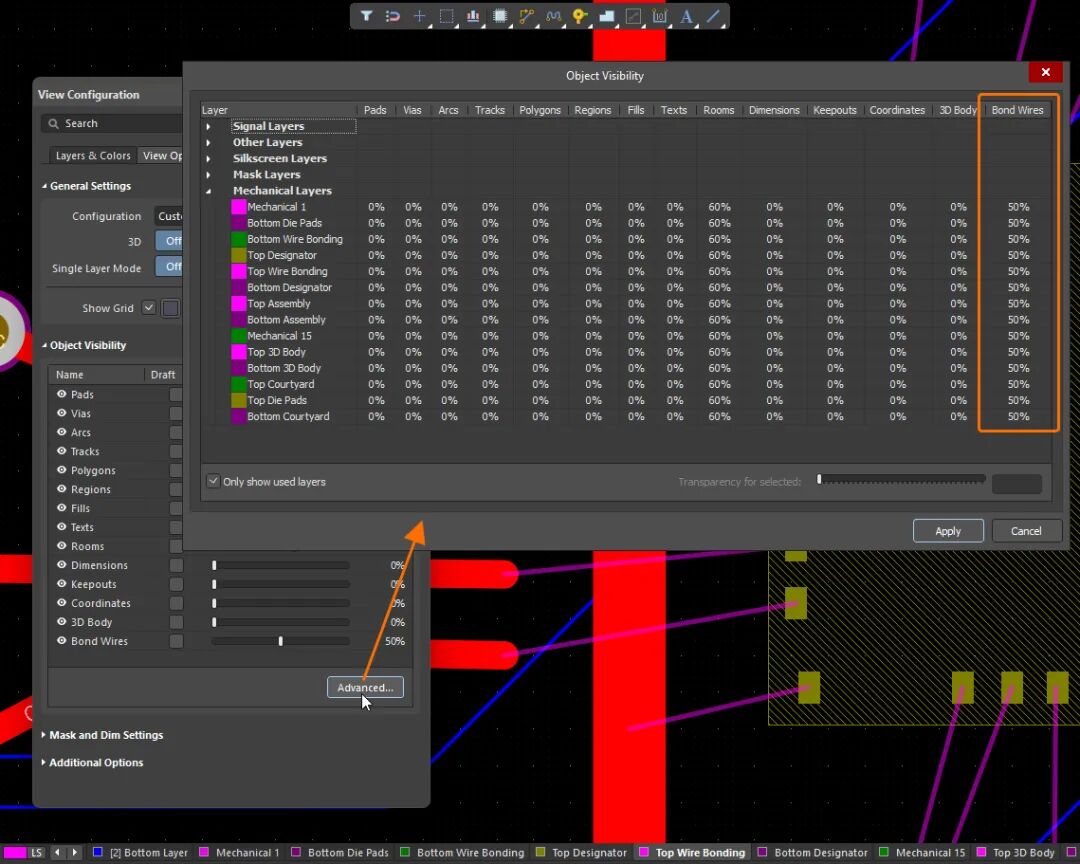

键合线的透明度也可通过“对象可见性”对话框按层进行配置。

在 3D 布局模式下查看 PCB 时，键合线和芯片焊盘的可见性现在由“视图配置”面板中“视图选项”选项卡下“常规设置”（General Settings）区域中的“显示 3D 主体”（Show 3D Bodies）选项控制。

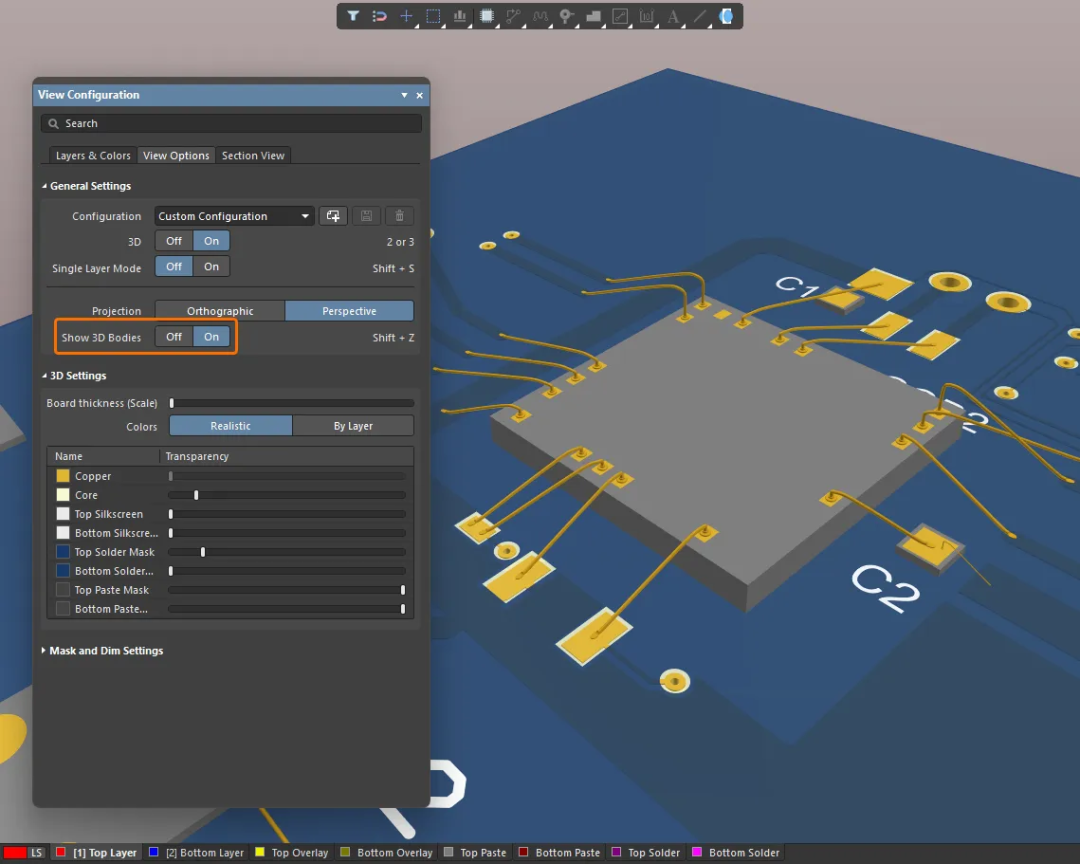

在 3D 布局模式下，当“视图配置”面板中的“显示 3D 主体”选项设置为“开启”（On）时，会显示键合线和芯片焊盘。

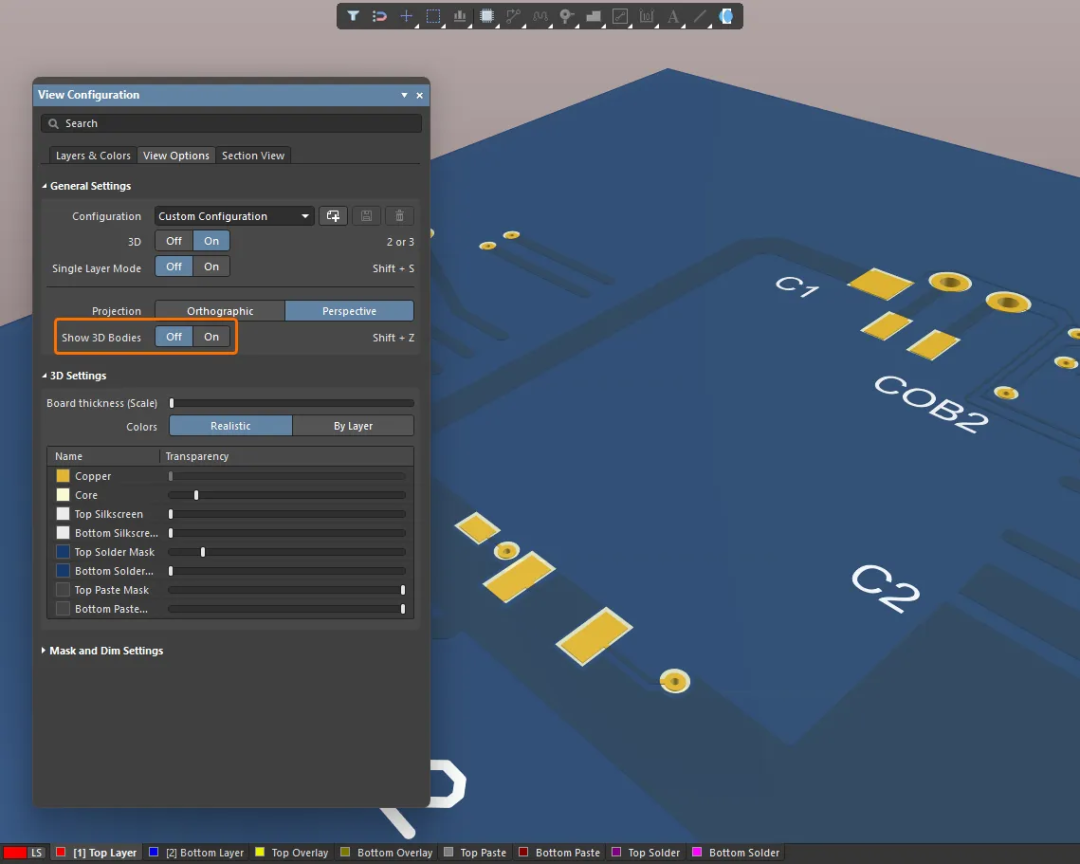

当“显示 3D 主体”选项设置为“关闭”（Off）时，键合线和芯片焊盘将被隐藏。

此功能目前处于公开测试阶段，当在“高级设置”（Advanced Settings）对话框中启用“PCB.Wirebonding.3DImprovements”选项时可用。

有关键合线的更多信息，请参阅“键合线”（Wire Bonding）页面。

平台改进

在 Altium Designer Develop 中漫游（Roaming）作者席位的能力

Altium Develop 工作区管理员现在可以使用工作区浏览器界面中的“管理 – 使用和计费”（Admin – Usage and Billing）页面，为指定的工作区成员预留作者席位。这允许工作区成员在订阅期间离线使用 Altium Designer Develop（26.7 及更高版本），无需连接到 Altium Develop 工作区或登录其 Altium 帐户。工作区管理员可随时撤销该漫游席位。

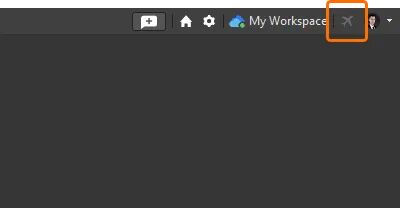

当在 Altium Designer Develop 中以漫游模式使用作者席位时，图标会显示在“活动服务器”（Active Server）控件旁边。

有关更多信息，请参阅“Altium Designer Develop 中的创作访问权限”（Authoring Access in Altium Designer Develop）页面。

在 Altium Designer 26.7 中完全公开的功能

以下功能随此版本正式公开：

Simbeor 版本

过孔实例化（Via Instancing）

更多版本发布说明
