MT857X系列全极霍尔开关：简化量产的通用位置检测方案



在开关型霍尔效应传感器的选型中，单极、全极、锁存是三类主流技术路线，分别适配不同的工程需求：单极型抗干扰能力突出，适合严苛工业与车载环境；锁存型具备状态记忆，是电机测速与磁性编码的首选；全极型则无需区分磁铁极性，能降低装配工艺门槛，尤其适合大批量量产的消费与家电场景。

MT857X系列（原麦歌恩，现纳芯微）正是定位通用市场的全极型霍尔开关，采用BCD工艺打造，集成动态失调消除、内置上拉电阻与全套保护电路，在保持检测稳定性的同时，简化系统设计与量产装配流程。

一、核心架构：从芯片层面简化设计与量产




MT857X在单颗芯片内集成了完整的磁场感知、信号处理与保护链路，核心设计围绕“降低装配门槛、减少外围器件、保障全温稳定”三个目标展开。

1、全极感应：消除极性装配痛点

与仅响应单一指定磁极的单极方案不同，MT857X为全极型设计——识别垂直于芯片标识面的磁场分量，无论N极还是S极，只要磁场强度绝对值超过工作点阈值，都会触发输出翻转；磁场减弱至释放点以下，输出自动恢复高电平。

全极型最直接的价值，是规避了“磁铁极性装反导致功能失效”的工艺风险。在自动化组装或大规模人工装配场景中，无需区分磁钢正反面，也无需严格对齐指定磁极方向，即可实现稳定触发，提升装配效率，降低批量生产中的不良率，适合水表、家电门盖等大批量量产产品。

2、动态失调消除：全温区阈值稳定

霍尔元件的原始信号微弱，温度变化、封装应力都会引入直流偏移，最终导致开关点漂移，出现“低温误触发、高温漏触发”的问题。

MT857X内部搭载了动态失调消除系统，通过400kHz斩波稳定技术，持续对偏移电压进行采样与自动对消，将残余偏移控制在低水平。配合内置的温度补偿电路，芯片在-40℃~125℃的全工作温区内，磁开关阈值波动平缓，不同环境下的检测距离一致性优异，无需额外做板级温度补偿。

3、高度集成：把外围功能做进芯片内部

传统霍尔开关通常需要外接上拉电阻、防反接二极管、输出滤波等多个外围器件，每增加一个元件，就多一个潜在失效点，也占用更多PCB空间和物料成本。

MT857X将大量系统级功能集成在芯片内部：

①内置10kΩ上拉电阻，省掉额外外接，直接输出电平；

②集成-16V反向电源保护，电源正负极接反也不会损毁芯片；

③输出端自带钳位二极管与限流保护，可承受输出短路工况。

这些设计不仅精简了BOM清单，也降低了外部元件失效带来的系统风险，让整体方案更简洁可靠。

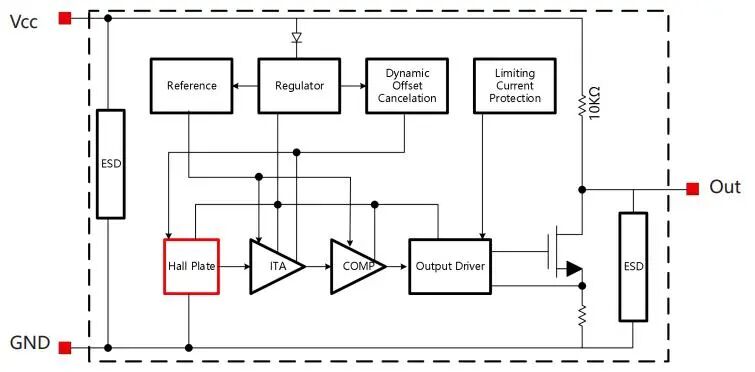

系统框图





二、参数解读：对应实际工程价值




MT857X的参数设计面向通用场景的实际需求，纸面指标背后对应着明确的工程收益：

1、3.0V~24V宽工作电压

覆盖从3.3V低压逻辑设备到24V工业电源的主流电压平台，单颗型号可同时适配消费电子、家电、工业等多类产品，减少选型与备料成本，也省去额外增加电平转换或降压电路的麻烦。

2、-40℃~125℃工作温度范围

覆盖绝大多数民用与工业常温、中温场景，无论是冬季户外的传感设备，还是靠近电机、发热部件的检测节点，都能稳定工作，适配场景广泛。

3、25kHz采样频率、≤1μs响应边沿

25kHz的采样频率，足以覆盖绝大多数位置检测、接近开关的需求，也能稳定支撑中低速旋转计数场景；配合≤1μs的上升/下降时间，确保输出信号边沿陡峭，即使在线缆较长、寄生电容偏大的工况下，也能输出干净、精准的方波信号，避免因信号拖尾导致控制器误判，提升系统在强干扰电磁环境下的检测可靠性。

4、1mA（典型）供电电流，低功耗

MT857X系列定位为低功耗霍尔开关，1mA典型供电电流+25kHz采样频率，在满足常规位置检测响应速度的同时控制了工作电流。相较于部分高速霍尔开关，MT857X在绝大多数位置检测与接近开关场景中性能足够，且功耗更低，在电池供电或对功耗有长期考量的设备中优势显著。

5、-16V反向电源保护

在装配、调试与现场接线过程中，电源反接是高频发生的人为失误。MT857X将反向保护集成在芯片内部，相比外接串联二极管的方式，集成保护消除了二极管上的压降（VF），低压供电时芯片仍能获得足够的驱动电压，在低电压系统中具备优势。-16V反向保护集成，既省去了外接二极管压降带来的功耗与电压损失，又提升了调试容错率。

6、输出短路保护（典型50mA）

当输出端意外短路到电源时，芯片会自动限制输出电流，避免因接线失误、负载故障损坏芯片，提升设备调试与长期运行的可靠性。

7、HBM H2级、CDM C3级ESD防护

HBM H2级高于普通消费级芯片的静电耐受水平，在手工焊接与终端插拔场景中不易因静电损坏。CDM Class C3则针对SMT贴片环节的自动设备放电场景做了防护，进一步降低了量产坏板率与售后返修风险。

三、型号封装与选型




MT857X系列包含三款细分型号，核心差异为磁灵敏度阈值（BOP和BRP的绝对值越小，代表芯片灵敏度越高），同时提供两种封装形式，可根据检测距离、磁钢强度、安装方式灵活选择。

MT8571，工作点BOP：±32GS（典型），释放点BRP：±27GS（典型），高灵敏度款，适合弱磁体（如铁氧体磁钢）、大气隙、长检测距离（隔着较厚外壳）的场景；

MT8573，工作点BOP：±60GS（典型），释放点BRP：±45GS典型，均衡型款，兼顾检测距离与抗干扰能力；

MT8572，工作点BOP：±80GS（典型），释放点BRP：±60GS典型，高阈值款，抗杂散磁场干扰能力强，适合电机、电磁设备附近或使用钕铁硼强磁的紧凑安装场景。

封装选型

SOT-23贴片封装（后缀AT）：体积紧凑，适合PCB空间受限的板级集成场景；

• Flat TO-92直插封装（后缀A）：引线可弯折，磁敏感面方向固定，适合探头式安装、长线束连接的工业传感节点。

四、典型应用场景



MT857X的全极特性与高集成度，使其在多个领域都能发挥优势：

1、家电领域

冰箱门体开关、洗衣机门盖状态检测、油烟机升降面板限位、各类小家电的到位检测。全极设计适配家电行业大规模自动化组装的需求；宽电压设计可直接接入家电电源，高集成下外围电路简洁可靠。

2、工业自动化

小型气缸到位检测、设备行程限位开关、流水线物料位置感应。宽温特性可适应工业机柜环境，-16V反接保护与短路保护降低了现场接线调试的损坏风险，稳定的磁阈值保证了长期运行的检测一致性。

3、消费与智能传感

门窗磁传感器、智能门锁状态检测、翻盖/滑盖设备的休眠唤醒、水表气表计数传感，低功耗可延长电池设备续航周期，小封装可融入紧凑的传感模块，全极设计也降低了终端装配的工艺要求。

五、结语



MT857X系列全极霍尔开关，全极感应降低装配门槛，高集成度简化系统设计，稳定的温漂特性保障全工况可靠性，对于大批量量产的通用位置检测场景，是一套外围少、装配省、BOM轻的方案。

在降本增效与智能化并行的当下，MT857X可凭借高度集成的外围电路与全极简化设计，成为替代传统微动开关与干簧管的理想选择——工程师可以用更简洁的电路，实现更稳定的位置检测效果。
