基于晶华智芯CB78xxD系列MCU的TFT屏驱动控制方案

随着智能家电对人机交互体验要求的不断提升，高清TFT彩屏已成为中高端产品的标配。晶华智芯CB78xxD系列MCU的TFT屏驱动控制方案——从芯片特性、SPI接口配置、DMA加速传输，到实际工程开发要点，帮助工程师快速评估并落地显控方案。

01 产品定位 专为智能家电控制而生

CB78xxD系列是晶华智芯推出的高性能32位MCU，基于ARM Cortex-M0+内核，在通用CB78xxA平台上叠加TFT显控能力，形成[控制+显示]一体化解决方案，特别适合循环扇、热水器、洗碗机等需要彩屏交互的家电产品。

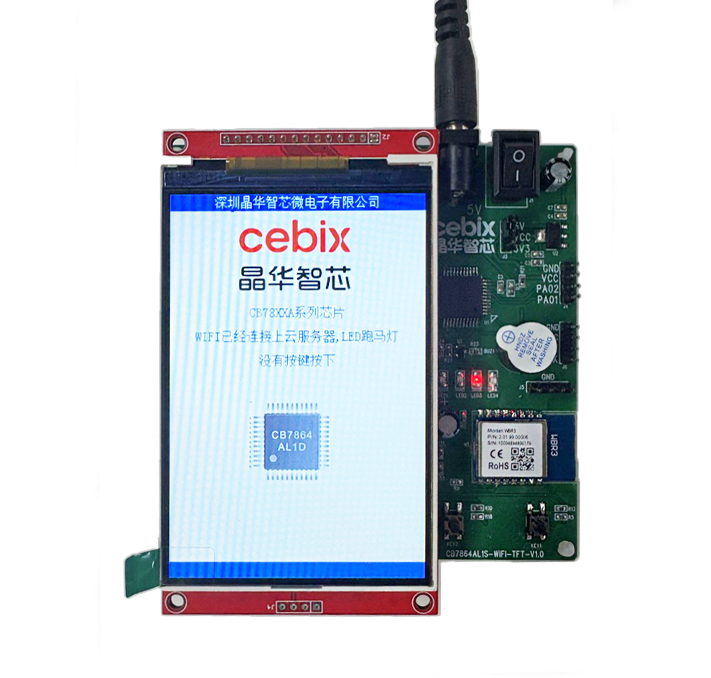

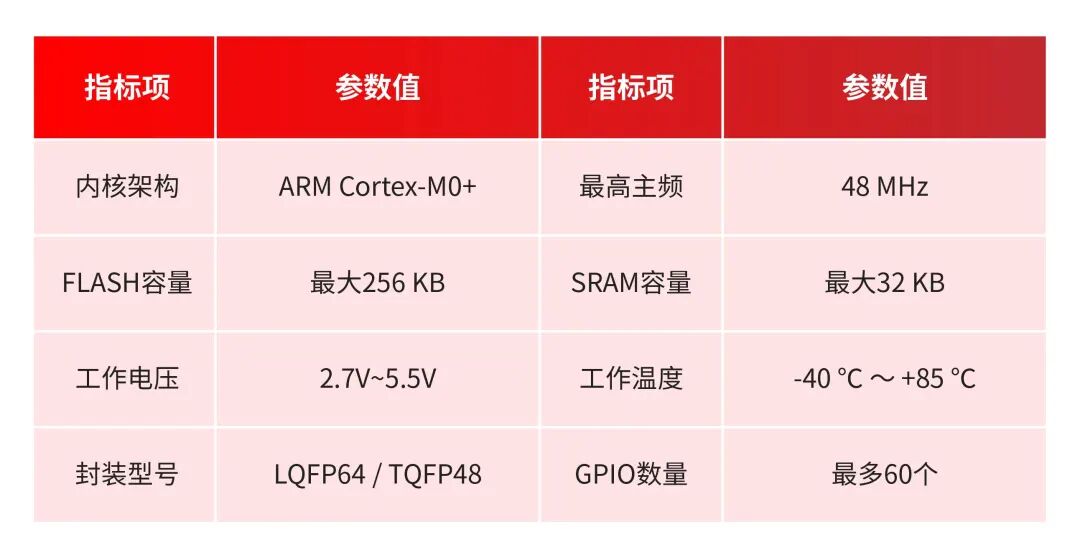

1.1 核心处理器规格

采用存储器指令加速模式，系统可获得近乎零等待周期的高运行效率，充分保证TFT刷帧与业务控制逻辑并发执行时的实时性。

02 TFT屏驱动核心 SPI接口全解析

CB78xxD系列通过板载SPI外设驱动TFT屏，支持主流SPI-TFT屏（ST7789、ILI9341、GC9A01等）。

2.1 SPI接口特性总览

2路独立SPI（SPI0 / SPI1），SPI1支持单线、双线、四线模式

支持主模式（Master）/ 从模式（Slave）灵活切换

支持4种时钟极性和相位组合（CPOL / CPHA），适配各类TFT屏时序

数据位宽可配：8位 / 16位 / 32位

发送时钟可配，主频48 MHz时SPI最高通信速率 ≤ 24 MHz

支持DMA通信，大幅降低CPU占用率

接收/发送可独立配置MSB / LSB顺序

2.2 引脚映射与GPIO重映射

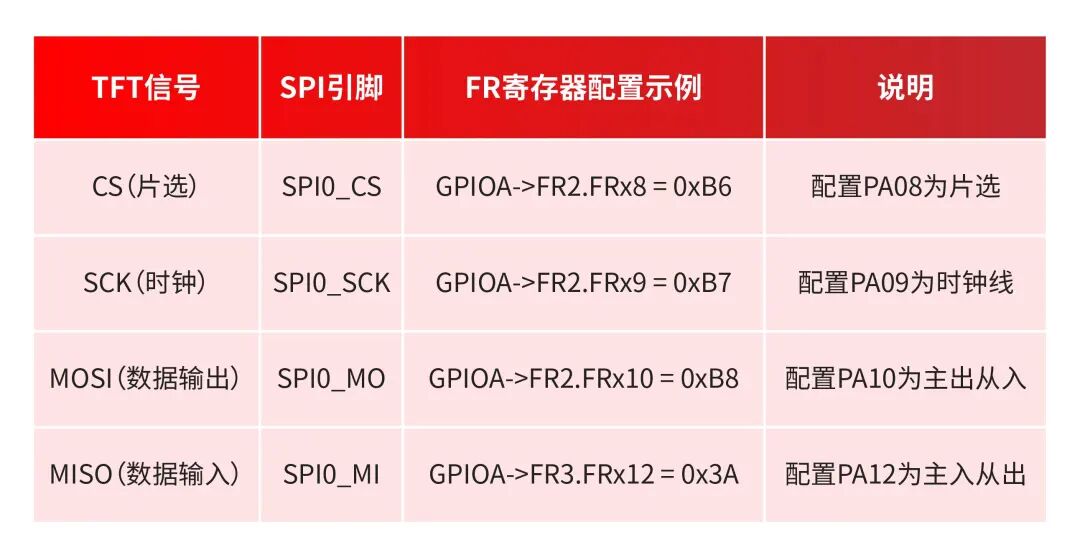

CB78xxD绝大部分功能引脚均支持GPIO全功能复用任意映射，驱动TFT屏时无需固定引脚，可根据PCB走线灵活配置。以SPI0驱动TFT为例：

2.3 SPI主要寄存器配置要点

片选信号控制模式

硬件片选（CSMODE=0）：每字节自动拉低/拉高CS，适合单字节命令发送

软件片选（CSMODE=1）：通过SOFTCS位手动控制CS，支持多字节连续发送——推荐用于TFT批量刷屏

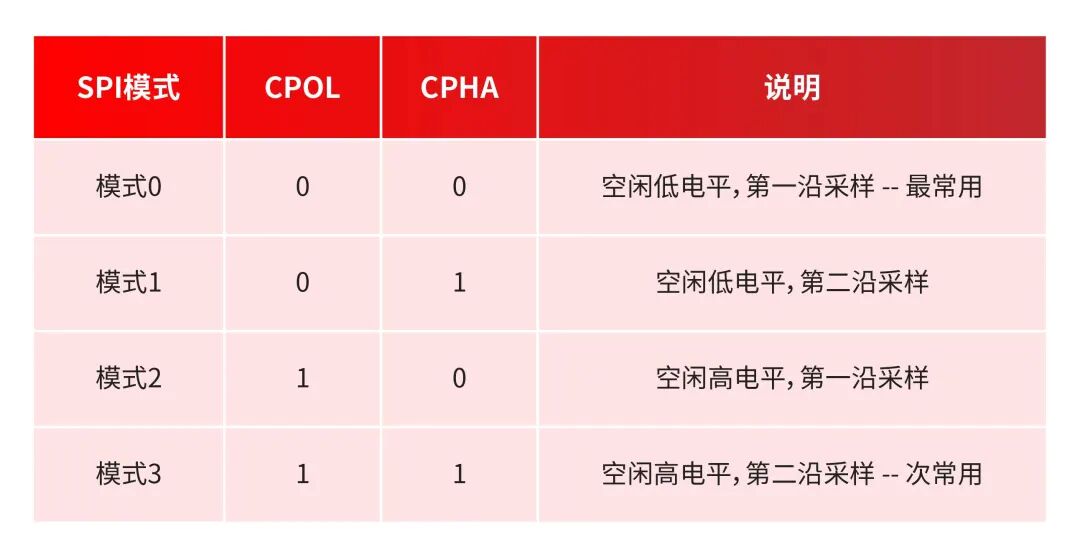

时钟极性/相位（CPOL/CPHA）

大多数SPI-TFT屏（ST7789、ILI9341）使用 CPOL=0、CPHA=0（模式0）或 CPOL=1、CPHA=1（模式3），请参照屏幕规格书实际确认。

数据位宽配置（DATL）

TFT屏发送图像数据时，可将DATL配置为16位（RGB565格式）或32位，配合DMA使用可显著提升刷屏效率。

03 DMA加速 高帧率刷屏的关键

CB78xxD内置6个独立DMA通道，支持外设（SPI）→外设（SPI）传输模式，是实现高帧率TFT刷屏的核心手段。

3.1 SPI + DMA发送原理

SPI1将图像数据从FLASH读出来后，通过DMA直接搬运到SPI0的TXD发送寄存器，CPU无需参与每一个字节的发送，仅需在DMA传输完成中断中更新缓冲区地址，即可实现近乎零CPU占用的高速刷屏。

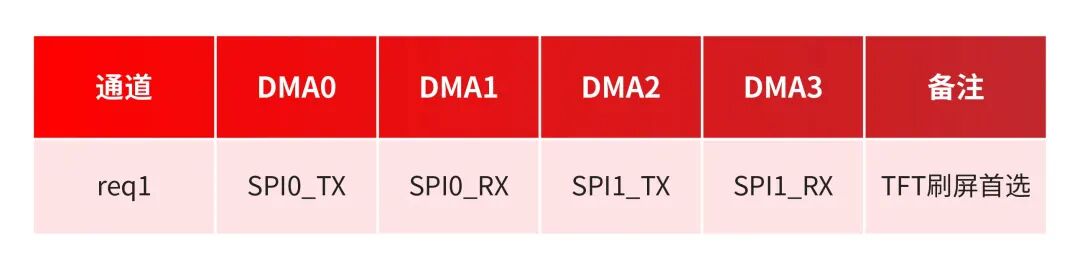

3.2 DMA通道分配（SPI相关）

04 关键外设协同与系统特性

4.1 时钟系统与SPI速率

CB78xxD支持多时钟源，PLL最高产生48 MHz系统时钟，APB1总线挂载SPI模块。SPI波特率计算公式：

每bit时长 = 2 × (SPIBPR + 1) × Tapb1，其中 Tapb1 为 APB1 总线的时钟频率，SPI 的时钟速度必须<=24Mhz。

4.2 触摸按键与TFT联动

CB78xxD集成最多32通道触摸按键（SensorADC），与TFT显示配合使用时，触摸检测和刷屏通过DMA和中断协同工作，互不干扰。注意：使用触摸后，其他外设不能占用DMA4和DMA5通道。

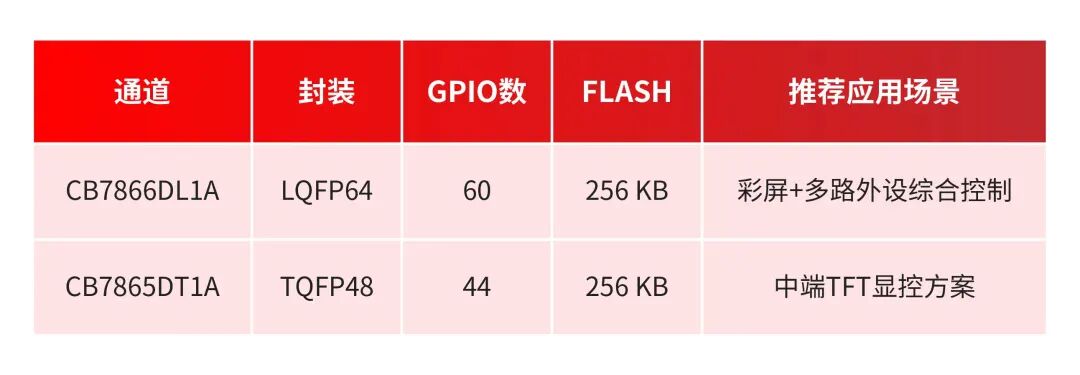

05 选型参考 CB78xxD系列型号对比

06总结

CB78xxD系列凭借Cortex-M0+ 48 MHz高性能内核、灵活的GPIO全功能复用映射、2路SPI（最高24 MHz）+ 6通道DMA组合，以及丰富的片上外设（触摸、PWM、UART、ADC、DAC等），为智能家电TFT显控应用提供了一站式解决方案：

DMA批量传输图像数据，刷帧率高，CPU资源充裕用于业务逻辑

GPIO任意映射，PCB设计更自由，适应多种封装与布板需求

内置OTA升级、保护机制、低功耗模式，满足商用产品可靠性要求

完整的Keil工程配置指南和应用注意事项，开发上手周期短
