5V稳跑2000圈：阴离子交换造出高氟固态电解质，破解高压锂电瓶颈



全固态锂电池要上高电压氧化物正极，卡在固态电解质的氧化稳定性上。氟化是提升稳定性的公认路线，但一直有个老大难：氟加多了稳定性好，离子电导率却跟着掉。福建师范大学和燕山大学团队换了个思路——用机械化学驱动的固相阴离子交换，造出核壳结构的氟化锂/氯化锂前驱体，再以此合成高氟非晶电解质。这套方案同时拿下了高电导率和高氧化稳定性，搭配富锂锰基正极跑出5.0 V截止电压下2000圈循环容量保持率77.5%的成绩。

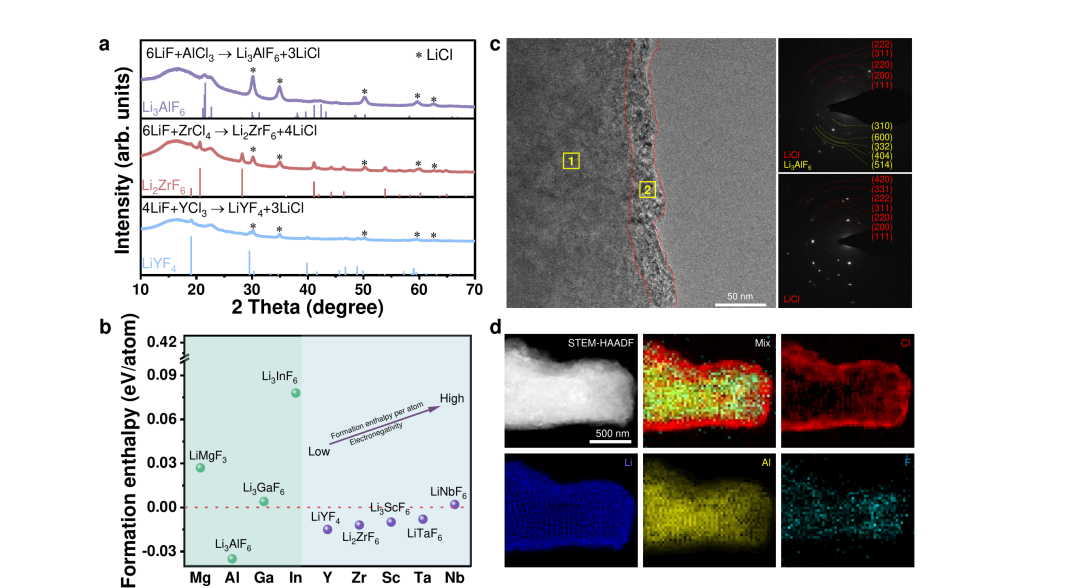

LiF与金属氯化物阴离子交换形成氟化锂/氯化锂复合物：(a)XRD图谱与反应方程式；(b)第一性原理计算的形成焓；(c)LAF的冷冻电镜照片及选区电子衍射；(d)EELS元素映射

球磨逼出氟氯交换

Millennial Lithium


把LiF和AlCl₃按6:1摩尔比装进球磨罐，高能球磨8小时。F⁻和Cl⁻在固相状态下完成交换，干脆利落。XRD确认产物是Li₃AlF₆和LiCl，第一性原理计算给出负的形成焓，反应热力学上自发。冷冻电镜揭示了最关键的结构特征：颗粒呈核壳架构——Li₃AlF₆/LiCl复合核外包约30 nm厚的纯LiCl壳。EELS元素映射看得很清楚——Al和F锁在核里，Li和Cl核壳都有。团队把这个产物命名为LAF。LiCl为什么跑到表面去了？球磨过程中机械力、局部高温加高密度缺陷，一起把LiCl往表面推。说白了就是个反应—扩散—相分离过程。

纳米晶嵌玻璃

Millennial Lithium


LAF本身的离子电导率只有7×10⁻⁷ S/cm，低得可怜。但它的核壳结构和LiCl纳米复合特性，恰恰让它成了理想的氟化前驱体。用LAF与TaCl₅、AlCl₃按不同比例反应，得到LAF-(3-x)Ta(x)Al系列电解质。XRD显示产物以非晶为主，内标法测出非晶含量约95.9 wt%。冷冻电镜看到一种独特的纳米晶嵌玻璃结构——几纳米大小的LiCl纳米点均匀分散在连续非晶基质中。

电导率比LAF前驱体高了三到四个数量级。LAF-2Ta1Al电导率最高，达3.25 mS/cm；LAF-1Ta2Al电导率1.0 mS/cm，但氧化稳定性最好。选哪个？LAF-1Ta2Al。电导率1.0 mS/cm够用，耐氧化能力最强，这就是平衡点。

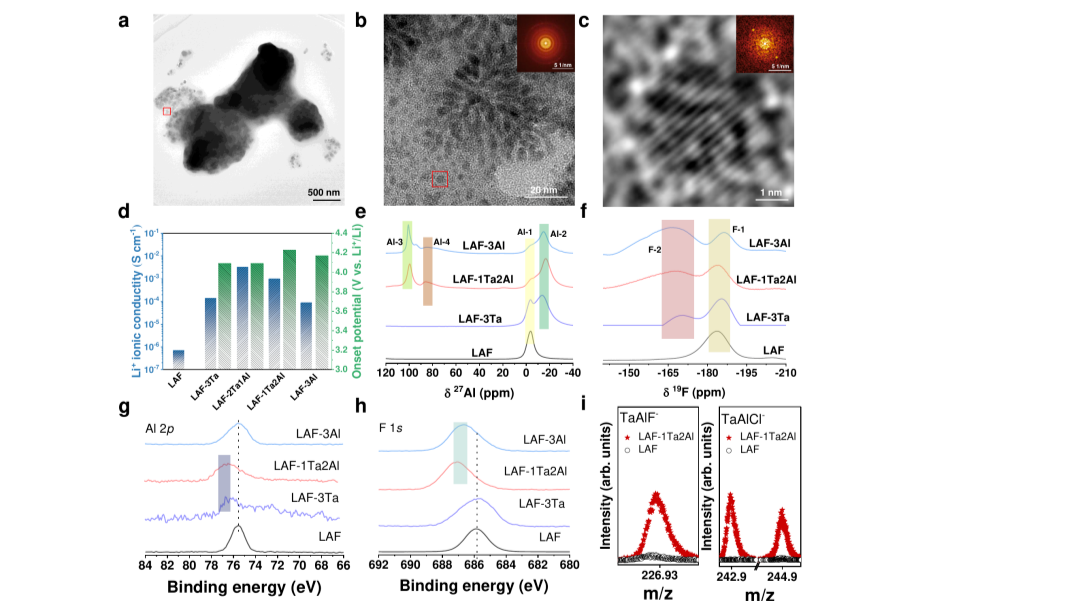

非晶LAF-(3-x)Ta(x)Al的结构分析与电化学性能：(a–c)冷冻电镜显示纳米晶嵌玻璃架构；(d)离子电导率与氧化峰位置；(e–f)²⁷Al和¹⁹F核磁共振谱；(g–h)Al 2p和F 1s XPS谱；(i)ToF-SIMS质谱碎片

非晶基质的结构密码

Millennial Lithium


²⁷Al和¹⁹F核磁共振揭开了非晶基质的局部配位环境。氟化反应后，Al除了原来的六配位AlF₆³⁻，还生成了Cl掺杂的六配位物种和F掺杂的四配位物种。五配位Al呢？没有。这个结论很硬——五配位Al在30–40 ppm区域即使1%丰度也能检出，谱图里该区域毫无信号。Ta原子通过Ta/Al共占位进入原有配位骨架，形成混合阴离子多面体。ToF-SIMS直接抓到了TaAlF⁻和TaAlCl⁻碎片，证明阳离子和阴离子都在原子尺度混合。中子衍射进一步证实，Ta引入后Al–F键从1.78 Å拉长到1.82 Å，新出现的Al–Cl和Ta–Cl键说明Cl成功挤进第一配位壳。Li–Cl环境的无序度大幅增加。乱了好吗？对锂离子传输来说，乱才快。

5V稳定性：自限制CEI是关键

Millennial Lithium


电化学浮充测试，直接拷问电解质的高压耐受力。用富锂层状氧化物Li₁.₁₄ Ni₀.₂₉ Mn₀.₅₇ O₂ 做正极，LAF-1Ta2Al在5.0 V恒压下漏电流极低且自限制。无氟对照样LiCl-1Ta2Al呢？4.8 V开始漏电，5.0 V直接崩了。全固态电池性能更好。LAF-1Ta2Al搭配未包覆LRMO正极，首圈放电容量258 mAh g⁻¹，库仑效率91.8%。3 C高倍率下循环2000圈，容量保持率77.5%，平均电压衰减仅0.215 mV/圈。DRT分析也说话了——LAF-1Ta2Al电池的界面阻抗到4.8 V才开始缓涨，无氟电池4.3 V就撑不住。

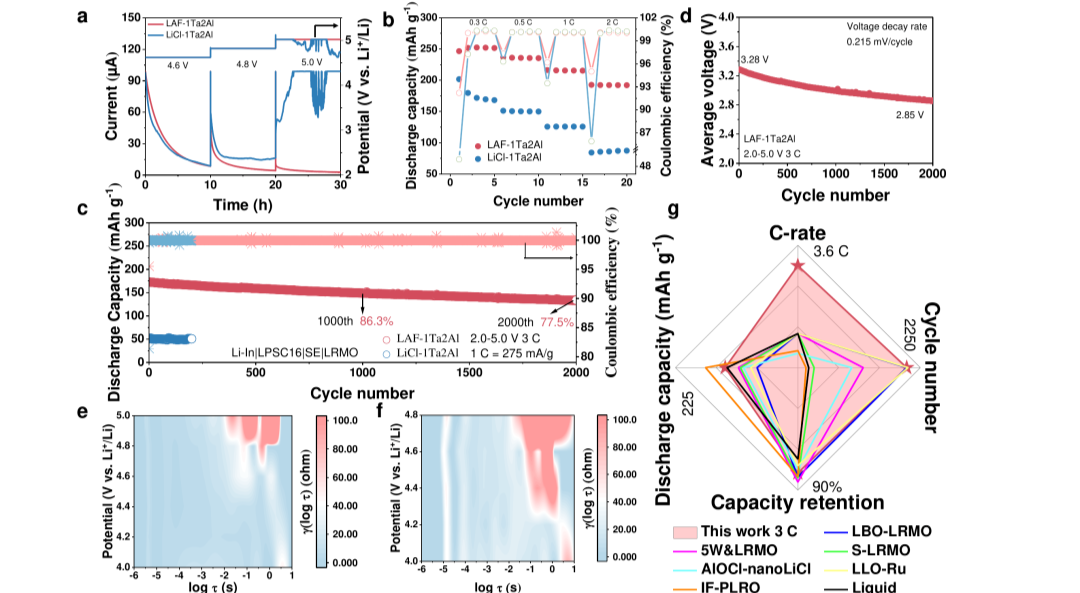

Li-In|LPSC16|SE|LRMO全固态电池电化学性能(35±1 ℃)：(a)电化学浮充测试；(b)不同电流密度下倍率性能；(c)3 C长循环；(d)平均电压曲线；(e–f)原位电化学阻抗谱的DRT变换；(g)本工作与文献报道的LRMO电池性能对比

循环后界面：LiF富集层只长53纳米

Millennial Lithium


循环2000圈后拆电池看界面，结果很漂亮。截面SEM显示正极颗粒与电解质保持致密接触。EDS线扫测出CEI厚度从50圈的约175 nm长到2000圈的约228 nm——平均增长速率仅0.027 nm/圈，1950圈只长了53 nm。这是典型的自限制界面。ToF-SIMS在界面处检测到强LiF⁻信号，且分解副产物在50圈到2000圈之间增幅很小。XPS定量更直白：循环2000圈后LAF-1Ta2Al电池的ClOₓ⁻占比只有18%，而无氟电池循环200圈就到了53%。高氟含量直接催生了这层LiF富集CEI，保护性极强。

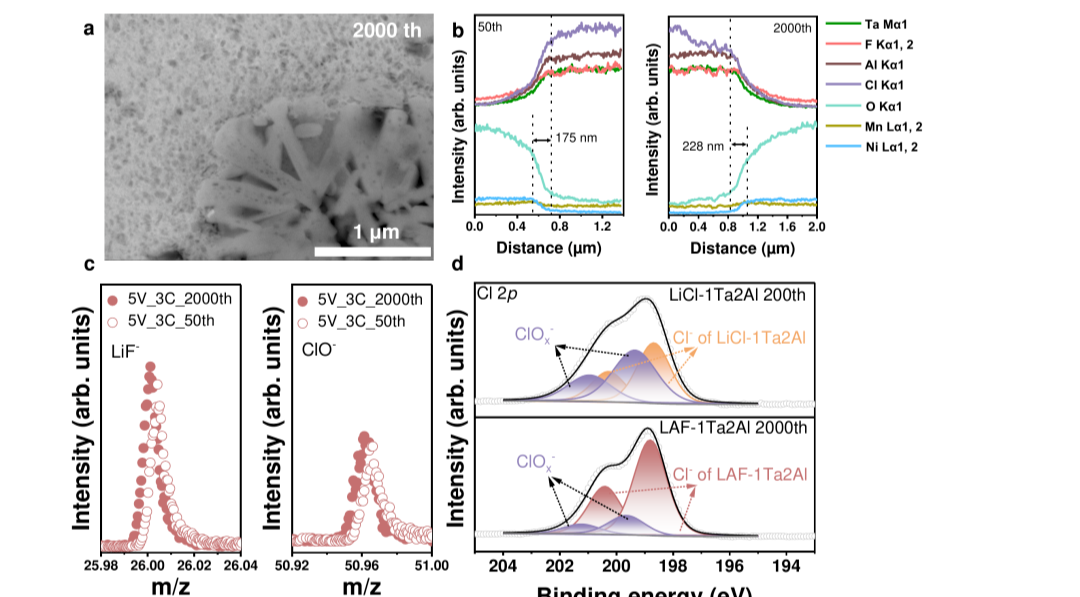

LAF-1Ta2Al电池循环后界面演化：(a)2000圈后截面SEM；(b)50圈与2000圈EDS线扫；(c)LiF⁻和ClO⁻碎片的ToF-SIMS质谱；(d)Cl 2p XPS分峰对比

硫化物也通用：LAF+硫银锗矿

Millennial Lithium


LAF前驱体不挑体系，硫化物也照吃不误。拿它氟化硫银锗矿型电解质，得到的LAF-2LPSC离子电导率6.6 mS/cm，锂对称电池在0.2 mA cm⁻²下稳定循环超过3000小时。搭配裸露LiCoO₂正极，31.4 mg cm⁻²高负载下首圈面容量3.92 mAh cm⁻²，500圈容量保持率90%。低负载下2 C循环1000圈保持率92%。阴离子交换策略的通用性，到此验证完毕。

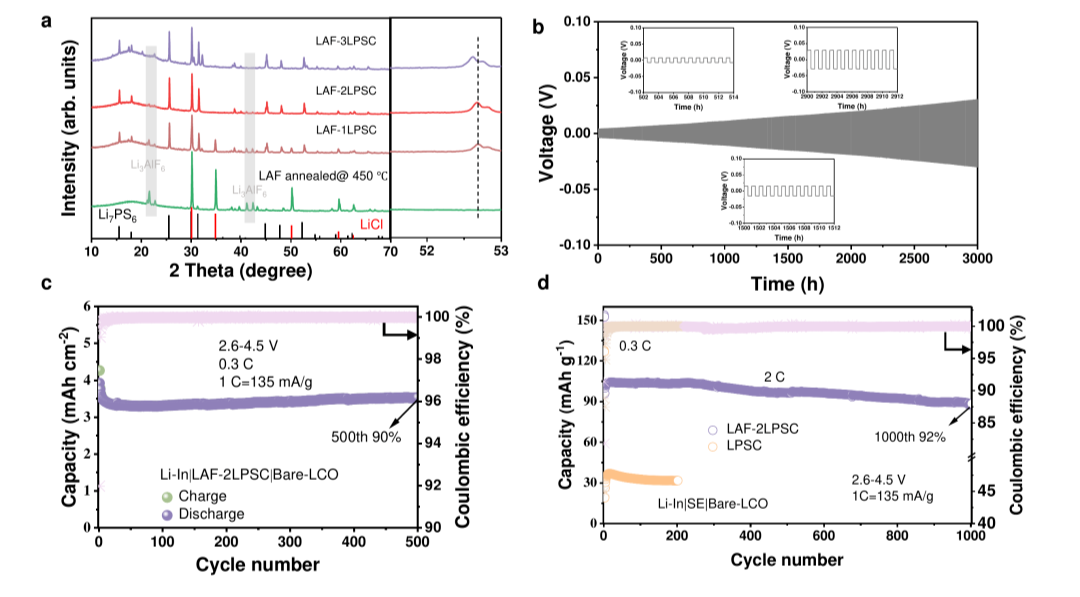

氟化LAF-LPSC固态电解质的结构分析与电化学性能(35±1 ℃)：(a)LAF-xLPSC的XRD谱图；(b)Li|LAF-2LPSC|Li对称电池在0.2 mA cm⁻²下的循环曲线；(c) bare-LCO负载31.4 mg cm⁻²时0.3 C循环；(d)负载7.6 mg cm⁻²时2 C循环

这项工作把氟化固态电解质的老大难问题给解了。漂亮。阴离子交换造出的核壳前驱体自带纳米反应器属性，氟化和电导率不再二选一。LiF富集CEI自限制生长，5V高压下2000圈只长53 nm，这才是长循环的底气。这套方法对卤化物和硫化物电解质都管用，给下一代高能量密度固态电池开了条新路。从产业角度看，球磨工艺本身成熟、可放大，核心壁垒在于前驱体核壳结构的精确控制和配方比例的优化——这也恰恰是论文中最难复现的部分。

原文参考：Anion-exchange uorinated ion conductors for stable high-voltage lithium battery

*特别声明：本公众号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本公众号相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
