CSM4054 （芯晞微）线性锂离子电池充电管理IC

产品描述

CSM4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT23-5 封装与较少的外部元件数量使得 CSM4054 成为便携式应用的理想选择。CSM4054 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，CSM4054 将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，CSM4054 自动进入一个低电流状态，将电池漏电流降至 2μA 以下。也可将 CSM4054 置于停机模式，从而将供电电流降至 55μA。CSM4054 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。CSM4054采用绿色环保的SOT23-5封装以及最少3个外围器件可有效减小电路PCB布板空间。CSM4054可工作于-40°C to +85°C。

产品特征

高达 600mA 的可编程充电电流

 无需 MOSFET、检测电阻或隔离二极管

 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能

 直接从 USB 端口给单节锂离子电池充电

 精度达到 1%的 4.2V 预设充电终止电压

 用于电池电量检测的充电电流监控器输出

 自动再充电 充电状态输出引脚

 C/10 充电终止

 停机模式下的供电电流为 55μA

 2.9V 涓流充电

 软启动限制浪涌电流

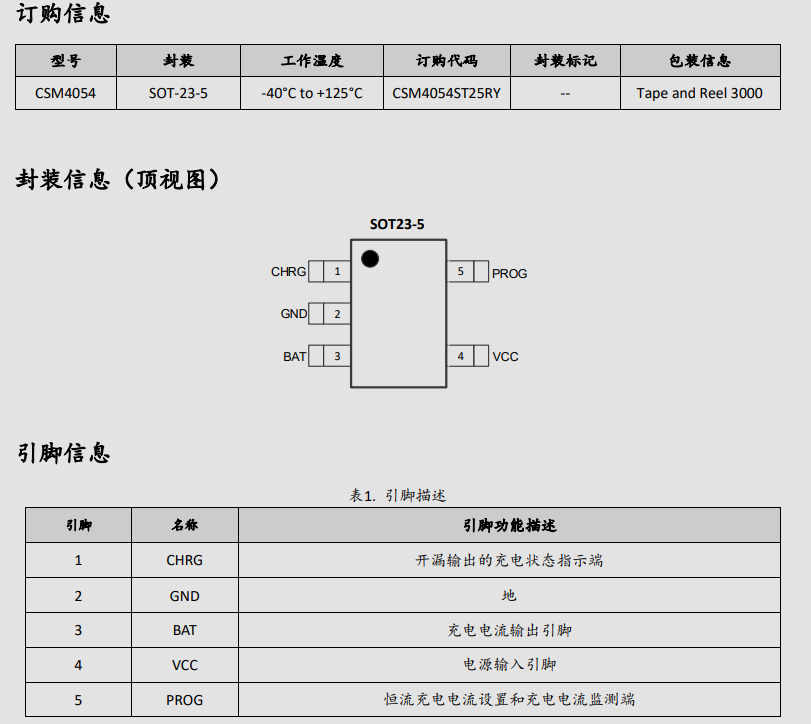

 SOT23-5 封装

功能描述

CSM4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它能够提供高达600mA的充电电流（借助一个热设计良好的PCB布局）和±1%精度的浮充电压。CSM4054集成了一个内部P沟道功率MOSFET及热调节电路，无需隔离二极管或外部电流检测电阻。因此，基本充电器电路仅需两个外部元件。不仅如此，CSM4054还可以接USB电源工作。

正常充电循环

当VCC引脚电压升至UVLO门限电平以上且在PROG引脚与地之间连接了一个精度为1%的设定电阻或当一个电池与充电器输出端相连时，一个充电循环开始。如果BAT引脚电平低于2.9V，则充电器进入涓流充电模式。在该模式中，CSM4054提供约1/10的设定充电电流，以便将电池电压提升到一个安全电平，从而实现满电流充电。当BAT引脚电压升至2.9V以上时，充电器进入恒流模式，此时向电池提供恒定的充电电流。当BAT引脚电压达到最终浮充电压（4.2V）时，CSM4054进入恒压充电模式，且充电电流开始减小。当充电电流降至设定值的1/10，充电循环结束。
