超低电容0.05pF的ESD的应用

当下高速接口硬件设计普遍陷入防护两难困境：面向5G通信模组、Wi-Fi 7路由、USB4、Thunderbolt等高速设备做ESD防护时，传统TVS器件虽泄放能力达标，但加装后常出现信号眼图闭合、天线驻波比恶化等问题，信号传输性能严重衰减。工程师只能二选一：舍弃防护直面芯片击穿风险，或保留防护妥协信号完整性。某项目因选用高结电容ESD器件导致眼图闭合，认证失败延期数月；另有产品因钳位电压过高导致终端芯片损坏率居高不下，最终大规模召回。矛盾核心正是防护器件的寄生结电容。USB3.1要求电容低于0.5pF，而射频天线、5G毫米波等超高频链路已收紧至0.05pF级别。常规TVS结电容普遍在0.5pF以上，并联在信号线上等效形成低通滤波，衰减高频分量、破坏阻抗匹配，最终引发数据出错。



针对这一痛点，上海雷卯电子推出PESD系列超低电容聚合物ESD器件，典型电容低至0.05pF，响应时间<1ns，可提供±25kV静电防护。器件常态下阻抗极高、对信号近乎"透明"；静电来袭时迅速切换为低阻泄放通道，实现无感防护。在28nm及以下先进制程芯片原生ESD能力下降（HBM标准从2kV降至1kV）的背景下，PESD系列已成为兼顾信号完整性与芯片安全的最优选择。




 雷卯超低电容ESD器件——PESD系列   核心优势与型号矩阵

核心产品优势



1、极致超低寄生电容：典型结电容仅 0.05pF，远优于市面普通低电容 TVS（0.1~3pF），10Gbps~40Gbps 超高速传输场景下，信号眼图无明显劣化；

2、纳秒级无感静电泄放：响应时间＜1ns，静电来袭瞬间快速导通，全程不干扰高频信号传输；


3、规格全覆盖，适配多场景：工作电压覆盖 3.3V~36V，提供 0201/0402/0603/2510 全主流贴片封装，单 / 双向器件可选；


4、高等级静电防护能力：支持空气±25kV，接触15kV 放电，轻松满足严苛的整机 EMC 静电测试标准 空气15kV，接触8kV放电。


完整型号参数如下：


型号          Part  Number	工作电压	电容值CJ	单双向	触发电压Trigger voltage	箝位电压Clamping voltage	封装Packag	抗静电能力  接触/空气
	VRWM
	(V)	(pF)		VT	Vc
PESD0521U005	5	0.05	双向	300	35	0201	±15KV/25KV
PESD0721U005	7	0.05	双向	300	35	0201	±15KV/25KV
PESD1221U005	12	0.05	双向	300	35	0201	±8KV/15KV
PESD1821U005	18	0.05	双向	300	35	0201	±15KV/25KV
PESD2421U005	24	0.05	双向	300	35	0201	±8KV/15KV
PESD0542U005	5	0.05	双向	300	35	0402	±15KV/25KV
PESD0942U005	9	0.05	双向	300	35	0402	±15KV/25KV
PESD1242U005	12	0.05	双向	300	35	0402	±15KV/25KV
PESD1442U005	14	0.05	双向	450	40	0402	±8KV/15KV
PESD1542U005	15	0.05	双向	300	35	0402	±15KV/25KV
PESD2442U005H	24	0.05	双向	300	35	0402	±15KV/25KV
PESD3042U005H	30	0.05	双向	350	35	0402	±30KV/30KV
PESD3642U005	36	0.05	双向	350	35	0402	±15KV/25KV
PESD0563U005	5	0.05	双向	300	35	0603	±30KV/30KV
PESD1263U005	12	0.05	双向	300	35	0603	±8KV/15KV
PESD1463U005	14	0.05	双向	450	40	0603	±8KV/15KV
PESD1863U005	18	0.05	双向	300	35	0603	±15KV/25KV
PESD3063U005	30	0.05	双向	300	35	0603	±15KV/25KV
PESD3263U005	32	0.05	双向	300	35	0603	±15KV/25KV
PESD3663U005	36	0.05	双向	300	35	0603	±15KV/25KV
PESD2510AV03	3.3	0.05	单向	300	35	2510	±15KV/25KV
PESD2510AV05	5	0.05	单向	300	35	2510	±15KV/25KV
PESD2510AV12	12	0.05	单向	450	40	2510	±8KV/15KV
PESD2510AV12H	12	0.15	单向	300	35	2510	±8KV/15KV

二、典型应用案例



结合雷卯电子的实际测试数据与整改案例，0.05pF的超低电容ESD主要应用于以下三大类高风险场景：


1、射频天线与毫米波通信（RF Antenna & mmWave）



这是0.05pF ESD最“大显身手”的领域。在GPS、Wi-Fi 6E/7、5G毫米波及NFC天线端口，任何并联电容都会导致天线频率偏移（失谐）和效率下降。

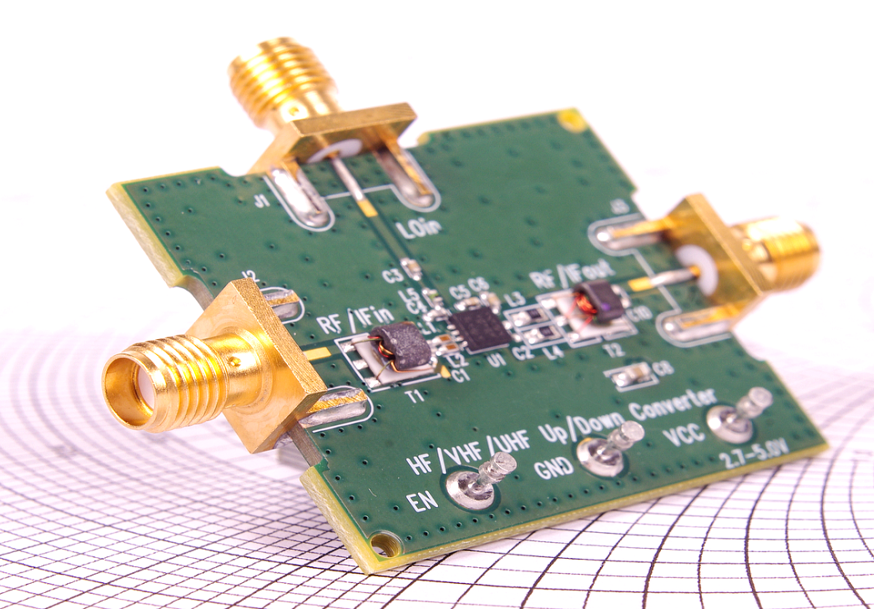

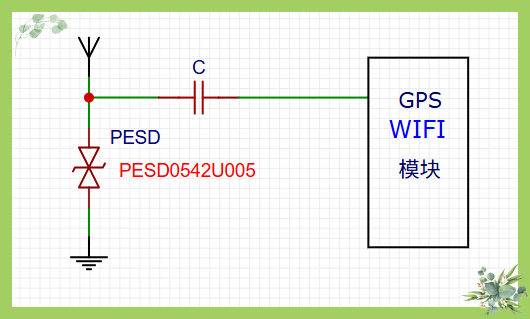

★应用方案：在天线开关或PA（功率放大器）输出端，选用如PESD2442U005（24V工作电压，0402封装）或PESD0521U005（5V，0201微型封装）进行对地保护。


★效果：由于电容极低，天线的S11参数（回波损耗）和辐射性能几乎不受影响，同时能有效防止人体静电直接打坏昂贵的射频前端芯片。


2、超高速数据接口（USB4 / Thunderbolt / HDMI 2.1）

随着USB4和Thunderbolt 4传输速率飙升至40Gbps，信号对寄生电容的容忍度降至0.1pF甚至更低。


★应用方案：在Type-C接口的TX/RX差分对上，传统的低电容TVS可能导致眼图闭合。采用雷卯的PESD系列（如0.05pF版本）可确保信号完整性。


 ★效果：满足USB-IF等协会的严格合规性测试，通过眼图模板测试，同时提供±30KV的静电防护，防止热插拔时的静电损伤。


3、高速摄像与显示接口（MIPI / LVDS）

手机摄像头（Camera）和显示屏（Display）的MIPI接口速率越来越高（D-PHY/C-PHY）。


★应用方案：在有限的PCB空间内（如0201或0402封装），使用PESD0542U005等型号保护数据线。


★效果：解决了高像素摄像头传输中的“雪花点”或显示异常问题，排除了因静电干扰导致的图像卡顿。




三、超低电容 ESD 选型核心注意事项

选用 0.05pF 级 PESD 器件时，需区分技术路线、匹配电气参数，规避选型失误导致的性能、可靠性问题：

1区分器件技术路线

市面上普通低电容 TVS 多为硅基 PN 结结构，受物理特性限制，很难兼顾低漏电与 0.1pF 以下超低电容；聚合物 PESD 依靠纳米导电网络电压触发非线性变阻原理，是当前唯一可稳定实现 0.05pF 级电容的成熟方案，高频信号防护优先选用。


2额定工作电压匹配

器件 VRWM 额定工作电压必须大于或等于线路正常工作电压；例如 3.3V 信号线路，可选择 3.3V 或 5V 规格 PESD，防止器件常态漏电、信号失真。


3钳位电压 Vc 校验

PESD 虽电容优势突出，但同等泄放电流下钳位电压普遍高于大功率硅基 TVS。选型前务必核对器件 Vc 参数，保证钳位电压低于被保护芯片的最大耐受电压，避免静电冲击瞬间芯片被过压击穿。

4区分信号线与电源端口防护

PESD 主打高速信号线静电防护（射频、USB、HDMI、MIPI 等），能量耐受、通流能力弱于大功率 TVS；设备 VBUS 电源端口存在大电流浪涌、EOS 风险时，需搭配雷卯 SD 系列、SMAJ/SMBJ/SMCJ 等专用电源 TVS 协同防护。


当下通信、消费电子、高清影像设备全面向高速、高频迭代，射频、高速数据、影像链路对ESD 防护提出 “超低电容、高静电耐受” 双重硬性要求。上海雷卯 0.05pF 聚合物 PESD 系列依托行业领先的超低寄生电容特性，在不损耗射频、高速信号传输质量的前提下，搭建无感静电防护屏障，适配各类高频敏感电路，从源头规避认证失败、产品召回等量产风险，为硬件研发提供高可靠性标准化静电防护方案。
