矩形科技Π系列CANopen远程IO模块应用案例

适用产品：矩形科技Π系列CANopen远程IO模块

编制说明：本文档汇总Π系列CANopen远程IO模块在自动化产线、注塑设备、CNC机床、新能源储能、楼宇自控、工程机械六大工业场景落地案例，包含项目背景、现场痛点、硬件配置、实施方案、落地成效及配套物料清单，可用于项目选型、方案汇报、客户交底。

一、产品简介

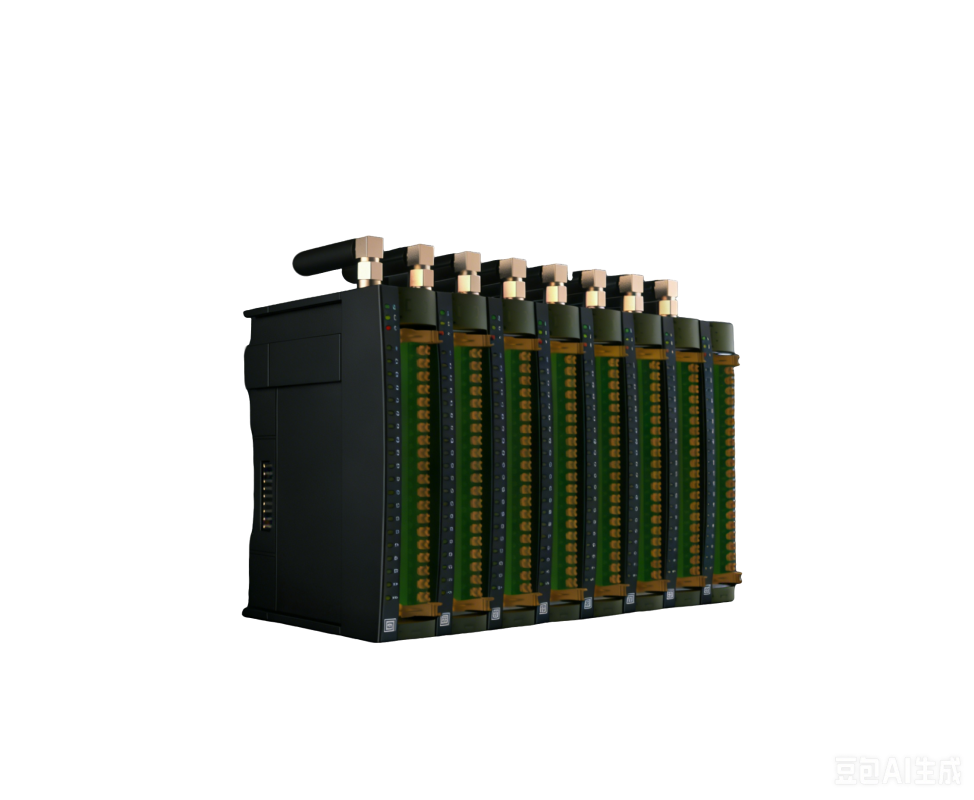

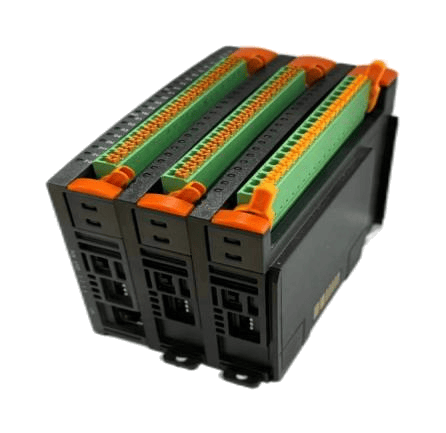

矩形科技Π系列CANopen远程IO模块是国产分布式总线IO耦合器，支持标准CANopen DS301/DS401协议，具备模块化自由扩展能力，可灵活搭配数字量、模拟量、温度采集子模块。产品自带电气隔离、工业级EMC防护，支持远距离总线组网，同时兼具IO采集与协议转换功能，可完美替代进口品牌远程IO分站，广泛应用于各类分布式工业控制系统。

案例一：汽车零部件自动化产线分布式IO改造项目

1. 项目场景

东莞某大型汽配生产企业，厂区6条零部件装配流水线，采用施耐德TM251 PLC作为系统CANopen主站。单条产线分为上料、组装、精密检测、成品下料四大独立工位，工位布局分散，最远工位距离中控主控柜220米，需实现全工位信号集中采集与联动控制。

2. 原有现场痛点

原有系统采用本地IO接线方式，主控柜点位余量不足，远距离点对点布线线缆用量大、施工周期长；车间变频器、伺服设备密集，电磁干扰严重，时常出现信号误触发、数据跳变问题；原有进口远程IO设备采购成本高、交付周期长，售后维护不便。

3. 硬件配置清单

系统主站：施耐德TM251 PLC（CANopen主站）

远程从站：矩形科技Π-ECS-2LAN-CAN（标准版耦合器）

扩展模块：16DI数字量输入模块、16DO数字量输出模块

组网配件：CAN总线屏蔽线缆、内置120Ω终端电阻

4. 实施方案

单条产线采用CANopen总线串联组网，总线波特率设置为250Kbps，总线总长控制在300米以内。将Π系列远程IO分站就近安装于各工位本地控制柜，替代传统中控柜集中接线模式。开启模块CAN总线电气隔离与工业级防雷、抗干扰防护，彻底解决车间电磁干扰问题。系统通过PDO高速传输传感器检测信号、设备电磁阀控制信号，依托SDO完成设备参数调试与读写；设备数据通过双以太网口同步上传至车间MES系统，实现生产数据可视化管控。

5. 项目落地成效

现场布线量减少65%，施工成本大幅降低，线路故障发生率下降80%；相较于进口同规格IO分站，整体硬件采购成本降低42%；设备通讯稳定可靠，全线连续18个月无总线掉线、信号异常问题，产线运行稳定性显著提升。

案例二：注塑车间设备数字化联网改造项目

1. 项目场景

深圳大型注塑加工厂区，共计36台注塑生产设备，每台设备需采集安全门开关信号、料仓料位状态、设备油温、油压模拟量数据，同时控制冷却系统电磁阀启停。设备分布分散，老旧设备无IO扩展接口，存在严重数据孤岛问题，需完成设备数字化联网改造。

2. 原有现场痛点

原有方案为单设备点对点拉线至中控PLC，车间线缆杂乱、布线冗余量大；老旧注塑机原生IO接口不足，无法满足新增检测、控制点位需求；设备数据无法统一汇总，无法精准统计设备稼动率、生产不良率，数字化管控难度大。

3. 硬件配置清单

系统主站：矩形科技S80系列国产PLC

远程从站：矩形科技Π-ECS-CAN（基础型CANopen IO分站）

扩展模块：DI数字量输入模块、4-20mA AI模拟量采集模块

4. 实施方案

采用分组组网模式，每2台注塑机配套1台Π系列远程IO分站，就近安装于设备旁，就地采集设备开关量信号与温度、压力模拟量信号。所有IO分站通过CAN总线将数据统一汇总至中控S80系列PLC，再通过以太网将生产启停状态、设备报警、工艺参数等数据上传至MES系统，实现车间所有注塑设备状态统一监控、数据统一统计。项目采用分期改造模式，无需车间整体停机，不影响正常生产。

5. 项目落地成效

彻底取消跨车间长距离布线，现场布线规整度大幅提升；打通老旧设备数据孤岛，实现36台注塑设备全方位数据采集；精准统计设备OEE稼动率与生产数据，为生产优化、设备维保提供数据支撑；国产设备供货周期短、售后便捷，大幅降低后期运维成本。

案例三：CNC机床集群控制系统项目

1. 项目场景

佛山五金模具加工车间，28台CNC数控机床集群作业，需采集机床防护门状态、刀具到位信号、液压系统压力、冷却液液位等数据，同时输出控制信号，管控设备报警指示灯、辅助液压阀启停，对总线实时性、抗干扰性要求极高。

2. 原有现场痛点

CNC机床伺服、变频器设备密集，现场电磁干扰极强，普通IO模块易出现通讯丢包、信号漂移；机床工位分散，点位杂乱，集中布线导致控制柜体积庞大、布线繁琐；进口远程IO模块调试复杂、成本高昂，项目落地成本高、周期长。

3. 硬件配置清单

系统主站：汇川H5U PLC（CANopen主站）

远程从站：矩形科技Π-ECS-2LAN-CAN（标准版耦合器）

扩展模块：DI数字量输入模块、AI模拟量采集模块、DO数字量输出模块

4. 实施方案

单台CNC机床配置1台Π系列远程IO分站，就近安装于机床控制柜内。利用模块CAN总线独立电气隔离、±4KV浪涌防护、强力EMC抗干扰特性，适配机床强干扰工况。总线组网启用内置120Ω终端电阻，保障总线通讯稳定性。通过标准CANopen协议与汇川H5U主站PLC对接，直接导入EDS文件即可完成配置，快速实现设备信号采集与联动控制。

5. 项目落地成效

机床集群总线通讯稳定，长期运行无丢包、无信号异常；分布式IO就近安装，大幅缩减控制柜体积，简化现场布线；协议兼容性极强，调试流程简单，整体调试工期缩短50%；设备运行故障率大幅降低，车间生产连续性有效保障。

案例四：户外光储充微网储能系统采集项目

1. 项目场景

户外集装箱式储能电站，设备长期暴露在户外环境，工作温度区间-35℃~+70℃，需实时采集电池舱多路PT100温度、母线直流电压、电流等模拟量数据，同时联动控制舱内散热风机、除湿加热装置，要求设备宽温运行、抗振动、无人值守稳定运行。

2. 原有现场痛点

普通工业IO模块温域狭窄，无法适配户外高低温极端工况，低温启停故障、高温死机问题频发；户外环境潮湿、震动大，普通模块防护等级不足，长期运行可靠性差；储能系统对数据采集精度、设备联动稳定性要求极高，进口宽温模块价格昂贵。

3. 硬件配置清单

•系统主站：定制储能专用CANopen主站控制器

•远程从站：矩形科技U-ECS-CAN（宽温加固版IO模块）

•扩展模块：PT100温度采集模块、直流AI模拟量模块、DO控制输出模块

4. 实施方案

将宽温加固版U-ECS-CAN IO模块部署于储能集装箱内部，依托-40℃~+75℃超宽温运行能力，适配户外极端工况。模块实时采集电池舱多点温度、电气参数，通过CANopen总线上传至主站控制器，联动控制风机、加热除湿设备，实现舱内温湿度、设备状态自动调节，配合能源管理系统完成储能系统智能化管控。

5. 项目落地成效

完美适配户外储能极端高低温、潮湿、震动工况，设备全年无故障运行；数据采集精准，设备联动响应及时，保障储能电站安全稳定运行；国产宽温加固方案相较进口设备成本优势显著，适配新能源无人值守运维模式。

案例五：商业综合体楼宇暖通自控DDC系统项目

1. 项目场景

大型商业综合体中央空调暖通系统，楼层分散，各楼层分布风机、电动冷水阀、冷却塔等设备，需分层采集楼层压差、环境温度、管道压力数据，同时输出模拟量信号调节阀门开度，实现中央空调系统分布式节能控制。

2. 原有现场痛点

传统楼宇DDC控制系统采用点对点布线，楼层多、设备分散，布线工程量大、施工成本高、后期检修困难；传统DDC设备价格高昂，系统扩展性差，楼层改造、设备增减需整体改动线路。

3. 硬件配置清单

•系统主站：楼宇专用中控主控制器

•远程从站：矩形科技Π-ECS-CAN远程IO模块

•扩展模块：0-10V AI温度压力采集模块、4-20mA AO阀门控制模块

4. 实施方案

采用分层分布式部署模式，在各楼层弱电井就近部署Π系列CANopen IO分站，就地采集楼层暖通设备温度、压差模拟量信号，输出模拟量信号精准控制电动调节阀开度。所有分站通过CAN总线组网，统一汇总数据至楼宇中控系统，替代传统点对点布线架构，搭建轻量化、易扩展的楼宇暖通自控系统。

5. 项目落地成效

大幅减少楼宇桥架、线缆使用量，降低30%以上施工成本；总线式组网扩展性极强，后期楼层设备增减、功能升级无需大规模改线；设备性价比远超传统进口楼宇DDC分站，系统运行稳定、运维简单，适配大型商业楼宇长期节能管控需求。

案例六：工程车辆车载液压控制系统项目

1. 项目场景

大型工程机械车辆液压控制系统，车载工况震动大、电压波动频繁，需扩展多路开关量IO接口，采集操作手柄信号，控制多路液压电磁阀启停，设备接入整车CANopen总线系统，对设备抗震、抗干扰、宽电压适配能力要求极高。

2. 原有现场痛点

车载工况复杂，颠簸震动、电压波动大，普通工业模块抗震、抗浪涌能力不足，易出现故障；进口车载IO模块采购周期长、价格高，且存在芯片供货受限风险；传统接线方式杂乱，不利于车载设备轻量化集成。

3. 硬件配置清单

•系统主站：车载专用CAN总线主控单元

•远程从站：矩形科技U-ECS-CAN车载加固版IO模块

•扩展模块：DI手柄信号采集模块、DO液压阀控制模块

4. 实施方案

采用车载加固型IO模块，适配车载DC24V宽电压供电模式，具备强抗震、抗电压波动、抗电磁干扰能力。模块直接接入整车CANopen总线，就近采集驾驶室操作手柄开关信号，精准输出控制信号管控车身多路液压电磁阀，实现工程机械动作精准控制，适配车载复杂工况。

5. 项目落地成效

设备完美适配车载震动、电压波动、强干扰工况，长期运行稳定无故障；全国产化硬件，无进口芯片断供风险，供货稳定、成本更低；模块化集成设计，简化车载布线，降低设备故障率，提升工程机械控制系统可靠性。

二、项目通用核心优势总结

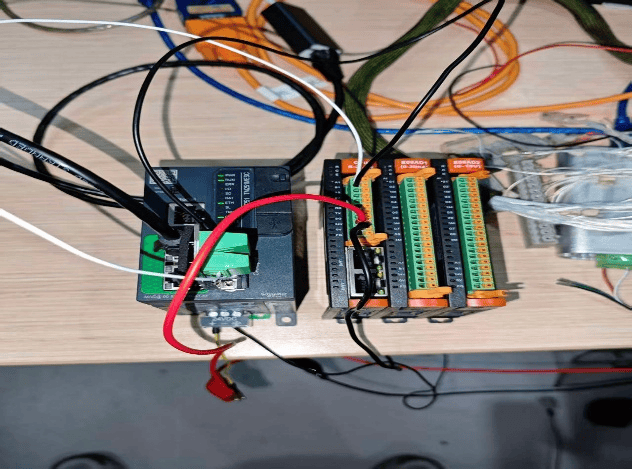

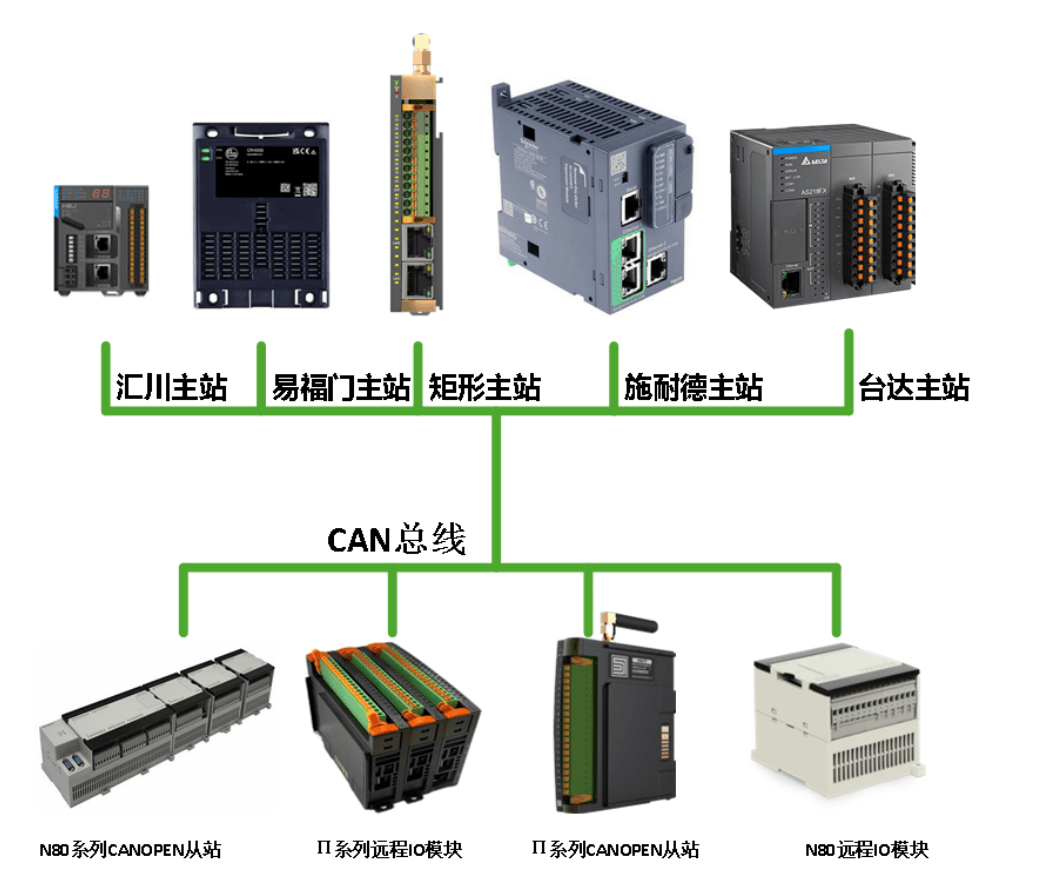

1.超强兼容性：严格遵循CANopen DS301/DS401标准协议，EDS文件直接导入，可无缝对接矩形、西门子、施耐德、汇川等全品牌PLC主站，适配绝大多数工业控制系统。

2.降本增效显著：总线式分布式组网，大幅减少现场线缆、桥架用量，降低施工与运维成本；国产替代方案，硬件总成本较进口品牌降低40%以上。

3.全工况适配：拥有标准版、宽温版、车载加固版三大系列，覆盖常温车间、户外极端温域、车载震动等全场景工况，适配工业全领域应用。

4.高稳定抗干扰：全系标配总线电气隔离、工业级EMC防护、浪涌防雷保护，可完美适配变频器、伺服密集的强电磁干扰工业现场。

5.灵活易扩展：模块化自由扩展IO点位，无需更换主控，可根据项目需求灵活增减DI/DO/AI/AO点位，适配项目改造、分期升级需求。
