60V 耐压还能跑 100A？TMC6200 如何实现 BLDC 驱动的大功率输出

做无刷电机驱动的朋友们，大概都遇到过这个灵魂拷问：电压要高、电流要大、方案要小、BOM 要省 —— 能同时满足吗？

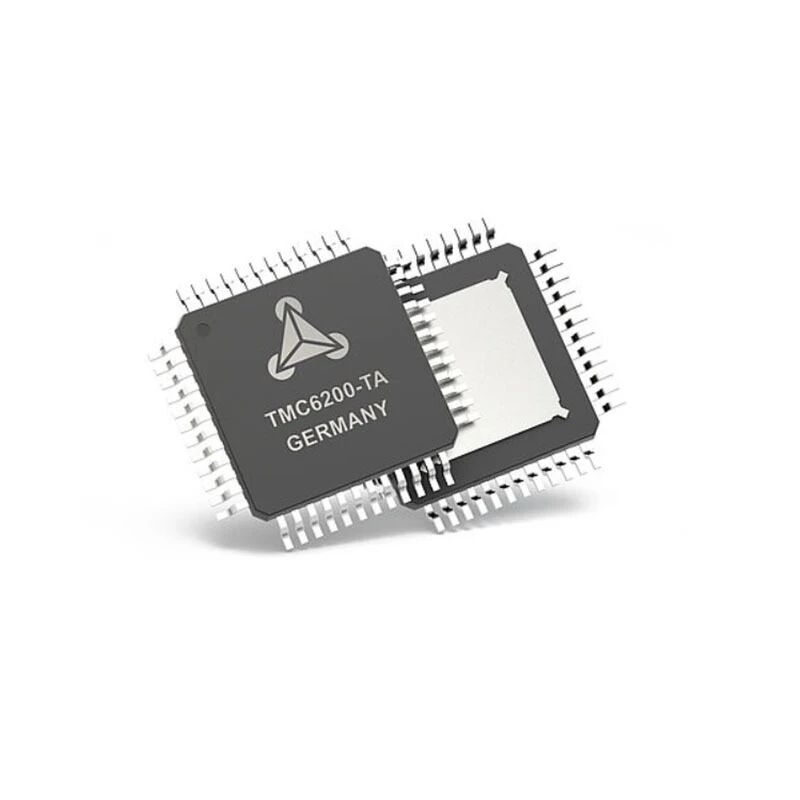

今天我们来拆解一颗在大功率BLDC 驱动领域经常被提起的芯片 ——TMC6200，看看它是怎么在60V 耐压下实现大电流输出的。



先搞懂：60V + 100A 这个组合是什么概念？

在电机驱动领域，电压和电流的组合基本决定了功率天花板。

TMC6200 的工作电压范围覆盖 8V 到 60V，支持的最大线圈电流可达 100A 级别。换算成功率的话，覆盖从几瓦到上千瓦的电机都不在话下。

那么问题来了：一颗小小的芯片，怎么扛得住这么大的电流？

答案是：它不直接扛电流，它负责"指挥" 外置 MOSFET 来扛。

PART1

功率架构与电流采样



在电机驱动领域，电压和电流的组合基本决定了功率天花板。TMC6200 的工作电压范围覆盖 8V 到 60V，支持的最大线圈电流可达 100A 级别，换算成功率的话，覆盖从几瓦到上千瓦的电机都不在话下。

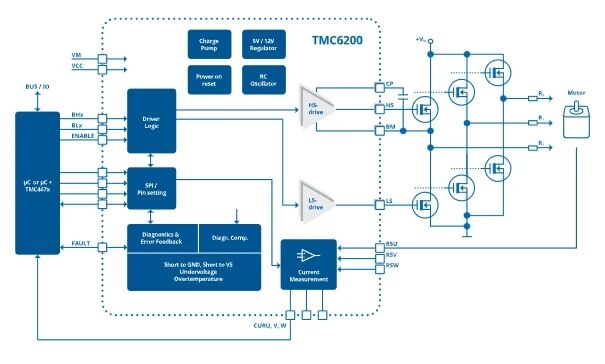

很多人会好奇一颗小小的芯片怎么扛得住这么大的电流，答案是它不直接扛电流，而是作为三相MOSFET 栅极驱动芯片负责"指挥" 外置 MOSFET 来扛。这个架构的好处很明显：一是功率灵活度高，电流上限取决于选的 MOSFET，同一个方案可以适配不同功率等级的产品；二是栅极驱动电流有三档可编程，软件可配置，可以在系统里根据实际情况做 EME 优化，对过认证很有帮助；三是高低端都有专门的关断电阻设计，提供安全的关断保持能力，避免误导通的风险。

做FOC 的工程师都懂，电流采样的精度直接影响控制效果。TMC6200 内置了3 路浮动电流检测放大器，增益有多个档位可选，支持差分采样和单电阻采样两种方式。这个设计既省BOM 不用额外搭三路运放电路，也省布板空间，不同电流等级的应用还能选不同增益，采样更合理。小电流应用用内置放大器就够了，更高电流的场景也可以配合外部精密放大器使用，灵活性不错。

PART2

保护机制与开发体验



做高压大电流的驱动，最怕的就是 "炸机"。TMC6200 在保护和诊断方面做了不少文章：可编程短路与过载保护可以通过 SPI 配置电流阈值和重试策略，不用改硬件就能调整保护点，也可以根据电机特性设置合适的阈值，避免误触发；完整的诊断接口通过 SPI 可以读取短路、过温等各类故障状态，出问题时方便定位原因，不用拿着万用表瞎猜；还有双倍引脚间距的细节设计，对高压应用更友好。

开发上也比较省心。两种工作模式灵活选择，独立模式通过引脚配置就能用，不用写 SPI 配置代码，适合简单应用，上手快；SPI 控制模式下可以详细配置保护、诊断、控制参数，适合需要精细化调节的场景。内置 BBM 先断后合逻辑，硬件自动插入死区时间，配合简单的 MCU PWM 输出就能用，不用软件里算来算去。电荷泵支持 100% 占空比工作，某些需要长时间导通的场景也能稳住。

PART3

TMC6200 关键参数速览



参数项	规格
工作电压	8V ~ 60V DC
支持电机类型	BLDC / PMSM 三相电机
最大线圈电流	最高 100A（取决于外置 MOSFET）
栅极驱动电流	0.5A / 1A / 1.5A 可编程
电流采样	3 路浮动放大器，增益 5/10/20 倍可选
控制模式	独立模式 / SPI 控制模式
保护功能	短路、过流、过温，可编程阈值

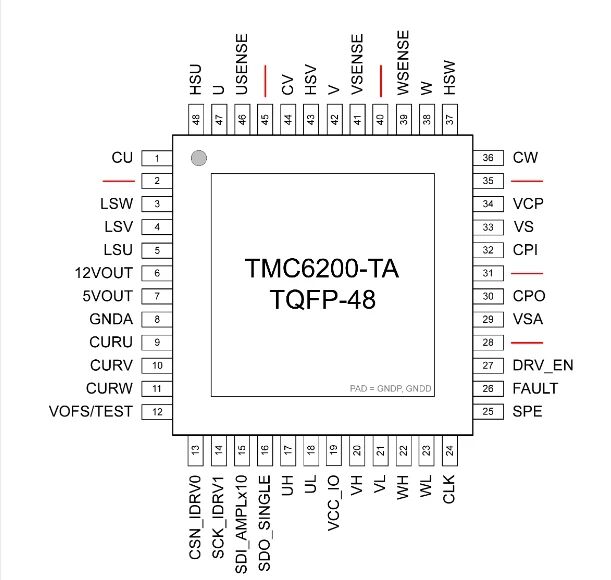

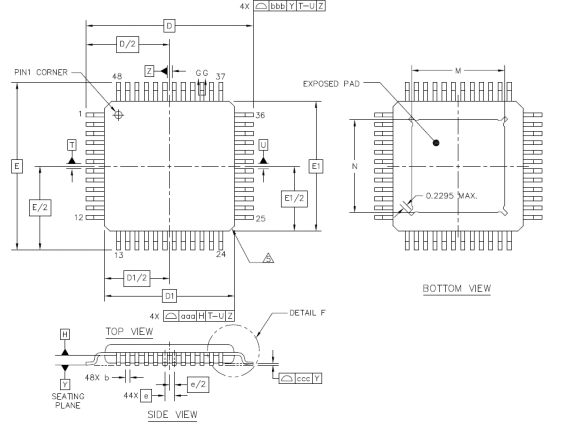

封装	TQFP48（双倍引脚间距）
占空比支持	100%（电荷泵）



应用场景

TMC6200 主要面向工业级和中大功率无刷电机驱动，典型应用包括：

l 工业伺服与自动化设备

l 大功率电动工具

l 机器人关节驱动

l 泵类、风机、输送设备

另外，TMC6200 可以和同系列的电机控制器芯片配合使用，形成完整的驱动 + 控制方案。

PART4

总结与选型



总的来说，TMC6200 这颗芯片的特点可以概括为三点：功率灵活，栅极驱动架构加外置 MOSFET 的设计，同一个芯片可以覆盖很宽的功率范围；集成度高，三路电流采样放大器加全套保护诊断，省 BOM 也省空间；开发友好，双模式可选加上 BBM 逻辑和 SPI 诊断，上手门槛不高。如果你正在做中大功率的 BLDC 或者 PMSM 驱动方案，不妨把这颗芯片纳入选型对比清单。
