SQ 扁平线大电流共模电感：核心技术与底层逻辑拆解

引言

车载 OBC、AI 服务器、大功率工控 DC-DC 等设备普遍存在大电流、高密度集成、宽温冲击、EMC 整改难四大痛点，传统圆线共模电感受限于导体结构与磁路设计，易出现 DCR 偏高、温升超标、磁芯饱和、高频滤波失效问题。安瑞科 SQ 系列扁平线共模电感从磁芯材料、绕组结构、磁路耦合、热管理四层底层逻辑重构器件性能，下面结合功率电路物理特性拆解硬核技术原理。

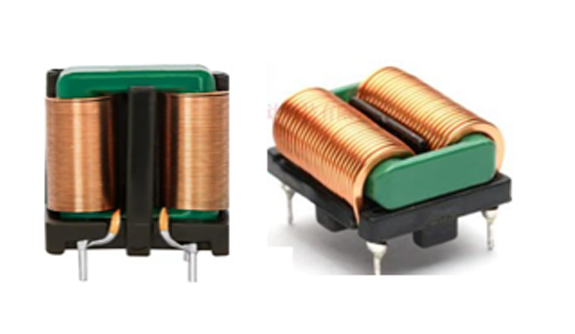

安瑞科SQ共模电感图片

一、方形封闭式锰锌磁芯：抗饱和与小型化底层逻辑

SQ 系列放弃传统环形磁芯，采用高 Bs 方形锰锌铁氧体闭合磁路，核心逻辑是提升窗口利用率、抑制漏磁、优化饱和曲线三要素。

空间利用率提升 30%：环形磁芯绕组绕制存在大量无效间隙，方形磁芯矩形窗口可完整容纳扁平铜带，同等电感量下封装体积缩小，适配高密度 PCB 布局；

软饱和特性规避滤波断崖失效：磁芯烧结工艺优化晶粒排布，饱和磁通密度稳定至 400mT 区间，遭遇开机浪涌、瞬时峰值电流时，电感量平缓衰减，不会出现普通磁环电感磁导率骤降、EMI 滤波直接失效的问题；

低漏磁封闭磁路：上下磁芯全包覆绕组，磁力线封闭于磁芯内部，对外辐射干扰大幅降低，减少整机辐射骚扰整改成本；工作温域覆盖 - 55℃~155℃，车载机舱、户外储能高温工况下磁导率波动控制在 8% 以内，批次一致性误差 ±6%。

二、对称扁平铜带绕组：解决趋肤效应与铜损的核心技术

绕组是 SQ 系列区别普通电感的核心，底层物理逻辑围绕导体有效截面积最大化、寄生参数最小化设计。 传统圆线多层绕制存在两大硬伤：高频趋肤效应使电流仅集中导线表层，内部导体完全浪费；多层匝间堆叠产生高额分布电容，自谐振频率偏低，MHz 频段滤波失效。 安瑞科采用高纯无氧铜扁平铜带单层对称密绕：扁平截面匝间无空隙，导体填充率接近 100%，大幅削弱趋肤效应，实测 DCR 较同规格圆线电感降低 25%~40%。依据焦耳定律 I²R 损耗公式，20A 工作电流下，单颗电感铜损可减少 0.3W 以上，满载温升下降 10~18℃，从根源杜绝热失控风险。

全自动排线工艺保证两组绕组匝数、阻抗完全对称，差模漏感控制在 nH 级别；单层绕制大幅削减匝间寄生电容，自谐振频率提升 40%，500kHz~5MHz 主流开关噪声频段保持稳定高阻抗，一次通过 CISPR 22 传导干扰测试。

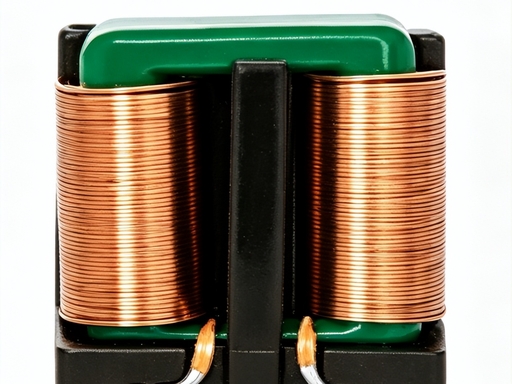

SQ扁平线绕组特写

三、耦合、热管理与工艺底层优化逻辑

对称耦合滤波逻辑 共模电感工作原理为差模电流磁场抵消、共模噪声磁场叠加。SQ 绕组对称度控制 ±0.5 匝以内，两组线圈磁耦合系数趋近 1，共模噪声抑制深度可达 45dB 以上；极小差模漏感不会在功率回路引入额外压降，保障电源转换效率。

被动散热结构设计 扁平铜带大面积贴合骨架，热量可同步传导至磁芯与 PCB 焊盘，无需灌胶辅助散热；立式引脚加大焊盘接触面积，批量回流焊后热传导通路稳定，长时间满载无局部热点。

量产一致性工艺逻辑 全自动化扁平带绕线、激光剥皮引脚处理，规避人工绕制张力不均、匝数偏差问题；磁芯对接端面镜面研磨，磁阻统一，同型号电感量离散度远低于行业常规产品，大批量电源项目无需额外预留滤波冗余。

四、落地选型价值总结

从底层物理逻辑看，SQ 系列核心优势全部针对大功率电源真实痛点：扁平线解决铜损与温升，方形封闭磁路解决饱和与漏磁，单层对称绕组解决高频 EMC 失效。现阶段可直接替代 TDK、线艺同规格环形共模电感，适配车载充电机、48V 工业电源、AI 服务器输入滤波等大电流场景，在小型化、热稳定性、量产一致性三方面形成国产器件差异化竞争力。
