零外围的OVP+OCP ,可以省2个电容的过压过流保护芯片

BCV3607技术参数分析

50V耐压1.3A高边保护芯片性能测评

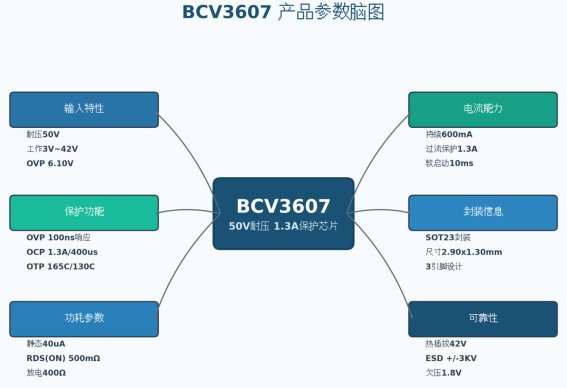

图1：BCV3607 产品参数脑图

高耐压输入与过流保护的组合，是充电电路前端保护方案的重要趋势。

随着USB Type-C接口普及，市场对充电电路前端的输入耐压能力提出了更高要求。BCV3607作为一款50V耐压、1.3A过流保护的高边保护芯片，其关键技术参数值得深入分析。本文基于公开规格书参数，对其进行全面测评。

一、50V耐压与42V热插拔：输入端设计裕量

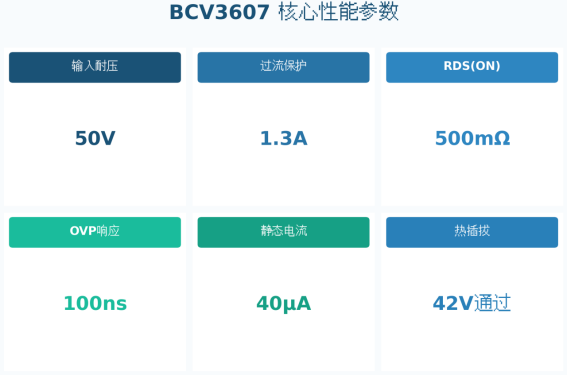

图2：BCV3607 核心性能参数总览

规格书显示，BCV3607的VIN端口耐压达50V，推荐工作电压范围为3V至42V，最大连续输出电流为600mA。芯片采用SOT23封装，尺寸仅2.90mm×1.30mm，是市场上较为小巧的高边保护芯片。

热插拔方面，该芯片在输入输出无需电容的条件下也可通过42V热插拔测试，这对于简化BOM和缩小PCB面积具有实际意义。

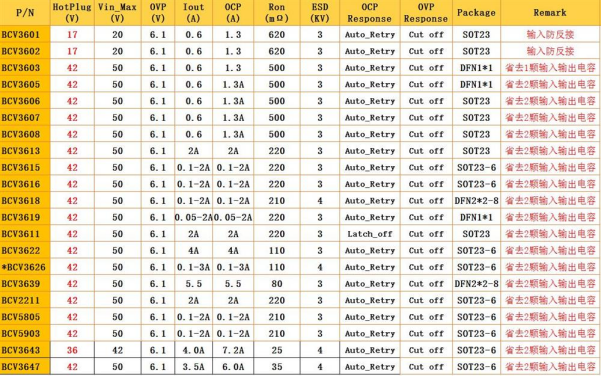

参数	数值	备注
输入耐压	50V	VIN端口
持续输出电流	600mA	最大值
RDS(ON)	500mΩ	典型值@VIN=5V
过流保护	1.3A	检测延时400us
过压保护	6.10V	响应100ns
热插拔	42V	无输入输出电容

二、导通电阻与功耗特性

BCV3607的内部MOSFET导通电阻为500mΩ（典型值@VIN=5V, IOUT=0.2A）。虽然这一数值相比于低阻方案较高，但考虑到芯片的连续电流能力为600mA，实际工作中的导通损耗仍在可接受范围内。芯片的输出放电电阻为400Ω，当输入电源断开时可快速释放输出端残留电荷。

静态功耗方面，正常工作模式下静态电流40μA，过压保护状态下为120μA。较低的静态电流有助于延长电池供电设备的待机时间。

参数	典型值	单位
静态电流	40	μA
OVP状态电流	120	μA
放电电阻	400	Ω
软启动时间	10	ms
输入欠压阈值	1.8	V

三、多重保护机制与响应速度

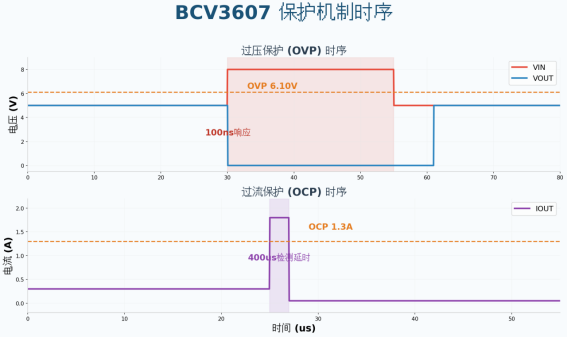

图3：BCV3607 OVP/OCP 保护时序波形

BCV3607集成了多重保护机制，各保护功能的响应速度如下：

● 过压保护（OVP）：触发阈值6.10V，响应时间仅100ns，恢复时间6ms

● 过流保护（OCP）：触发阈值1.3A，检测延时400μs，恢复延时400ms

● 过温保护（OTP）：关断阈值165℃，恢复阈值130℃，带有35℃迟滑

● 输入欠压保护（UVLO）：触发阈值1.8V（典型），迟滑电压180mV

OVP响应时间100ns是该芯片的亮点之一。在实际应用中，当Type-C插头插入时产生的电压尖峰可达数十伏，100ns的响应速度可有效阻止这类短暂过压对后端电路造成损害。

四、软启动与系统稳定性

芯片的上电软启动时间为10ms（典型值），当VIN从0V上升到5V时，VOUT端在达到VIN的90%时计时结束。较长的软启动时间有助于减小开机的浪涌电流，避免对后端电容造成冲击。软启动机制与过压保护、过流保护等功能协同工作，确保了系统在各种工况下的稳定运行。

五、ESD与封装特性

BCV3607的VIN和VOUT引脚具备±3KV的HBM ESD防护能力。这一指标保证了芯片在生产、组装和日常使用中的静电防护能力。

封装采用SOT23，这是一种标准的3引脚小型封装。SOT23封装尺寸仅2.90mm×1.30mm，占板面积极小，特别适合空间受限的便携式电子产品。

六、适用场景与参数汇总

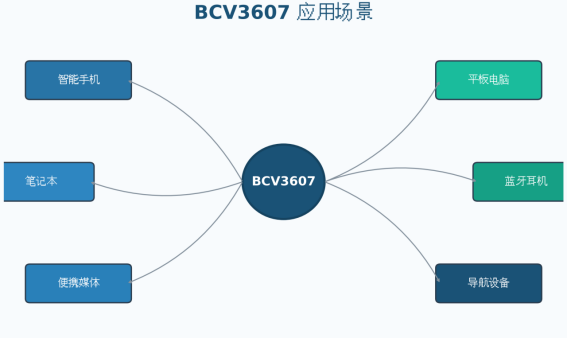

图4：BCV3607 应用场景

BCV3607的主要适用场景包括：

● 智能手机、平板电脑：充电口前端保护，抵御异常充电器插入

● 蓝牙耳机、便携式媒体设备：空间受限、对封装尺寸敏感的应用

● 笔记本电脟：对电源纹波敏感的设备

● 定位系统及导航设备：低功耗、小尺寸的电池管理应用
