横河DL950示波器记录仪隔离模块1000V输入耐压

科瑞杰-横河DL950作为一款高速的示波器记录仪具有普通示波器无法比拟的超大采集内存以及最高16bit的ADC精度，此外隔离模块最高1000V的输入耐压，能胜任大部分测试场景的需求。



测试场景二

模块规格

端子间的输入电压(A=A'×1/10(对于10:1探头))≤最大输入电压。

L端子的隔离电压(B=B')≤对地最大额定电压。

H端子的隔离电压(C=A+B)≤对地最大额定电压。



探头规格

钳形尖端和安全接地线之间(A')≤ 最大输入电压。

安全接地线和接地之间(B')≤ 对地最大额定电压。

钳尖和接地之间(C'=A'+B')≤ 对地最大额定电压。



计算模块是否可用的示例：

以下是根据实际情况确定是否可以使用模块。



输入电压：

当隔离模块(720250)与700929(10:1安全探头)结合使用时——如果任何测定结果为NG，则无法使用该模块。



总之在进行过压分类时，根本的原则是：地点，地点，还是地点……IEC1010关于耐压指标有三个准则：稳定状态电压、峰值瞬间高压和源电阻。这三个准则在一起就可以规定一台仪器真正的耐压能力，我们总结出以下规律：

01、在同一过压分类下，工作电压(稳定状态电压)越高，所能承受的峰值瞬间高压越高。例如三类600V，峰值高压为6000V；三类1000V峰值瞬间高压8000V 。

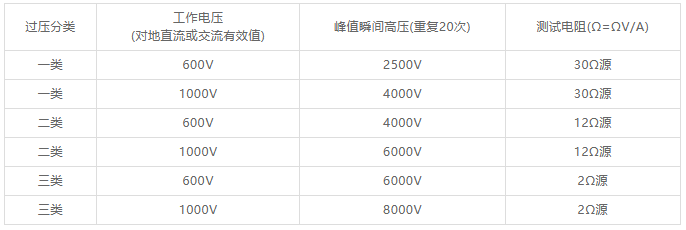

02、在不同过压分类下，因为源电阻不同，它们有明显的区别，例如二类的源电阻为12Ω，三类是2Ω，三类所产生的电流是二类的六倍，由于功率与电流的平方成正比，由此推算，在同样电压下三类所产生的能量可以是二类的36倍，见下表列举示例：




因此满足三类600V过压标准的仪器明显具有比二类1000V更优越的过压保护能力。由于在IC1010中还没有规定四类的设计和测量标准，制定这些标准是下一次修订时的重要任务之一，所以就目前而言，过压保护性能最高指标就是三类1000V 。

由此可见，横河示波记录仪DL950，其隔离模块最高1000V的输入耐压，几乎可以覆盖最大范围的测试环境耐压要求了。了解更多仪器性能，请关注我们。
