M12连接器选型全攻略：从编码到针脚，思大电子实用指南

在工业自动化领域，M12连接器凭借丰富的类型和灵活的配置选项，为各类复杂应用提供了高效的连接解决方案。然而，面对繁多的编码类型、引脚数、防护等级等参数，选型常常让人感到头疼。本文将从M12编码的基本概念出发，系统梳理各编码类型的差异、选型步骤、核心优势，帮你一次性搞懂M12连接器的选型逻辑。

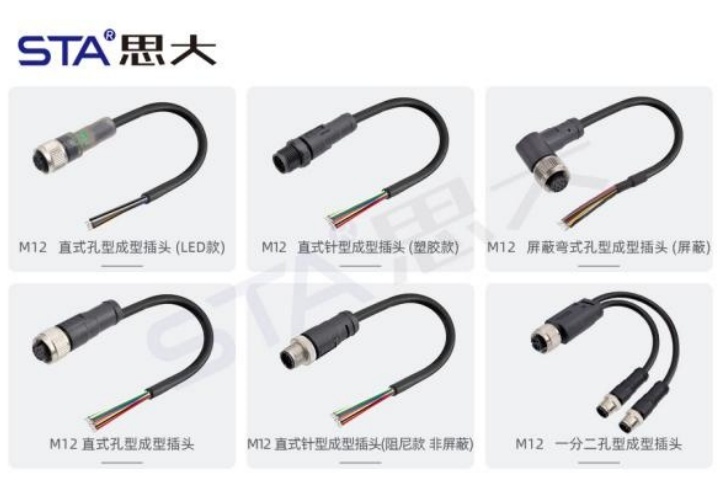

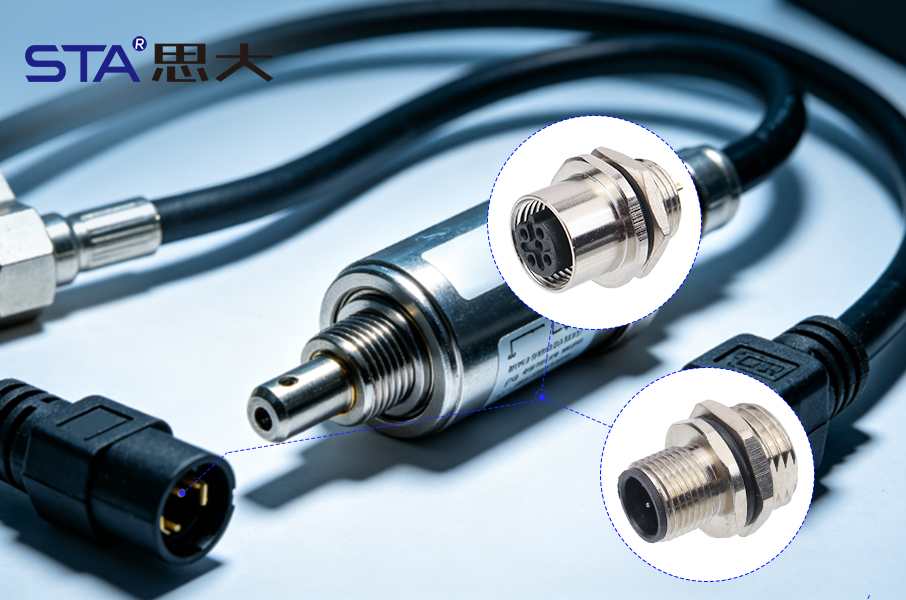

思大电子M12防水连接器



一、什么是M12编码？

在深入选型之前，首先要理解一个核心概念——编码（Coding） 。

M12连接器中的“M”代表公制尺寸，“12”指的是螺纹外侧直径为12毫米。而“编码”则是指连接器接口内部的机械防呆结构——不同编码的公头和母头采用不同的键槽位置设计，彼此无法互插。这种设计从物理源头上杜绝了误插接的可能性，避免高压电误入信号线导致设备损坏。

简单来说，编码决定了连接器“能做什么” 。选择错误的编码，连接器根本插不进去；即使勉强插入（实际上不可能），也会因电气参数不匹配而引发严重的系统故障。因此，理解编码类型是M12选型的第一步，也是最关键的一步。



一张表看懂M12编码：针数、特点与使用场景

一张表看懂常见编码

M12连接器的编码类型主要分为两大类：数据应用编码和电力应用编码。以下是各类编码的详细对比：

编码	常见针数	特点	典型使用场景
A编码	2-17针（常用3、4、5、8、12针）	通用型，适用于传感器/执行器信号、低压直流电源，部分支持1Gbps以太网；额定电流1.5-4A，电压30-250V	工业自动化、机器人技术、I/O设备连接、半导体车间精准监测控制
B编码	3-5针（常用5针）	专用于现场总线通信，反向单键设计防误插，降低串扰和布线错误风险	Profibus、Interbus现场总线系统，化工企业自动化控制
C编码	3、4、6针	交流电源专用，双键防错设计，延长接地针增强电气安全性；额定电流4-10A，电压250V	交流执行器、交流传感器、工业烤箱、控制面板等固定式安装场景
D编码	4针	工业以太网专用，传输速率100Mbps，适配Cat5e电缆（2对双绞线），专注于无干扰信号传输	Profinet、EtherNet/IP、EtherCAT，智能交通系统实时数据采集传输
X编码	8针	高速以太网，传输速率高达10Gbps，适配Cat6A电缆，支持PoE供电	5G基站、数据中心、工业高速网络、智能城市基础设施
S编码	4针	交流电源专用，可承受高达630V AC/16A	交流电机和驱动器电源，新能源汽车充电桩交流供电系统
K编码	5针	交流电源，性能与S编码类似，最高630V AC/16A	交流电源应用，S编码的互补/替代方案
T编码	3、4针	直流电源专用，63V DC/12-16A	直流电源传输，太阳能光伏系统连接光伏板与储能设备
L编码	4、5针	直流电源，63V DC/16A	直流电源装置，大功率直流供电场景

特别说明：

在M12的外壳限制下，针脚越多，每根针能承受的额定电流就越小。选型时需要根据实际电流需求合理选择针数。

不同编码之间绝对不可互相兼容，这是由物理防呆结构决定的。

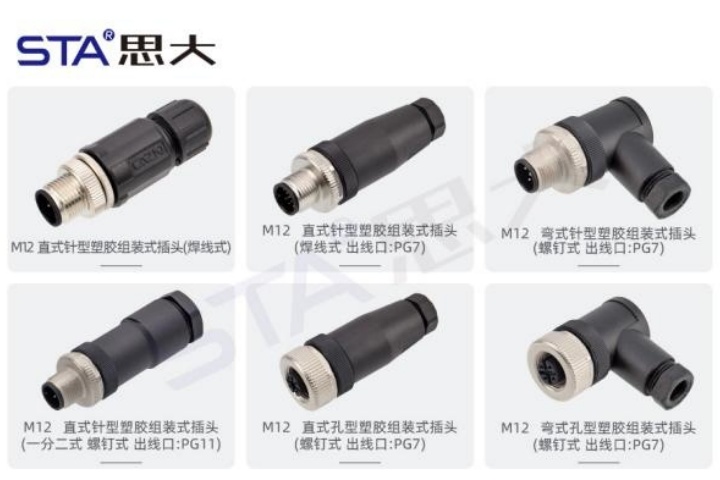

思大电子M12防水连接器



三、如何选择M12连接器？

选型不是盲目翻阅手册，而是基于对项目需求的精准把握。建议按照以下四步法进行选型：

第一步：明确信号类型——数据还是电源？

传输数据/信号 → 从A编码（传感器信号）、B编码（现场总线）、D编码（百兆以太网）、X编码（千兆/万兆以太网）中选择。

传输电力 → 从C编码（交流）、S/K编码（交流高电压）、T/L编码（直流）中选择。



第二步：确定传输速率和协议

普通传感器/执行器信号、I/O控制 → A编码

Profibus现场总线 → B编码

100Mbps工业以太网（Profinet、EtherNet/IP）→ D编码

1Gbps/10Gbps高速以太网 → X编码



第三步：计算电气参数（电压、电流、针数）

确定系统的工作电压（直流还是交流？多少伏？）

计算所需电流，然后根据电流反推针数——电流越大，所需针数越少（因为针数多会分摊载流能力）



第四步：评估环境条件

思大电子M12连接器全系列满足IP67防护等级：完全防尘，可在1米深淡水中浸泡30分钟不进水。

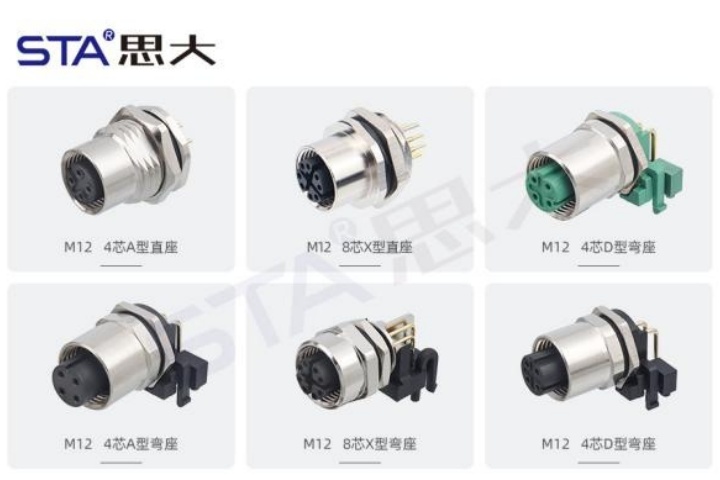

思大电子M12防水连接器





四、选择M12连接器有哪些核心优势？

相比其他类型的工业连接器，思大电子M12连接器具备以下不可替代的核心优势：

圆形结构，密封性能卓越

M12的圆形螺纹锁紧结构，使得密封设计优于矩形连接器。配合O型密封圈，能够轻松实现IP67乃至IP69K的高防护等级，在防尘、防水、抗腐蚀方面表现突出。



机械防呆，杜绝误插

不同编码采用不同的键槽位置，从物理层面杜绝了错误连接。这在混合布线的工业现场尤为重要——信号线和电源线使用不同编码，工人即使不熟悉电气原理也不会插错。



类型丰富，覆盖全面

从2针到17针，从传感器信号到10Gbps高速以太网，从低压直流到630V交流电源，M12连接器几乎覆盖了工业连接的所有需求场景。一个标准接口体系解决全部连接需求，大幅降低了库存和管理成本。



坚固耐用，适应恶劣环境

M12连接器采用金属或高强度工程塑料外壳，配合螺纹锁定机制，能在振动、冲击、高低温、油污、潮湿等恶劣工业环境中保持稳定连接。部分高端产品插拔寿命可达10万次以上。



五、总结

M12连接器凭借丰富的编码类型、灵活的针数配置和卓越的防护性能，已成为工业自动化、工业以太网、新能源等领域的标准连接方案。

选型核心要点回顾：

先看编码——编码决定用途，选错编码等于选错产品。数据用A/B/D/X，电源用C/S/K/T/L。

再看针数——针数决定传输能力，针数越多单针电流越小，需根据实际电流需求平衡选择。

三看防护——IP67满足大多数场景，恶劣环境升级IP68/IP69K。

四看品牌——选择有资质认证、产品线完整、定制能力强的品牌，如思大电子等深耕行业多年的专业厂商。





在实际选型中，建议优先选择产品线完整、符合IEC 61076-2-101工业4.0协议及NEMA2000标准的品牌，以确保系统长期稳定可靠。深圳市思大电子拥有20年经验、通过ISO9001及UL、VDE、TUV、CQC等认证的专业厂商，具备2万㎡厂房和15-20人研发团队，产品种类超3000种，可提供覆盖2-17芯、支持百兆/千兆网络及最高16A/800V大电流高电压的完整M12系列产品，出厂严格按国际标准检测，品质稳定，市场参考单价约12元（具体依规格和定制需求浮动），是选型的重要参考。
