EtherCAT转Modbus TCP 工业自动化｜欧姆龙编码器电池PACK产线精度升级案例

 一、案例背景

新能源汽车产业作为国家战略性新兴产业，近年来呈现爆发式增长态势。据中国汽车工业协会数据，2025年我国新能源汽车产量已突破1500万辆，电池PACK生产作为新能源汽车制造的核心环节，对电芯定位精度、装配一致性要求极高，是工业自动化领域极具潜力的高增长赛道。

在电池PACK生产线的电芯堆叠工序中，需通过西门子S7-1200 PLC（搭载Modbus TCP协议）控制六轴机械臂精准抓取电芯，同时依赖欧姆龙E6B2-C高精度旋转编码器（搭载EtherCAT协议）实时反馈机械臂各关节的位移与角度数据，确保电芯堆叠偏差控制在±0.05mm以内。然而，西门子S7-1200 PLC作为Modbus TCP主站设备，与欧姆龙E6B2-C编码器之间因总线协议差异——一方为Modbus TCP、另一方为EtherCAT——无法直接通信，形成了典型的“信息孤岛”，严重制约了生产精度与效率。

为彻底解决这一异构设备互联互通难题，该企业最终选择塔讯品牌TX181-RE-RE-TCP/ECM型号智能网关作为核心连接设备。该网关作为专业的物联网网关，可在编码器侧作为EtherCAT主站运行，同时在PLC侧作为Modbus TCP从站对接西门子S7-1200系统，通过专业的协议转换能力打通两类设备的通讯链路。

二、项目痛点

在引入塔讯TX181网关进行改造之前，该电池PACK产线长期受异构总线协议不兼容问题困扰，暴露出三大核心痛点：

第一，协议不兼容导致定位精度严重不足。西门子S7-1200需要通过编码器数据实时修正机械臂位置，但Modbus TCP与EtherCAT协议无法直接交互，导致机械臂位移反馈延迟超过50ms，电芯堆叠精度波动达±0.2mm，远超行业±0.05mm的标准，不合格品率高达3.5%。

第二，数据采集断层影响质量追溯。电池PACK生产需记录每颗电芯的堆叠位置数据以实现全生命周期追溯。因缺乏兼容的工业网关，欧姆龙编码器的位移数据无法实时上传至西门子S7-1200，只能依赖人工抽查记录，数据完整性不足80%，不符合新能源汽车零部件全生命周期可追溯的合规要求。

传统改造成本高企、停产风险大。若更换同协议设备，需淘汰现有20台欧姆龙E6B2-C编码器（单台成本超3000元），同时重新编写PLC控制程序，总改造费用超过10万元，且需停产7天以上，严重影响生产线产能。

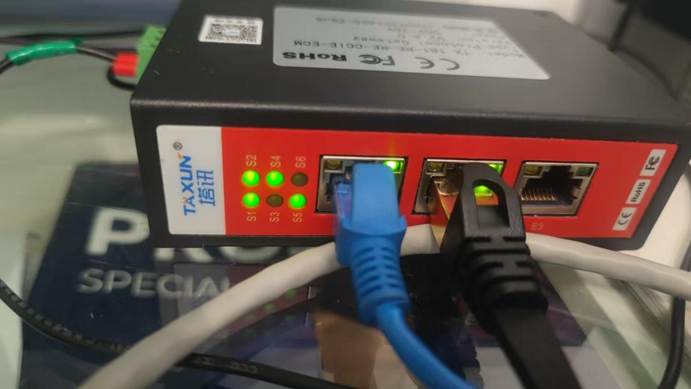

三、塔讯TX181网关功能简介

本次项目选用的塔讯TX181-RE-RE-TCP/ECM是一款专为高端工业自动化场景设计的高性能工业网关，同时也是一款集成了高精度数据采集器功能的专业物联网网关。

首先，它具备双协议主从站运行能力，可在编码器侧作为EtherCAT主站运行，同时在TCP侧作为Modbus TCP从站对接西门子S7-1200 PLC，实现两类总线协议之间的双向实时协议转换，协议转换延迟小于3ms，完全满足电池PACK产线高精度定位对实时性的严苛要求。网关内置了丰富的工业协议库，支持Modbus、OPC UA、PROFINET等数十种主流工业协议的扩展转换。

其次，它集成了高性能工业级数据采集器，支持毫秒级全量数据采集，可同时采集编码器的位移、转速、脉冲数等全维度运行数据，数据采集准确率可达99.999%，为机械臂位置修正提供精准的数据支撑。

第三，该智能网关搭载了边缘计算引擎，可在数据源头本地完成数据清洗、格式转换、阈值判断与初步分析，自动剔除异常数据，仅将高价值的结构化数据上传至PLC系统。

第四，它采用全工业级硬件设计，支持-45℃~85℃超宽温工作范围，通过了EN 55022 Class A抗电磁干扰认证，能够完美适配电池生产车间多机械臂、高电磁辐射的复杂工况。同时网关支持导轨式安装，通过Web可视化界面即可完成全部参数配置，无需复杂的代码开发。

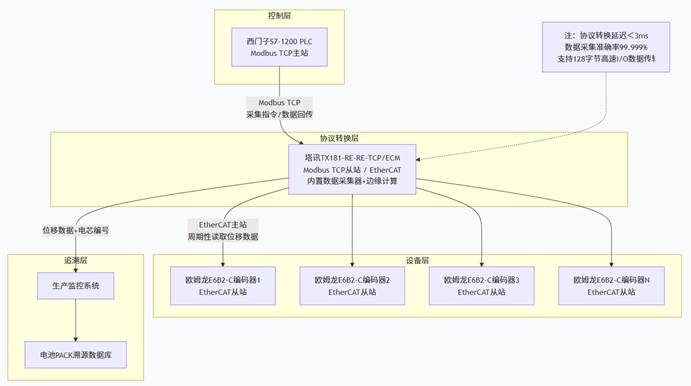

四、系统结构拓扑图

五、解决方案与实施配置过程

（一）解决方案设计

以塔讯TX181网关为核心，构建“西门子S7-1200—网关—欧姆龙编码器”的三层通信架构：

1. 数据交互层：网关在Modbus TCP侧作为从站，接收西门子S7-1200下发的编码器数据采集指令，同时将采集到的位移数据回传至PLC；在EtherCAT侧作为主站，周期性读取欧姆龙编码器的实时位移参数。

2. 控制层：西门子S7-1200根据网关回传的编码器数据，实时修正机械臂运动轨迹，避免因机械误差导致的电芯堆叠偏差。

3. 追溯层：生产监控系统将数据存储至电池PACK溯源数据库，实现每颗电芯堆叠位置的全生命周期追溯。

（二）实施配置过程

本项目采用分段实施策略，最大限度降低对正常生产的影响：

第一阶段：前期准备（第1天）。 确认西门子S7-1200的IP地址（192.168.0.10）、Modbus TCP寄存器地址，以及欧姆龙编码器的EtherCAT从站ID（1#~20#）。通过网关Web界面配置Modbus TCP从站参数（IP：192.168.0.20）与EtherCAT主站数据采集周期（10ms）。

第二阶段：硬件部署（第2-3天）。 将塔讯TX181网关安装在生产线控制柜的标准35mm DIN导轨上，接入24V工业直流电源。使用屏蔽工业以太网电缆连接网关的Modbus TCP端口与西门子S7-1200的以太网端口，同时连接网关的EtherCAT主站端口与全部20台欧姆龙编码器的EtherCAT总线，检查接线极性与接地情况。

第三阶段：调试与测试（第4-6天）。 通过电脑登录网关内置Web配置界面，完成寄存器映射配置。随后进行三项测试：

- 数据采集测试：手动移动机械臂，监测网关上传的编码器位移数据与实际位移的偏差，确保误差＜0.01mm。

- 控制联动测试：通过西门子S7-1200下发机械臂运动指令，观察PLC是否根据编码器反馈数据实时修正轨迹。

- 故障模拟测试：模拟编码器断电、通信链路断开等故障，确认网关故障自诊断功能是否正常触发报警。

第四阶段：试运行与验收（第7-14天）。 生产线试运行期间，持续监测电芯堆叠精度、数据上传完整性，最终通过企业验收，正式投入量产。

六、应用效果与实施前后对比

该产线完成塔讯TX181智能网关部署改造后，各项生产指标均得到大幅提升：

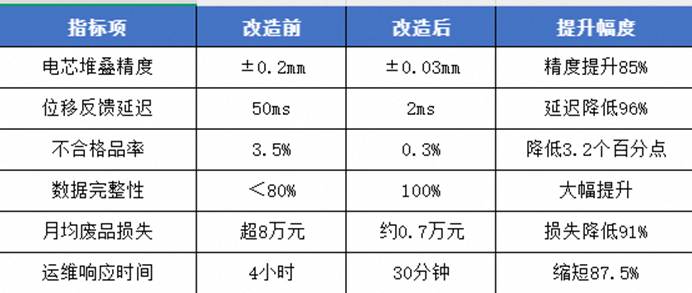

此外，改造后数据采集体系完整覆盖每颗电芯的堆叠位置数据，人工数据记录工作量减少90%，成功通过新能源汽车行业IATF16949合规审核。整套改造项目的总投入仅为3.8万元，不到传统改造方案的40%，投资回报周期不足1个月。

七、总结

在新能源汽车这一高速发展的主流行业中，塔讯TX181-RE-RE-TCP/ECM网关通过解决西门子S7-1200与欧姆龙编码器的总线协议兼容问题，充分展现了工业网关在打破“信息孤岛”、赋能工业自动化中的核心价值。其不仅实现了高精度数据交互与实时控制，还为电池PACK生产提供了合规的追溯能力。这一案例充分证明，在新能源汽车电池制造等高端工业自动化场景中，依托专业的物联网网关实现异构总线协议的轻量化打通，是传统产线向智能化升级的高性价比最优路径。
