一颗芯片跑着蓝牙5、Thread、Zigbee,功耗表却懒到不想动
在物联网设备选型圈子里,一直有个“常识”:多协议= 高功耗。毕竟每多跑一套协议栈,处理器就得加班,射频就得待命,电流自然往上蹿。
但 Nordic 的工程师显然不认这笔账。

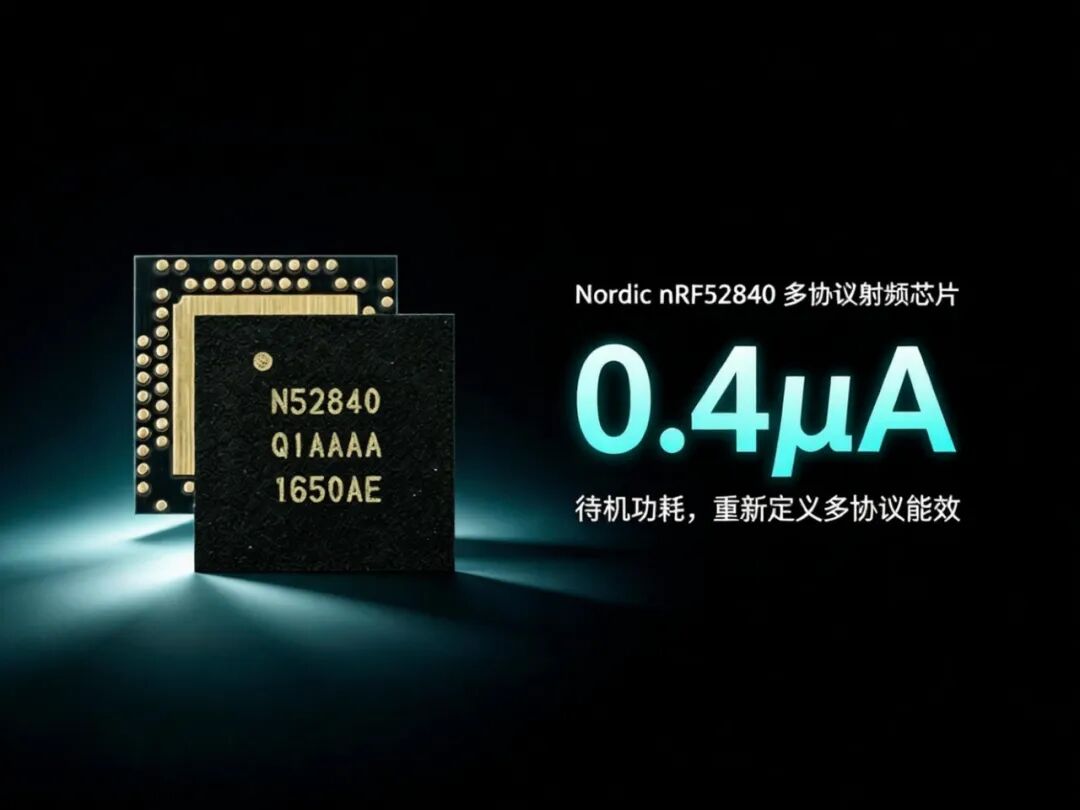

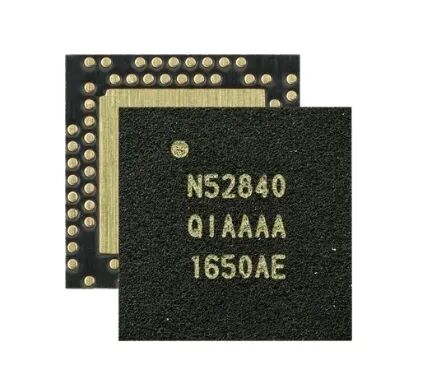

nRF52840 这颗射频芯片交出的成绩单是:System OFF 模式下仅 0.4 μA,全内存保留也不过1.86 μA。就算是 System ON 状态、RTC 还在跑,也就 3.16 μA。这个数字,放在单协议蓝牙芯片里都算能打,而它可是同时支持蓝牙5、802.15.4、ANT 和 2.4GHz 专有协议的多面手。
PART1
0.4μA 是什么概念?

拿一颗常见的 CR2032 纽扣电池来说,标称容量大约 220 mAh。
如果设备处于 System OFF 状态,理论上这颗电池能让 nRF52840 “躺”上几十年——当然实际场景不可能一直关机,但这个漏电流数字意味着,真正消耗电量的只会是你的应用逻辑,而不是芯片本身的待机损耗。
换句话说,功耗的底,被这颗芯片兜住了。
PART2
多协议跑着 电流怎么控住的?

nRF52840 的底气来自几处硬件设计:
自适应电源管理
芯片内置DC-DC 降压转换器和 LDO 稳压器,可根据负载自动切换。蓝牙5 模式下,+8 dBm 满功率发射也只要 16.4 mA;降到 0 dBm,仅需 6.4 mA。接收端 1 Mbps 速率下不过 6.26 mA。
硬件加密不拖CPU
片上集成Arm CryptoCell 310 安全协处理器,AES、CCM、ECB 等加密运算由硬件加速完成。相比纯软件算法,处理时间更短,CPU 可以尽早回休眠。安全等级的提升,不拿功耗做代价。
EasyDMA 解放处理器
SPI、QSPI、I2S、PDM、UART 等数字接口全部配备 EasyDMA,外设搬数据时 CPU 不用全程盯着。外设在干活,内核在睡觉,电流曲线自然好看。

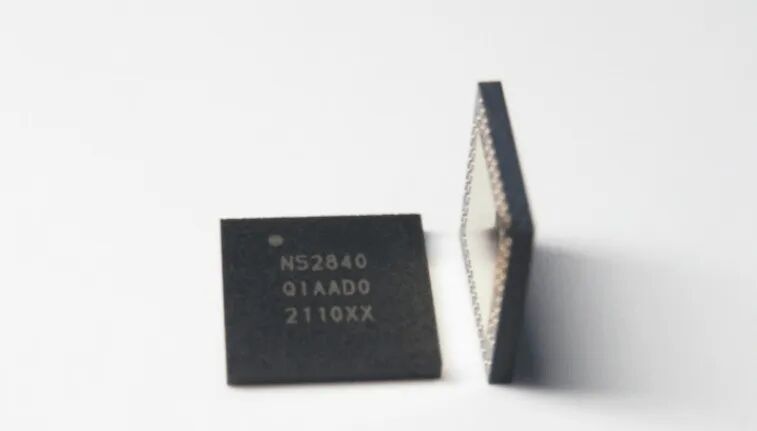

单端射频输出,外围精简
nRF52840 内置巴伦和 50Ω 单端输出,射频前端匹配电路大幅简化。外围器件少了,漏电路径就少,整板待机功耗更好控制。
PART3
蓝牙5 长距离与 802.15.4
除了低功耗,nRF52840 另一个让选型者频频点头的特性是它的射频兼容性。
蓝牙5 Long Range:125 kbps 编码下灵敏度达 -103 dBm,搭配 +8 dBm 最大发射功率,链路预算超过 111 dB,室内穿墙能力比蓝牙 4.x 明显提升。
802.15.4 PHY/MAC:原生支持Thread 和 Zigbee,250 kbps 速率下灵敏度 -100 dBm。已通过 Thread 认证,可直接用于家庭 Mesh 网络产品。
一颗芯片,既能跑蓝牙 Mesh 灯控,也能做 Thread 边界路由。对智能家居、工业传感这类多协议混合部署的场景,BOM 简化的意义甚至大过功耗本身。
根据 Nordic 的规格定义,nRF52840 的目标应用集中在几个方向:
可穿戴设备
带浮点单元的64 MHz Cortex-M4、1 MB 闪存 + 256 KB RAM,配合全速 USB 2.0 和 NFC-A Tag,足以撑起联网手表、高级健身设备、支持无线支付的穿戴产品。
智能家居
蓝牙5 Mesh 与 Thread/Zigbee 双栈支持,加上 >111 dBm 链路预算,让网关、传感器、遥控器在家庭环境中保持稳定连接。
工业Mesh 网络
宽电压供电(1.7 V 至 5.5 V),可直接适配可充电电池和 USB 供电,适应工业现场的多种电源环境。
互动娱乐
高速QSPI(32 MHz)可外接显示屏,I2S/PDM 连接数字麦克风和音频,适合高级遥控器、游戏控制器、VR/AR 交互设备。
PART4
参数速览
| 项目 | 规格 |
| System OFF 功耗 | 0.4 μA |
| 蓝牙5 Long Range 灵敏度 | -103 dBm @125kbps |
| 处理器 | 64 MHz Arm Cortex-M4,带浮点单元 |
| 闪存/ RAM | 1 MB / 256 KB |
| 安全协处理器 | Arm CryptoCell 310 |
| 协议支持 | 蓝牙5 / Thread / Zigbee / ANT |
| 供电电压 | 1.7 V – 5.5 V |
