揭秘井芯微电子100G RoCEv2 RDMA IP核的破壁逻辑

描述

导读

当行业把目光都投向更强的 GPU 时,真正决定大模型训练效率与系统 TCO 的,往往不是算卡本身,而是数据在系统里跑得够不够快、够不够稳、够不够省。井芯微正试图回答这个关键问题。

01为什么今天必须重新认识“网络”

大模型训练迈入数万卡集群时代后,算力瓶颈已经从“单卡性能”转向“系统协同效率”。再强的 GPU,如果网络传输跟不上,也只能在机架里等待数据。

这意味着,网络延迟、有效吞吐和通信可靠性,正在成为 AI 基础设施真正的胜负手。

更直白地说,九成预算投向 GPU,最后决定效率上限的,却常常是剩下那一成的网络。

02产业正在换道:RoCEv2 迎来窗口期

过去,高端 AI 互连长期由 InfiniBand 主导,性能出色,但生态封闭、成本高昂。近两年,随着 RoCEv2 技术成熟与 UEC 标准推进,开放以太网方案开始加速渗透超大规模 AI 集群。

行业判断已经越来越明确:高端互连不再只是“专有网络”的独角戏,而是迈向“开放生态 + 成本效率 + 工程可落地”的新阶段。

gpu

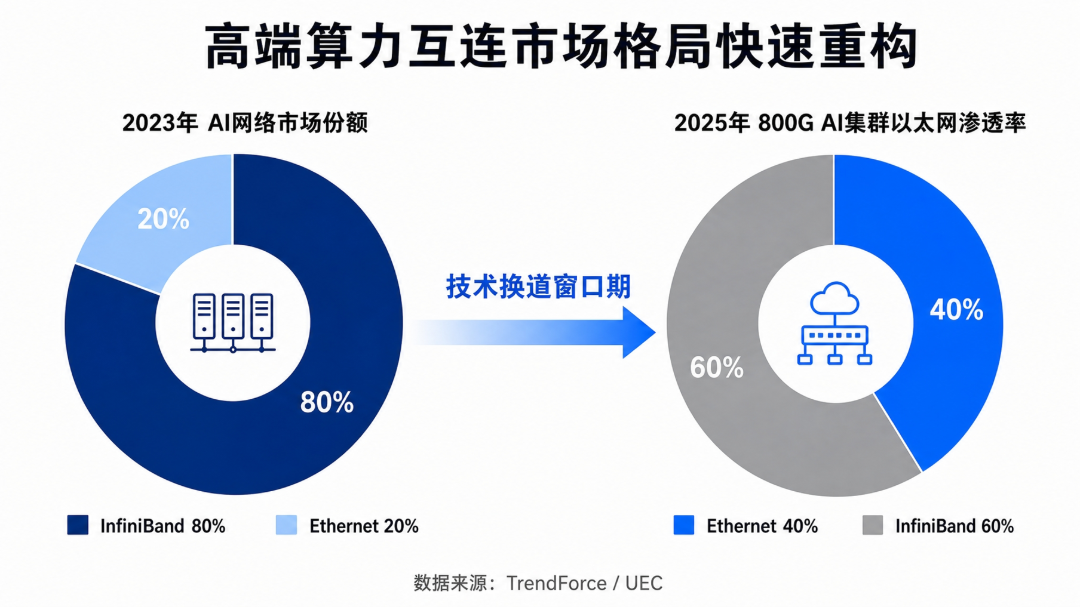

图 1   AI 网络市场格局快速重构(数据来源:TrendForce / UEC)

03井芯微的解法,不是单点提速,而是重做通信底座

井芯微的价值,不只在于推出了 100G RoCEv2 RDMA IP 核,更在于围绕 “两域三引擎” 构建了一套面向 SDSoW 的对等通信底座。

所谓“两域”,是指 PCIe 域与以太域;所谓“三引擎”,是指 高速以太 IP、PCIe 软件总线、晶上 Fabric。它们共同解决的,不只是“传得快”,更是“语义统一、零拷贝、对等传输、全硬件卸载”。

gpu

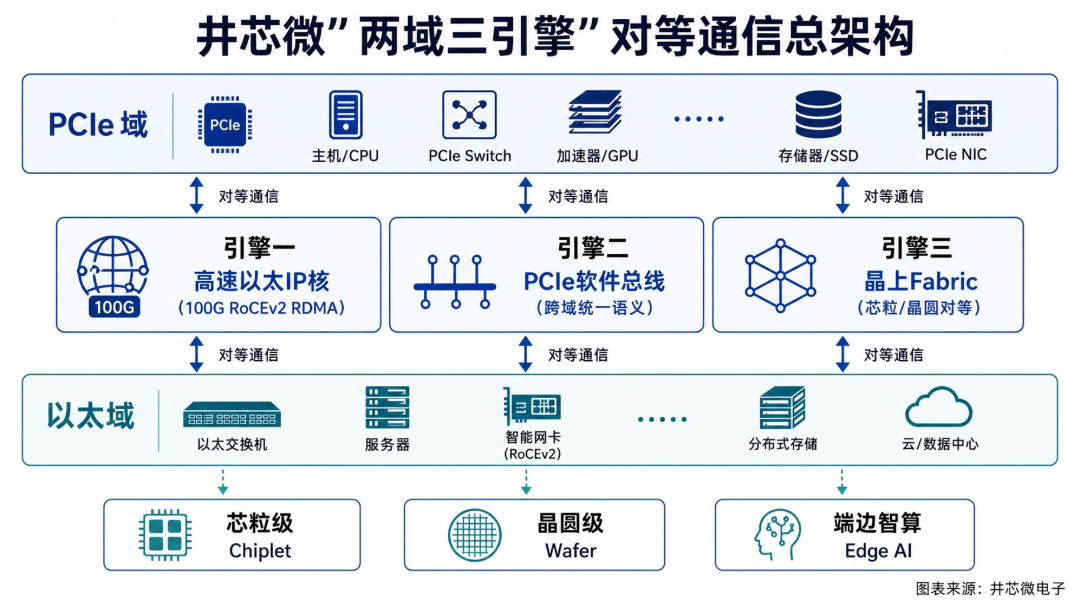

图 2 井芯微“两域三引擎”对等通信总架构

04真正的硬实力,最后都要落到数据上

在跨架构标准化测试环境中,井芯微方案展现出三项最关键的能力:

第一,长消息带宽稳定超过 98Gbps,逼近 100G 物理上限;

第二,X86 与国产 ARM 双向通信几乎无性能衰减,更适合国产化生态;

第三,4K 短消息写入时延低至 8.33μs,在 FPGA 架构 RoCEv2 方案中处于一流水平。

这说明它已经不是“概念验证”,而是可以进入工程交付的工业级能力。

05比“快”更重要的是:它重构了网算存关系

传统数据中心互连依赖 CPU 中心化转发,链路上存在多次内存拷贝与 DMA 搬运,时延高、资源浪费大。井芯微依托自研 PCIe 交换芯片与 RDMA IP,把传统 “两次 DMA + 一次内存拷贝” 压缩为 “单次 DMA + 零拷贝”。

结果是:GPU、FPGA、国产 CPU 可以更高效地 P2P 直连,网算融合吞吐率提升 2 倍以上,通信时延减半;在网存融合场景下,NVMe-oF 卸载能力还能进一步降低主机负载。

gpu

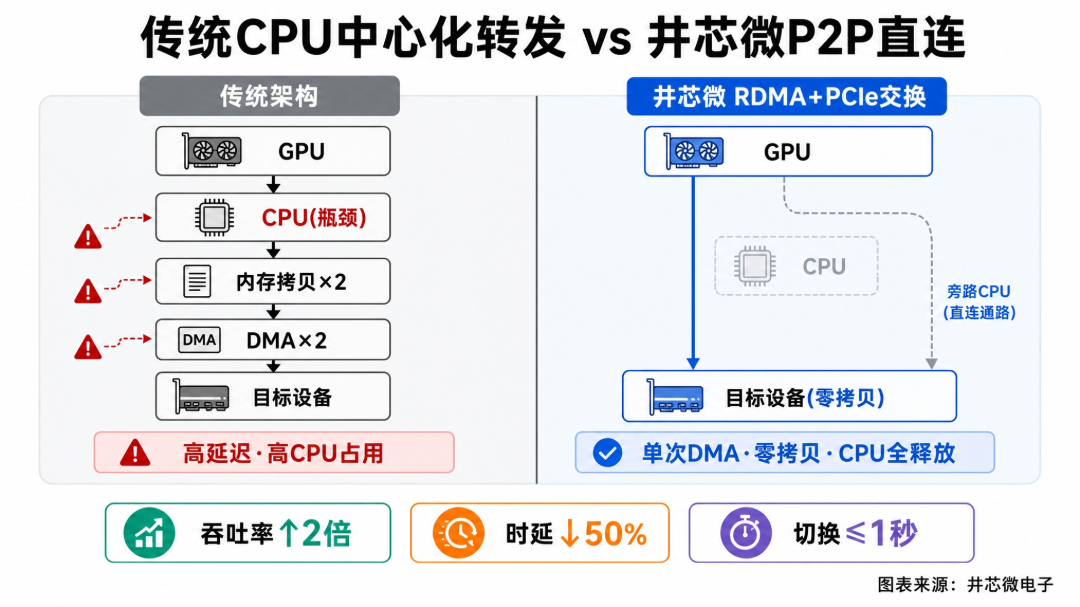

图 3 传统 CPU 中心化转发 vs 井芯微 P2P 直连

06这不是一颗芯片的故事,而是一条国产底座能力曲线

高端互连的难点,从来不是把某个指标跑上去,而是能否形成 芯片 + IP + 软件 + 板卡 的体系化能力。井芯微的意义,正在于它把国产高端互连从“单点替代”往“生态自主”推进了一步。

对投资机构而言,这是一条具有长期价值的底层能力曲线;对合作客户而言,这是一种可降低 TCO、提升系统确定性的现实方案;对产业而言,这意味着国产开放架构开始真正具备与国际主流方案同台竞技的底气。

结语

如果说上半场比的是谁拥有更多算卡,那么下半场比的,就是谁能让这些算卡更高效地彼此协同。算力的尽头是网络,网络的尽头是协议,协议的尽头是生态。井芯微正在做的,正是从最底层的互连逻辑开始,重写国产算力基础设施的效率边界。
