双绞线测试中，如何区分直流环路电阻与特性阻抗？

在双绞线测试中，直流环路电阻与特性阻抗是衡量链路质量的两个核心参数，但它们在物理意义、测量方法和功能上存在根本区别。
简单来说，直流环路电阻关注的是线缆的物理导电性能，确保信号能传过去（用于供电）；而特性阻抗关注的是线缆的信号传输质量，确保信号能清晰、无反射地传过去。

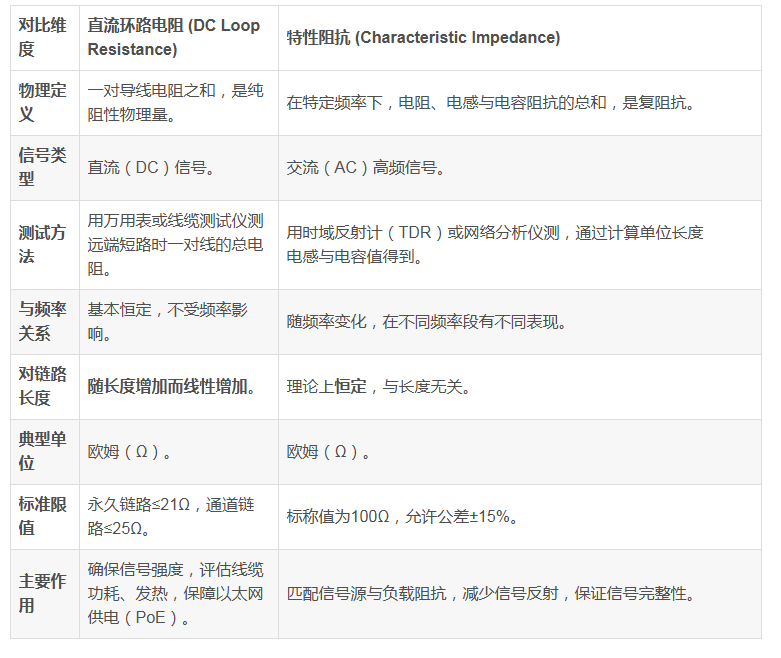

为方便理解，维信仪器将它们的核心区别整理在下表中：

直流环路电阻和租抗

直流环路电阻详解
直流环路电阻反映的是线缆对直流电的阻碍能力，是评估其物理质量和能否支持以太网供电（PoE）的关键指标。在布线工程中，需重点关注以下几点：
•    路径与组成：测试的是一对双绞线形成一个完整环路的电阻之和。例如，测试一对你手中的线缆时，会在远端将两线短接，然后在近端测量总电阻。
•    影响因素：主要受导体材料、粗细（线规）和链路总长度影响。材质相同、长度越长的线缆电阻越大。
•    关键限值：ISO/IEC 11801标准要求永久链路中，100Ω双绞线的直流环路电阻不大于19.2Ω；TIA标准对通道 链路的要求则更为严格。
•    对PoE供电的影响：
o    环路电阻会消耗电能、导致发热，影响供电效率与安全。
o    电阻不平衡（差值） 比绝对值更重要，PoE要求不超过3%。
•    测试失败的常见原因：包括线缆长度过长、线径过细（如使用28AWG跳线过长）、端接不良或接触不良。

特性阻抗详解
特性阻抗是双绞线在传输高频信号时所呈现的“总电阻”，是决定信号完整性的核心。在布线工程中，需关注以下要点：
•    物理意义：它由线缆的电感、电容和电阻共同决定，需与收发器阻抗匹配，以最大限度地传输信号。
•    阻抗不匹配的后果：就像水流遭遇变径管道会产生湍流和回水一样，会导致信号反射（回波损耗），使信号畸变、失真，最终导致数据错误或连接中断-5。
•    标准值：绝大多数双绞线的标准特性阻抗为 100Ω。根据TIA/EIA标准，在1-100MHz频率范围内，允许的偏差为 ±15Ω，即在 85Ω至115Ω 之间。
•    测试方法：需要使用时域反射计（TDR）或网络分析仪等专用设备测试。
•    测试失败的常见原因：包括线缆制造工艺不佳、施工时线对过度解绞、使用了不匹配的接插件（如RJ45水晶头）、线缆受到外部应力或挤压等。

总之，无论直流环路电阻还是特性阻抗，都可以使用福禄克DSX系列和AEM CV100系列线缆认证分析仪可以验证测试。
