自旋态工程打破锂硫电池速率瓶颈：Co,Ni-MoS₂催化Li₂S₂→Li₂S转化，软包电池435 Wh/kg





锂硫电池理论比容量1672 mAh g⁻¹，是多款商用体系的数倍。但有个老大难：硫还原反应的最后一步——Li₂S₂到Li₂S的固-固转化——动力学太慢，贡献了总容量的四分之三却卡着整个电池的速率。本文把这条速率决定步骤的根因归结为自旋态跃迁，并用Co,Ni双掺杂MoS₂催化剂把能垒打下来，软包电池跑出435 Wh kg⁻¹的比能量。

这项工作从DFT计算出发，用机器学习辅助筛选了9组双金属掺杂组合，发现催化剂自旋磁矩与Li₂S₂→Li₂S转化的吉布斯自由能垒呈负相关——自旋磁矩越高，能垒越低。Co,Ni-MoS₂自旋磁矩达到4.62 µB，是所有候选催化剂里最高的。

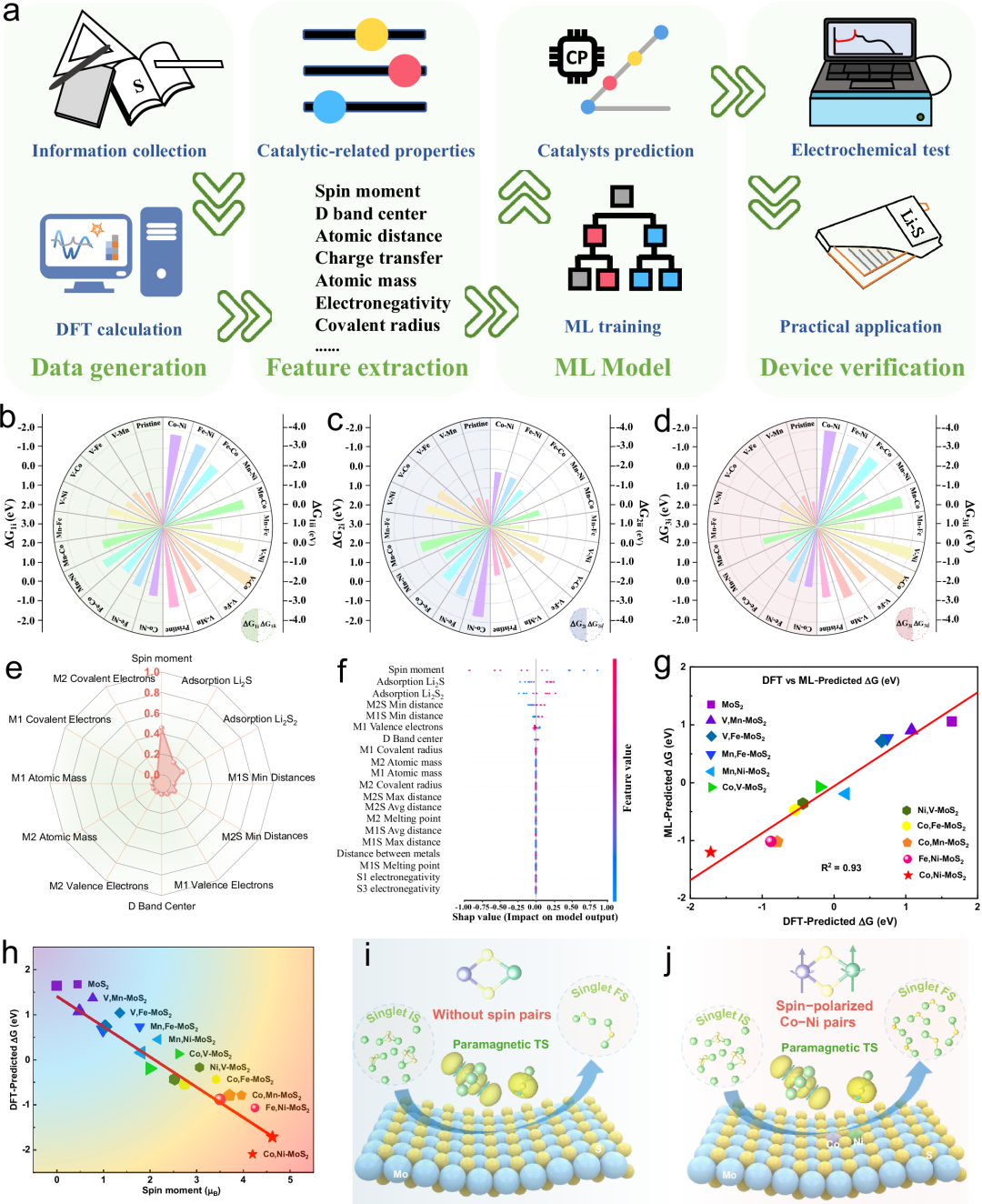

催化活性与自旋磁矩的关系。(a) 机器学习分析流程。(b-d) Li₂S₂到Li₂S转化三条反应路径的吉布斯自由能差雷达图。(e) 12个催化参数的特征重要性排序。(f) SHAP变量重要性图。(g) DFT预测与LASSO模型预测的吉布斯自由能对比。(h) 催化剂自旋磁矩与吉布斯自由能的线性关系。(i, j) MoS₂（无自旋极化）和Co,Ni-MoS₂（自旋极化）上Li₂S₂→Li₂S转化机制对比。

固-固转化为什么慢

Millennial Lithium


Li||S电池的硫还原是16电子多步过程：S₈→可溶多硫化锂→Li₂S₄→Li₂S₂→Li₂S。前半段液-固转化研究得透，催化剂也多。但最后一步Li₂S₂→Li₂S是固-固转化，活化能高，是整个硫还原的速率决定步骤。为什么偏偏这步慢？DFT计算给了答案。

Li₂S₂和Li₂S的自旋向上和自旋向下构型都是对称的——没有未配对电子。但中间产物*LiS不一样，自旋态明显不对称，存在未配对电子。从对称自旋态变到不对称自旋态再变回来，这个自旋态跃迁本身就是能量耗散的过程。三条反应路径都绕不开这个坎。

自旋磁矩与能垒的负相关

Millennial Lithium


找到根因后，团队设计了9组双过渡金属掺杂组合——V-Mn、V-Fe、V-Co、V-Ni、Mn-Fe、Mn-Co、Mn-Ni、Fe-Co、Fe-Ni、Co-Ni——掺进MoS₂晶格，用DFT计算每组的自旋磁矩和Li₂S₂→Li₂S转化的吉布斯自由能。

结果出来了。催化剂自旋磁矩越高，能垒越低，呈清晰的线性负相关。纯MoS₂没有本征自旋极化，能垒最高。Co,Ni-MoS₂自旋磁矩最高，能垒最低。机器学习模型用LASSO回归对9组数据做特征重要性排序，自旋磁矩排在第一位，比d带中心、吸附能、共价半径这些传统描述符都重要。

Co,Ni-MoS2的合成与表征

Millennial Lithium


实验合成了四种代表性催化剂：MoS₂、Co,V-MoS₂、Co,Mn-MoS₂、Co,Ni-MoS₂，一步水热法。SEM和TEM显示Co,Ni-MoS₂是约5nm厚的均匀纳米片，晶格条纹间距0.623nm，对应MoS₂的(002)面，掺杂后结构完整。HAADF-STEM直接看到单个Co和Ni原子替代Mo位，EDS面扫显示元素均匀分布。ICP-MS测出CoMo原子比均约0.04。

DFT算自旋密度，纯MoS₂为零。Co,V-MoS₂和Co,Mn-MoS₂有一定自旋极化。Co,Ni-MoS₂自旋密度最高——Co和Ni的3d未配对电子在邻近Mo和S原子上诱导出铁磁性极化，Co-Ni原子间的相互作用进一步放大了这个效应。

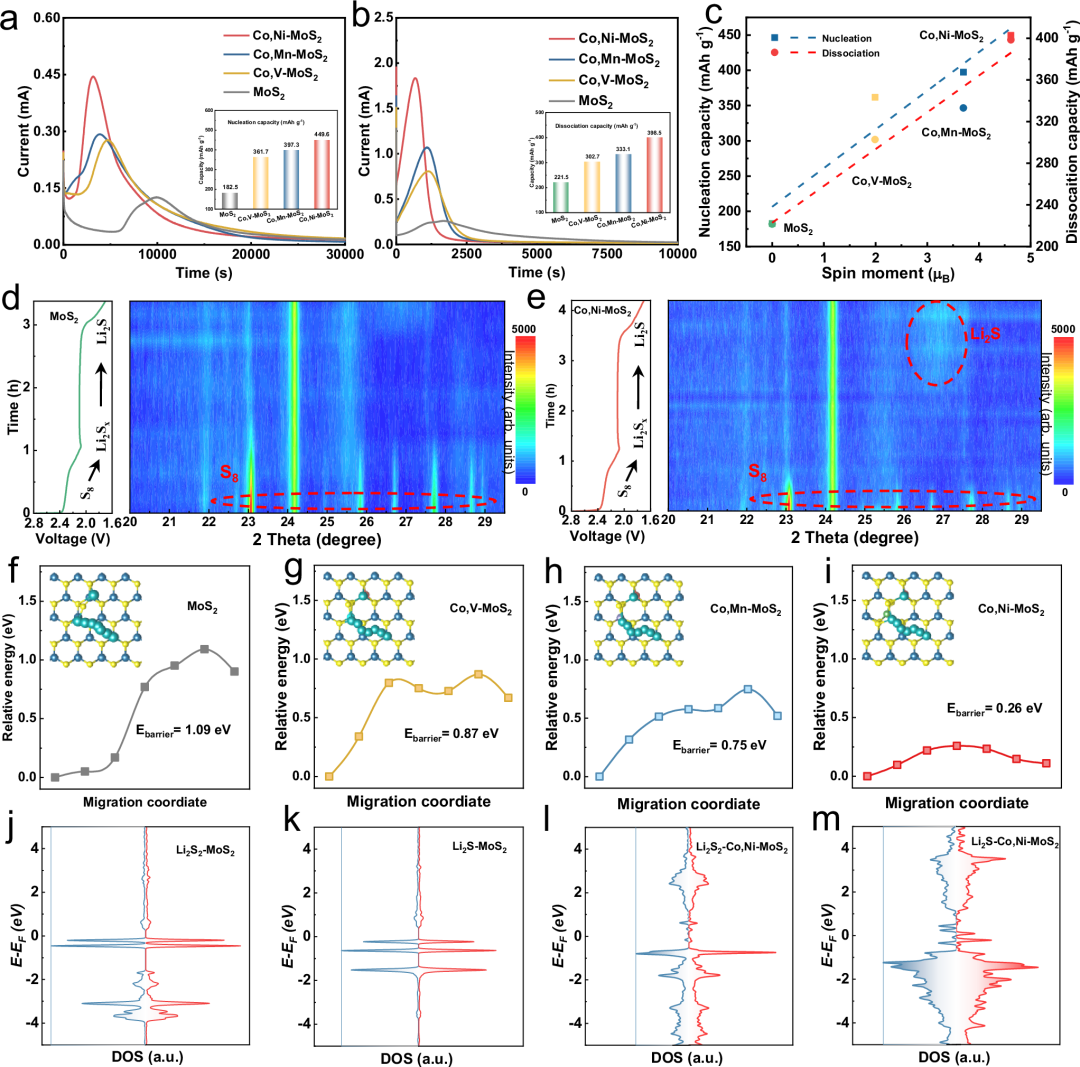

Li₂S₂与Li₂S之间氧化还原反应的动力学与机制分析。(a) 恒电位间歇滴定（PITT）放电曲线。(b) 恒压充电曲线。(c) 不同催化剂的Li₂S成核容量和解离容量。(d-m) 自旋态分析：MoS₂和Co,Ni-MoS₂上Li₂S₂与Li₂S的自旋极化态密度对比。

Li2S成核与解离容量翻倍

Millennial Lithium


PITT测试直接量化催化效果。Co,Ni-MoS₂的Li₂S成核容量达449.6 mAh g⁻¹，是纯MoS₂的2.46倍。反向解离容量也大幅领先：398.5 mAh g⁻¹对221.5。自旋磁矩从0（MoS₂）到4.62 µB（Co,Ni-MoS₂），成核和解离容量线性增长。

DFT给出机制。纯MoS₂上Li₂S₂和Li₂S都处于对称自旋态，无法激活自旋极化反应路径，转化慢。Co,Ni-MoS₂强自旋极化让Li₂S₂和Li₂S都进入不对称自旋态，反应变成自旋到自旋的跃迁，量子自旋交换相互作用提供电子转移通道，直接拉低自由能垒。Li₂S₂在Co,Ni-MoS₂上迁移势垒0.26 eV，远低于MoS₂的0.87 eV。

穿梭效应抑制

Millennial Lithium


多硫化锂穿梭是Li-S电池的另一大痼疾。可视化的Li₂S₆溶液吸附实验显示，加入Co,Ni-MoS₂后溶液从黄色变无色，UV-vis吸收峰几乎消失，吸附能力最强。对称电池CV曲线极化电位最小。

电化学阻抗谱在不同温度下测，拟合Arrhenius方程算活化能。Co,Ni-MoS₂基电池的活化能9.79 kJ mol⁻¹，只有MoS₂的44%。原位拉曼光谱直接看穿梭：MoS₂电池的多硫化锂特征峰明显，Co,Ni-MoS₂电池的峰几乎消失——催化剂持续转化多硫化锂，不让它穿过隔液。

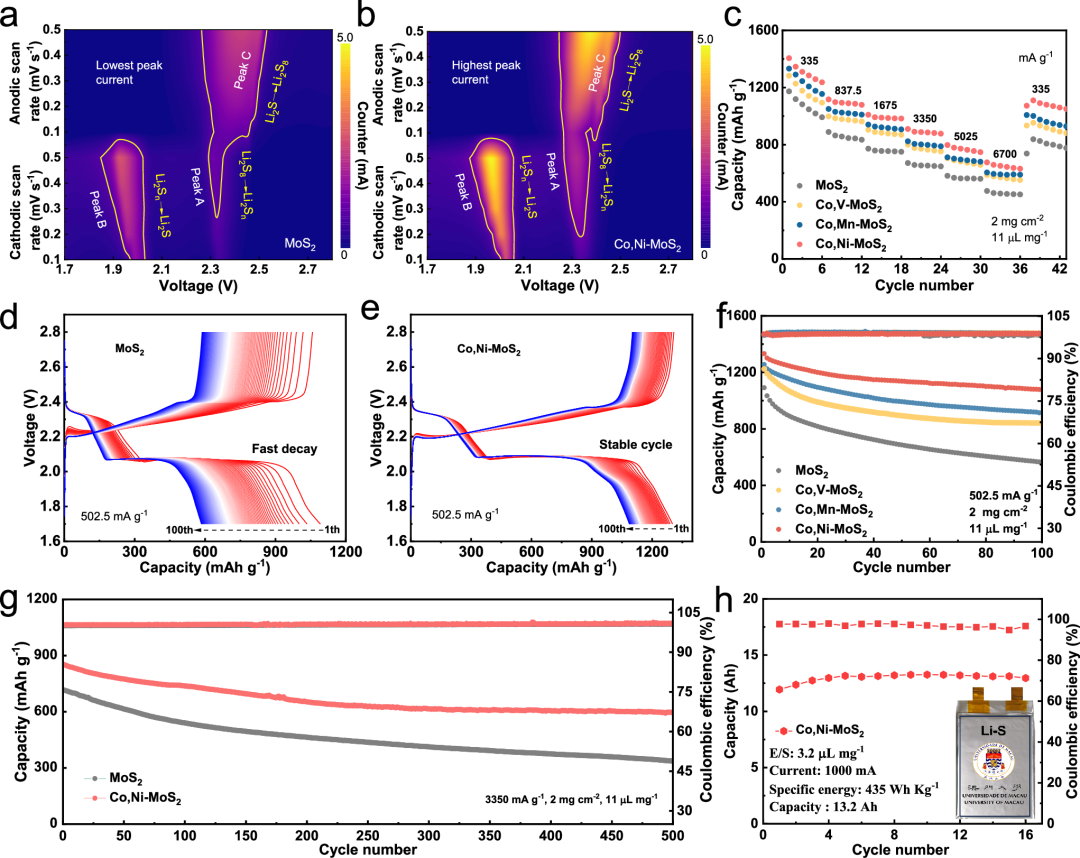

高倍率Li||S电池的电化学性能。(a, b) 不同催化剂的循环伏安曲线。(c) MoS₂、Co,V-MoS₂、Co,Mn-MoS₂、Co,Ni-MoS₂基电池的倍率性能。(d, e) 100圈充放电曲线。(f) 502.5 mA g⁻¹下循环性能。(g) 3350 mA g⁻¹大电流500圈循环。(h) 10.2g硫载量软包电池循环性能

软包电池：435 Wh/kg

Millennial Lithium


Co,Ni-MoS₂基电池在335 mA g⁻¹到6700 mA g⁻¹范围内倍率性能稳定。502.5 mA g⁻¹下循环100圈，可逆容量稳定。3350 mA g⁻¹大电流500圈循环后容量保持良好。Tafel斜率最能说明问题：MoS₂基电池Li₂S成核峰93.6 mV dec⁻¹，Co,Ni-MoS₂降到45.7 mV dec⁻¹。解离峰从103.7降到56.4 mV dec⁻¹。锂离子扩散系数在所有反应阶段都最高。

实用化验证做了软包电池。硫载量10.2 g，超过大部分已报道的Li-S软包。E/S比（电解液/硫比）压到3.2 µL mg⁻¹的贫液条件。容量13.2 Ah，比能量435 Wh kg⁻¹。循环后XRD和TEM确认2H-MoS₂相保持，XPS显示Co 2p和Ni 2p结合能几乎不变，磁性测量确认自旋活性Co/Ni位点的局域磁矩保留——催化剂结构稳定性过关。

方法学的价值

Millennial Lithium


这项工作给Li-S电池催化剂设计立了一个新描述符：自旋磁矩。传统催化剂筛选看d带中心、吸附能、电荷转移，这些当然重要，但ML特征排序里自旋磁矩排在最前。以后筛催化剂可以先算自旋磁矩做初筛，再算热力学量做精筛，省计算量。

从机制上讲，固-固转化慢不只是一个热力学能垒问题，本质上是一个自旋守恒问题——电子在自旋对称的反应物和自旋不对称的中间产物之间转移，需要额外的自旋翻转能量。Co,Ni-MoS₂的自旋极化把整个反应路径拉进自旋到自旋的通道，绕开了这个代价。

435 Wh kg⁻¹的软包电池比能量，已经在乘用车动力电池的竞争区间里了。自旋态工程这个思路也不局限于Li-S——任何涉及自旋态跃迁的固-固电化学转化，比如Na-S、Mg-S，都可能用上。当然，从实验室软包到量产线还有距离：硫载量10.2g的软包循环寿命原文未给出完整数据，贫液条件下的长期稳定性也需要进一步验证。但至少，Li-S电池被卡了多年的速率瓶颈，有了一个全新的破解方向。
