ADI人形机器人电源管理全矩阵解决方案

在人形机器人的系统设计中，电源传输网络的架构直接决定了整机的体积上限、续航能力与计算平台的稳定性。随着机器人全面向48V高压供电架构演进，设计者面临着在极度受限的空间内实现大功率降压、降低电磁干扰以及应对边缘计算超高瞬态负载的多重考验。ADI凭借一系列高性能电源解决方案为机器人构建具备极高功率密度与系统级功能安全的电源底座，在不增加机器人尺寸与重量的前提下，大幅提升了系统的集成度与电池效率。

机器人电源设计的核心技术挑战

高功率密度与紧凑设计：

机器人核心计算单元及伺服系统需要将48V母线高效降压至12V甚至更低。在有限的物理空间内，传统方案难以同时兼顾高效率、大功率与微型化。

对底噪的苛刻要求：

机器人的末端传感器和高精度执行器通常需要极低功耗和超薄尺寸的供电，且对电源轨的电磁干扰和RMS噪声极为敏感，常规开关电源的纹波往往会干扰信号采集精度。

配电保护与安全冗余：

机器人多电池管理及复杂负载在启停、插拔或发生故障时会产生极大的瞬态冲击。如何实现安全的热插拔、理想的电源路径切换以及满足SIL3级别的功能安全监控，是系统设计的刚需。

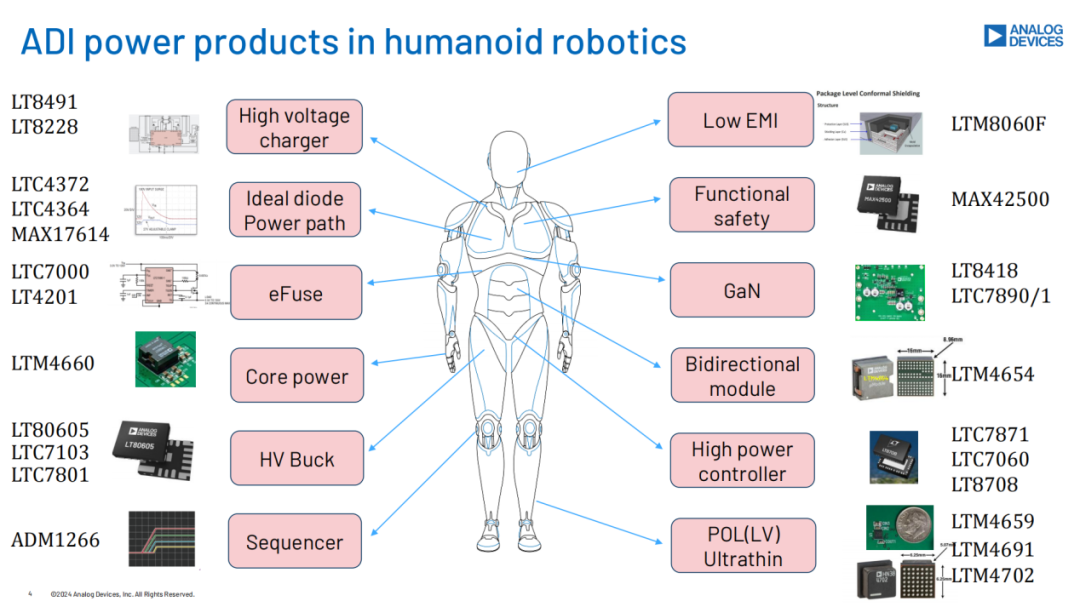

ADI机器人电源管理全矩阵解决方案

针对人形机器人高度复杂的配电网络与严苛的空间限制，ADI构建了从能量接入、主干降压、末端供电到全局监控的全矩阵电源生态，精准对标机器人的能量流动链路，为机器人的轻量化设计、高算力运行及高可靠部署提供了极其完整的底层硬件支撑。

电源分配与系统保护

低静态电流理想二极管控制器LTC4372：是正高压理想二极管控制器，驱动一个外部N通道MOSFET，来代替肖特基二极管。它控制MOSFET上的正向压降，以确保即使在轻负载时，也能从一条路径向另一条路径提供电流传递或电流传输。5μA的工作电流可为间歇负载应用或始终接通的备用电源提供高效率。如果电源发生故障或短路，快速关断功能则可以较大限度地减少反向电流瞬变。

4.5V至60V、3A理想二极管MAX17614：其为系统提供可调保护边界，以防止高达+60V和-65V的正负输入故障，以及高达3A的输出负载电流。该器件集成两个串联的内部nFET，其累积RON低至130mΩ（典型值），可用于实现理想二极管功能，以提供反向输入电压和反向电流保护，同时提高系统效率。输入欠压保护可在4.5V至59V之间编程设置，而过压保护可在5.5V至60V之间独立编程设置。此外，该器件具有设置为4.2V的内部默认UVLO上升阈值。

支持65V20A的热插拔eFuse LT4201：LT4201提供了一种紧凑的热插拔解决方案，它带有一个内部功率金属氧化物半导体场效应晶体管，使电路板能够安全地插入供电背板和从供电背板上移除。内部MOSFET的安全工作区经过生产测试，并保证能应对热插拔期间的应力。

集成功率监控器的高功率正热插拔控制器LTC4287：一款适用于热插拔应用的集成解决方案，可将电路板安全地插入带电背板上，以及从带电背板上移除。双栅极驱动器与可配置的多模式启动排序和操作相结合，针对各种功率电平优化了金属氧化物半导体场效应晶体管安全工作区。断路器定时器可限制MOSFET温度，从而实现可靠的过压保护。

快速150V保护高端NMOS静态开关驱动器LTC7000：一款快速高端N通道MOSFET栅极驱动器，采用高达135V的输入电压工作。它包含一个内部电荷泵，可全面增强外部N通道MOSFET开关性能，使其无限保持导通状态。其功能强大的驱动器可在极短的转换时间内轻松驱动大型栅极电容，因而非常适合需要快速导通和/或关断时间的高频开关应用或静态开关应用。

48V总线与双向转换

1600W非隔离式四分之一砖型直流/直流电源模块ADPM12160：这款模块专为48V转12V设计，在极其标准的1/4砖（58.4 x 36.8 x 15.6mm）尺寸内，提供了高达1.6kW的稳压输出（峰值达2.4kW），半载时峰值效率高达98%，并支持有源均流并联运行。

60V、300W混合式降压型μModule总线转换器LTM4660：支持30V至60V输入，提供25A连续输出，峰值效率达97.3%，采用紧凑的16×16×10.34mm BGA封装，极其适合机器人内部核心计算板的供电。

六相同步双向升降压控制器LTC7871：专为大功率双向能量流动设计，支持高达24相的多IC并联运行，在48V至14V的转换中可实现2.4kW的双向大功率传输，同步整流效率高达98%。

GaN方案与宽压降压控制器

两相同步降压型DC/DC控制器LTC7890：通过高达 100V 的输入电压，驱动两通道同步GaN FET功率级。LTC7890解决了许多使用GaN FET时通常会面临的挑战。与硅金属氧化物半导体场效应晶体管解决方案相比，LTC7890 简化了应用设计，无需保护二极管和其他附加外部元件。

具有智能集成引导开关的100V半桥GaN驱动器LT8418：集成了顶部和底部驱动器级、驱动器逻辑控制和保护。它可以配置为同步半桥、全桥拓扑或降压、升压和降压-升压拓扑。LT8418 通过 0.6Ω 上拉电阻和 0.2Ω 下拉电阻提供强大的拉电流/灌电流能力。它还集成了智能集成引导开关，可从具有最小电压差的 VCC 生成平衡引导电压。

宽压降压系列（LT8631、LTC7103、LTC3639）：对于需直接承受极高输入电压的节点，LTC3639支持最高150V输入（100mA输出），LTC7103支持105V输入（2.3A输出），LT8631支持100V输入（1A输出），全系列在提供极宽输入范围的同时保证了超低的静态电流与极高的降压效率。

小尺寸与超低噪声

双通道2A降压型DC/DC µModule稳压器LTM4691：一款完整的双通道2A输出开关模式DC/DC电源，采用小型3mm × 4mm × 1.18mm LGA封装。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.25V至3.6V的输入电压范围内工作时，LTM4691支持具有通过外部电阻设置的0.5V至2.5V可编程输出电压范围的两个输出。其高效率设计在每个输出上提供高达2A的连续电流。只需要输入和输出体电容。

16VIN 8A 超低噪声Silent Switcher μModule稳压器LTM4702：专为敏感传感器设计，在6.25×6.25×5.07mm的尺寸内提供8A输出，具有8µV RMS(10Hz-100kHz)的极低RMS噪声以及超低EMI表现。

具有封装级EMI屏蔽的四路40VIN、3A静音开关μModul稳压器LTM8060F：封装级EMI屏蔽使法拉第笼能够直接应用于LTM8060F封装，并且EMI屏蔽电性连接到GND引脚，从而提供紧凑有效的近场EMI 降低。EMI屏蔽可消除所有电场噪声，并将磁场噪声降低10dB。Silent Switcher架构在提供高效率的同时最大限度地降低了EMI。

功能安全与时序管理

四到七路输入汽车电源系统监视器系列MAX42500：拥有TÜVNord认证，能够支持最高SIL3级别的安全功能。具有多达七路电压监视器输入。每路输入的可编程过压(OV)/欠压(UV)阈值范围为2.5%至10%，在整个温度范围内的精度为±1.3%。其中两路输入具有单独的远程接地检测输入，并通过集成I2C接口支持动态电压调节。

具裕量控制和故障记录功能的可级联超级时序控制器ADM1266：一款可配置的监控/排序器件，为在具有多达17个电源的系统中进行电源监控和排序提供了一种单芯片解决方案。对于具有更多电源(多达257个)的系统，多达16个ADM1266器件的操作可以通过专有的二线接口(器件间总线)实现同步。
