干式半芯电抗器原理、性能及选型要点

半芯电抗器（又称半铁心电抗器、干式半芯电抗器）是一种介于传统铁芯电抗器与空心电抗器之间的新型电抗器。其核心特征是：只有芯柱，没有铁轭，铁芯不形成闭合磁路。

结构本质

咱们先看看另外两种。传统的铁芯电抗器，铁芯是一个闭合磁路，有芯柱加上下的铁轭，围成一个口字形，磁力线几乎全在铁芯里面走，气隙只能开在芯柱上。空心电抗器就更彻底了，完全没有铁芯，磁路全走空气，线性度特别好，但缺点就是体积大、损耗高。

半芯电抗器的做法，相当于把两者的特点揉了一下：

第一，它的线圈跟空心电抗器一模一样，还是多根细导线多层并联的圆筒式绕组，外观和绕法都没变。第二，它在绕组中间的那个空心位置，塞进去一段铁芯柱，就是用高导磁硅钢片叠成的一个圆筒。

但最关键、也是它结构本质的一点是：这段铁芯柱只有柱子本身，没有上下铁轭，绝对不构成闭合磁路。 原来传统铁芯电抗器必须开在芯柱上的那些气隙，在这里被巧妙地“转移”到了线圈外部，也就是让整个磁路的一部分改走空气。

所以，它的磁路实际上是一种“铁芯加空气”的混合状态。因为磁路没闭合，铁芯柱只短路了部分磁路，所以设计时可以把柱里的磁密取得比较低，它天然就不容易饱和。最后，这根芯柱会用环氧树脂真空浇注，再用玻璃丝束跟线包缠绕在一起，整体固化成一个刚性体。

用一句话来概括它的结构本质：空心线圈的皮囊，配上不闭合的铁芯内胆。

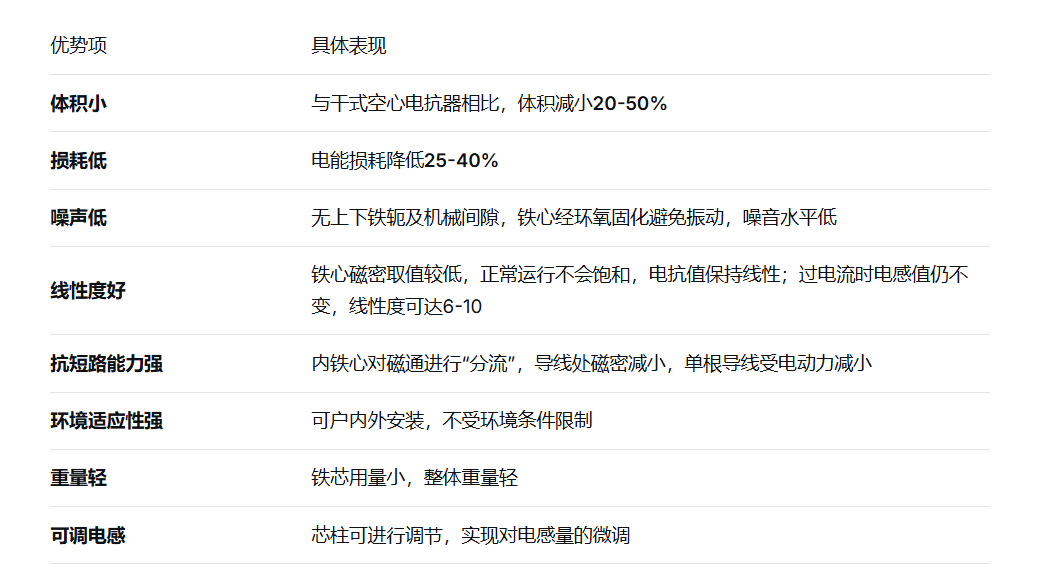

性能优势

应用场景

半芯干式并联电抗器：

超高压远距离输电系统，接在变压器三次侧


补偿线路电容性充电电流，限制工频过电压和操作过电压


降低系统绝缘水平要求


半芯干式串联电抗器：

并联电容器回路中串联


投切时抑制冲击电流；与电容组成调谐回路，滤特定次谐波


无功补偿柜内安装的理想选择（体积小、可柜内装）


低压相控半芯电抗器（专利 CN203536178U）：

低压静止无功补偿设备（SVC 类）


柜内直接安装，兼顾体积小 + 线性度

选型注意事项

订货时通常需提供以下参数：

系统额定电压

额定容量 / 额定电抗率

配套电容器组容量及端电压

安装方式（水平或垂直）

使用条件（户内或户外）

环境温度（通常-40°C∼+45°C）

海拔高度（通常≤1000m或≤2000m）

如果你是在做选型（比如电容柜串抗、高压并联、变频输入/输出侧），可以告诉我电压等级、容量和安装方式（柜内/户外），能更针对性地判断半芯是不是最优解，还是该退回空心/上全铁芯。找我民恩电气！
