QX4115 （泉芯）30V、1.2A 降压高亮度LED驱动器

产品描述

QX4115 是一款降压、恒流、高效率的高亮度 LED 驱动器。

QX4115 特别适合宽输入电压和宽负载范围的应用，输入电压范围从 8V 到 30V，负载输出电压可从3V 到 30V。通过外接电阻可以设定输出电流，输出电流可达 1.2A，且恒流精度高。

QX4115 只需很少的外接元件就可实现降压、恒流驱动功能，并可以通过 DIM引脚实现 PWM 和线性调光功能，且当VDIM=0V 时，整个芯片关断进入低功耗待机模式。另外，当 DIM 脚接 NTC 电阻到地可实现输出 LED 过温电流补偿功能。由于采用滞环控制方式，

QX4115 对负载瞬变具有非常快的响应速度，最高工作频率可达 1MHz。

QX4115 内置负载开路和负载短路保护功能，有效地保护恒流控制系统。

QX4115 采用 SOT89-5 封装。

产品特征

 最大输出电流：1.2A

 宽输入电压范围：8V～30V

 高电流精度：±3%

 高效率：97%

 负载开路和短路保护

 PWM 和线性调光

 滞环控制：无需补偿

 最高工作频率：1MHz

 内置过温电流补偿控制

 DIM 脚接NTC 电阻到地实现过温电流补偿

 DIM 脚接电阻到地实现亮度调节

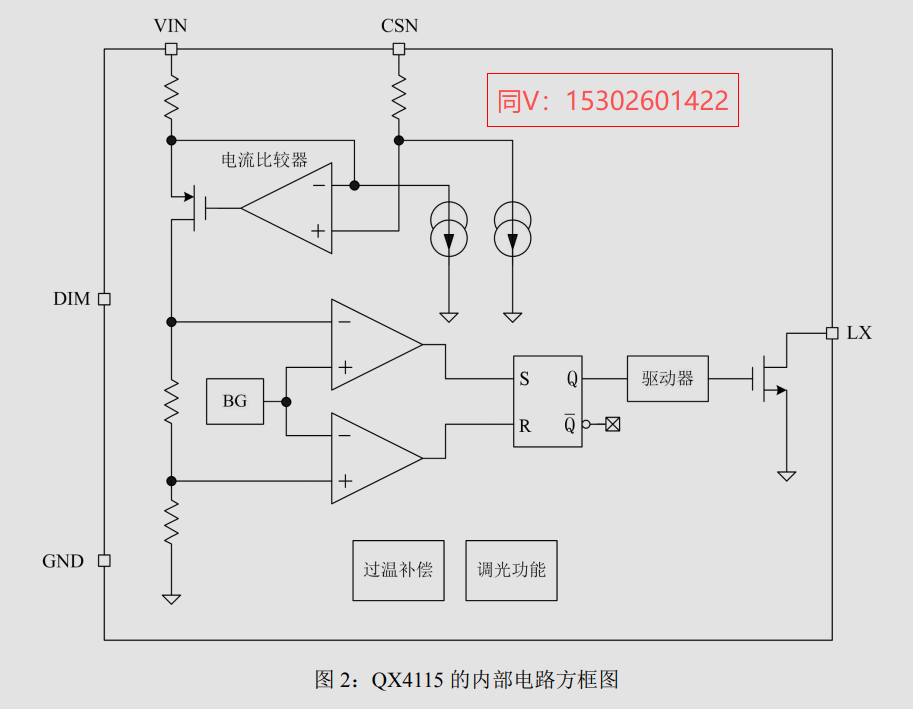

QX4115 是一款降压、恒流、高效率的高亮度 LED 驱动器。芯片内部电路包括电流比较器、高/低端电压检测比较器、RS触发器、驱动器、功率开关管、过温保护电路、参考电压电路 BG 和 LDO 电路等，如图 2 的内部电路方框图所示。其中，高/低端电压检测比较器、RS 触发器组成一个迟滞比较器；参考电压电路提供稳定的比较阈值电平，并且由于采用内部的修正技术，保证了输出电流的高精度和低温度漂移，输出电流精度达到±3%；过温保护电路在芯片结温过高（130°C）时自动降低输出电流，保护芯片和系统，从而使得电路能够安全地输出较大电流，提高了可靠性。

关断模式

通过在DIM端接入0.3V以下的电压，实现系统关断，通常情况下，系统的静态电流保持在 160uA 以下。

软启动模式通过

在 DIM 接入一个外部电容，使得启动时 DIM 端电压缓慢上升，这样 LED的电流也缓慢上升，从而实现软启动。通常情况下，软启动时间和外接电容的关系大约为 0.8ms/nF。
