一、什么是PD协议芯片?充电器的智能“功率谈判官”

PD协议芯片是依托USB-IF官方USB PD快充标准研发的核心控制集成电路,是快充充电器的“大脑与沟通中枢”,核心分为供电端(DFP/Source)与受电端(UFP/Sink)两大工作角色。其中,充电器搭载的DFP型PD协议芯片,正是快充体系中至关重要的功率谈判官

当手机、笔记本等设备接入Type-C接口时,PD芯片会通过CC配置通道引脚,与设备建立双向实时通信,开启标准化功率握手流程:芯片先主动推送自身支持的PDO功率档位(常见5V/3A、9V/3A、15V/3A、20V/5A等),设备根据自身充电需求匹配最优功率,充电器再通过PWM脉冲宽度调制技术精准调整输出参数,最终完成智能功率协商。

这套“先协商、后供电”的智能握手机制,彻底颠覆了传统充电器盲目恒压输出的粗放式供电模式,让充电设备告别“蛮力灌电”,实现按需供电、精准适配,构建起智能、高效、安全的快充供电体系。

协议芯片

二、四大核心硬核能力,构筑快充核心壁垒

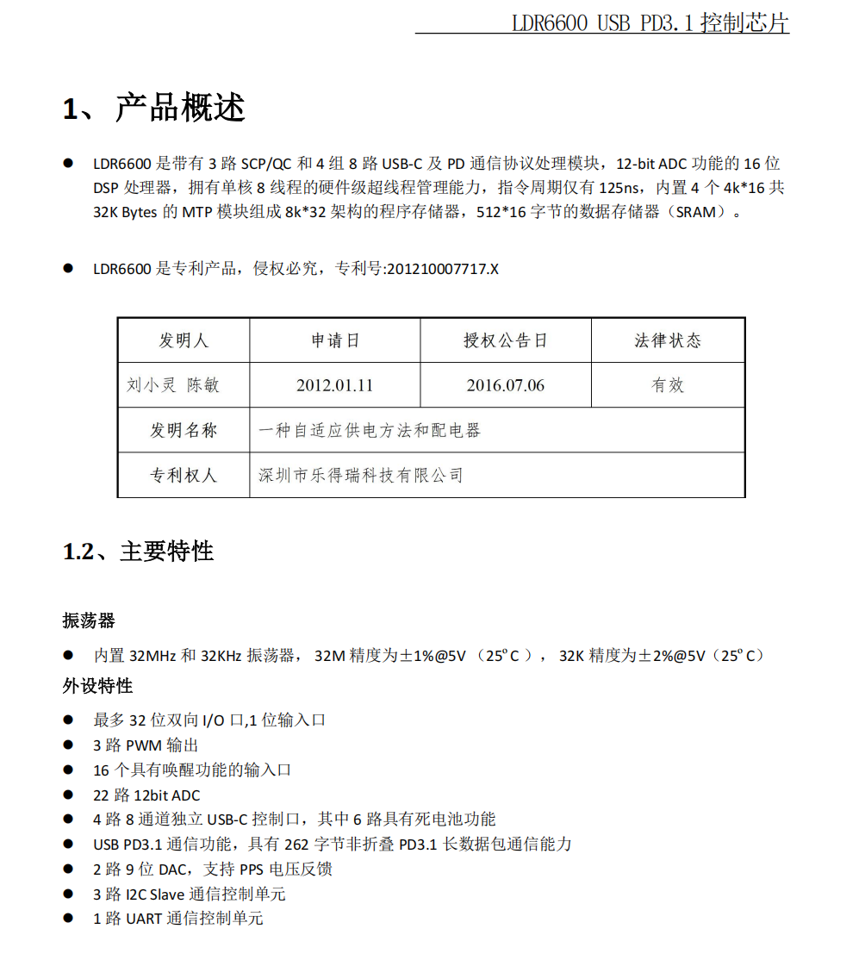

PD协议芯片的综合性能,直接决定了充电器的快充速度、适配性与安全性,以市面主流的乐得瑞LDR6600芯片为例,其四大核心能力覆盖快充全场景需求。

协议芯片

1. 全协议兼容,适配市面绝大多数设备

多协议融合是PD芯片的核心优势。LDR6600不仅完整支持USB PD 3.0、PD 3.1最新官方标准,还全面兼容QC4+、华为FCP/SCP、三星AFC、PPS等主流私有快充协议,单颗芯片即可适配市面90%以上的数码设备快充需求,完美解决不同品牌设备快充不兼容、慢充的痛点。

2. 动态电力调控,大幅提升充电效率

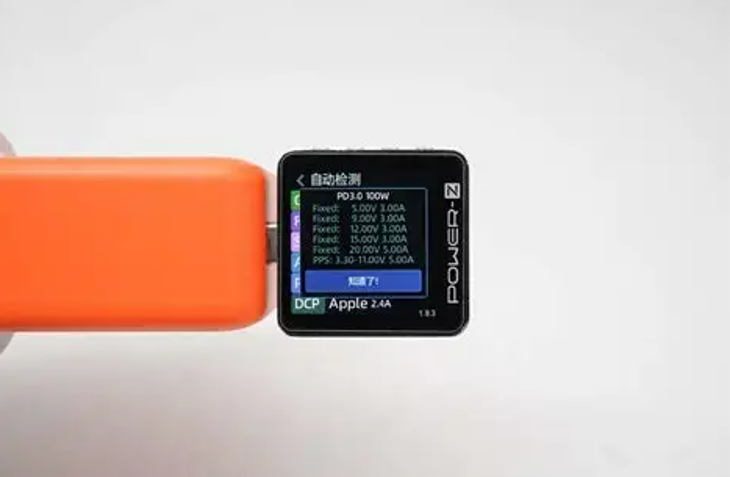

芯片内置高精度CC/CV恒流恒压控制引擎与同步整流电路,以低损耗MOSFET替代传统整流二极管,将导通损耗压缩至毫欧级别,大幅降低充电过程中的热能损耗,设备典型转换效率突破95%。以乐得瑞LDR6500为例,能量转化率稳定维持在90%以上,可实现5V-20V五档电压全自动无缝切换,动态适配设备不同充电阶段的功率需求。

协议芯片

3. 硬件级全维防护,筑牢充电安全底线

安全保护全部基于硬件底层实现,响应速度远超软件防护。芯片集成过压保护(OVP)、过流保护(OCP)、过温保护(OTP)多重防护机制,检测到异常工况时,可在0.1微秒内极速切断输出,杜绝充电故障风险。同时内置温度监测机制,芯片结温超过125℃时自动降频或断电保护,且满足±8kV接触放电ESD静电防护标准,有效适配日常复杂充电环境。

4. PPS精细调压,优化电池充电体验

PD 3.0标准搭载的PPS可编程电源功能,是高端快充的核心体验分水岭,支持20mV超精细步进调压。精细化的电压调节能力,可精准匹配设备私有快充协议:华为Mate70系列依托PPS协议实现10V/4A 100W超级快充,苹果iPhone15系列借助PD 3.1标准达成27W满血快充。这种“滴灌式”精准供电,相比传统粗放式快充,发热更低、充电曲线更平稳,有效减少电池损耗,延长设备电池使用寿命。

三、全功率段实战落地,覆盖20W-240W全场景

目前PD协议芯片已全面落地消费级快充市场,依托不同型号芯片的性能差异,形成了覆盖便携小充、桌面快充、大功率氮化镓多口充的完整功率梯队,适配全场景充电需求。

1. 20W-30W 便携迷你快充

以云矽XPD618A/B芯片为代表,采用ESOP8小型化封装,稳定输出18W满血功率,广泛应用于奥睿科、贝尔金等主流品牌迷你快充头。方案外围仅需4颗电阻、1颗电容,极简架构大幅降低BOM成本,同时实现小体积、高性能的便携快充体验,是入门级快充的主流优选方案。

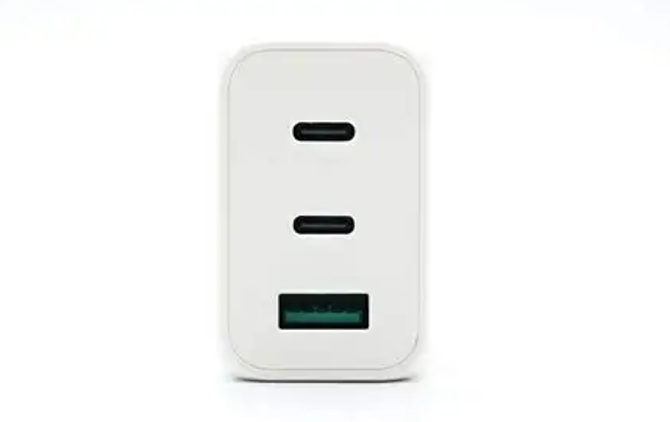

2. 65W-100W 主流多口快充

65W 1C1A双口快充是目前消费市场的黄金档位,搭载PD协议芯片可实现多协议兼容、双口同时快充互不降速。其中乐得瑞LDR6600性能表现突出,最高支持PD3.1 140W大功率输出,搭配氮化镓GaN器件,可将充电器整体体积缩小40%,兼顾大功率、小体积与高兼容性,完美适配手机、轻薄笔记本双设备快充需求。

3. 140W-240W 旗舰大功率快充

USB PD 3.1标准将快充功率天花板提升至240W,依托28V/5A、48V/5A EPR扩展功率档位,实现大功率设备充电突破。乐得瑞LDR6600双路协议芯片专为旗舰多口快充打造,支持双口18W-140W独立智能快充,功率互不干扰,现已批量应用于各大品牌多口氮化镓充电器,覆盖游戏本、高性能数码设备等大功率充电场景。

四、行业新趋势:GaN+PD3.1重塑快充行业格局

随着快充行业标准化、高端化迭代,PD协议已成为全球快充通用核心标准。2026年欧盟《新电池法》正式落地,强制要求笔记本充电器统一兼容PD协议,将进一步推动PD芯片市场渗透率持续攀升,成为快充设备的标配核心器件。

与此同时,氮化镓(GaN)半导体技术与PD3.1协议芯片的深度融合,正在彻底改写快充产品形态:更小体积、更高功率、更低发热、更智能调控,成为新一代充电器的核心标签。在国产化替代浪潮下,英集芯、南芯、芯朋微、乐得瑞等国产芯片厂商技术持续突破,已全面切入小米、荣耀、OPPO等头部品牌供应链,彻底打破TI、Dialog等海外厂商的长期垄断局面。

方寸芯片,掌控百瓦快充全局。PD协议芯片的普及与迭代,不仅是快充技术的精准升级,更推动行业迈入一充通用、全域适配的智能快充新时代。
