上海贝岭BLL2453CB6TR 双通道模拟开关芯片 电路设计与国产替代方案解析

描述

在USB摄像模组、TWS穿戴设备、智能插座、2.4G无线传感设备研发中,多路信号切换、音频选通、模拟电压采样大多采用两颗单通道模拟开关分立架构。该传统方案不仅占用大面积PCB空间、增加整机BOM成本,还极易出现通道阻抗失衡、信号串扰严重、高速USB信号失真、采样数据波动等量产问题,大幅提升硬件调试与EMC整改难度,不利于小型化、超薄化设备量产落地。



上海贝岭BLL2453CB6TR是高性价比双通道SPDT模拟开关芯片,专为高速信号切换、模拟采样选通、音频信号切换场景研发,所有导通参数、带宽指标、隔离特性及时序逻辑,均取自上海贝岭官方规格书。芯片单颗集成两组独立信号通道,内置先断后通时序控制、低阻金属开关阵列、专属通道隔离屏蔽结构,可直接替代两颗单通道模拟开关,有效精简BOM、缩小PCB面积、优化信号完整性,是高速信号场景优质国产替代方案。



工程实测工况下,BLL2453CB6TR展现出优异的信号传输性能:3.3V工作电压下导通阻抗仅2.5Ω,信号传输损耗极低,可完美适配USB2.0全速信号传输,杜绝高速信号衰减、失真、丢包问题;1MHz频率下通道隔离度可达60dB,有效抑制多路信号切换时的串扰干扰,解决设备音频底噪、图像横纹、采样跳变等常见故障。同时芯片静态电流≤1μA,超低功耗特性适配电池供电的穿戴设备、无线传感设备,不会增加整机待机功耗。



依据原厂PCB设计规范,针对性布局优化可大幅提升整机稳定性:高速差分信号线严格等长对称布局,全程远离DCDC开关功率环路、高频功率器件,规避开关噪声干扰;芯片供电引脚就近布设高频去耦电容,保证供电纯净稳定;双通道信号走线独立分区,用地铜隔离分隔,彻底杜绝通道间串扰,降低整机EMI整改难度。



对比传统双芯片分立方案,BLL2453CB6TR可有效精简外围器件、简化SMT贴片工序、提升整机量产一致性,完美适配超薄穿戴设备、小型智能硬件、摄像模组等产品大批量落地,是兼顾性能、成本与稳定性的优选方案。

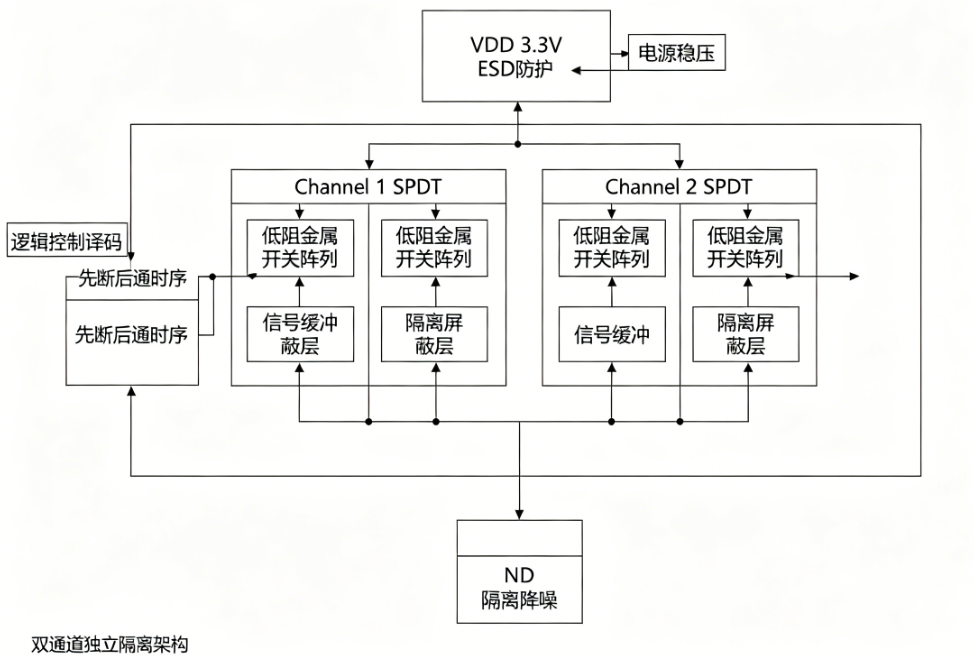

开关芯片BLL2453CB6TR内部双通道开关功能系统框图|原厂规格书原图

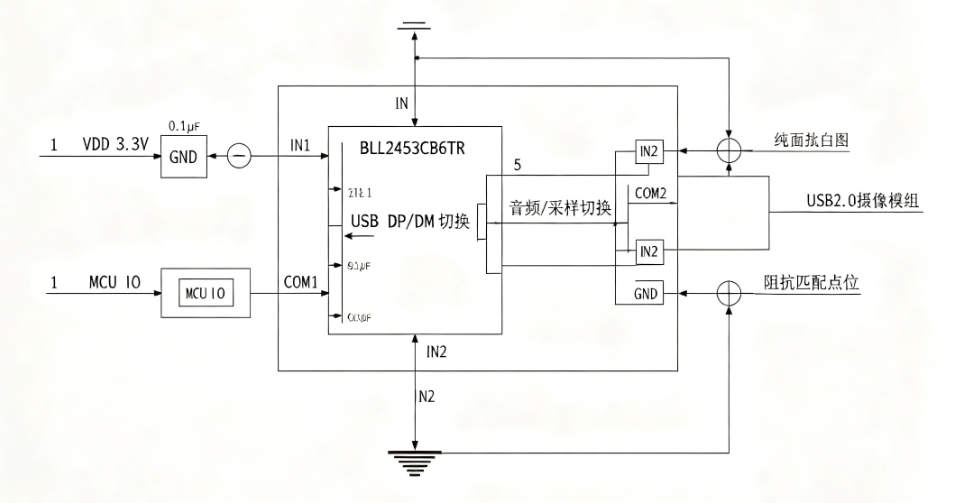

开关芯片BLL2453CB6TR摄像模组USB信号切换标准整机典型应用原理图

上海贝岭BLL2453CB6TR原厂资料与稳定物料配套渠道说明

正规元器件配套渠道可完整提供上海贝岭BLL2453CB6TR官方规格手册、高速USB信号匹配电路、通道串扰专项整改方案、超薄PCB布局规范资料,助力硬件工程师快速完成信号完整性调试与样机验证。可同步配套上海贝岭电源、计量、存储全系国产器件,实现整机BOM统一选型匹配,规避多品牌器件阻抗不兼容、时序不匹配问题。配套专职FAE工程师,可针对USB信号失真、音频串扰、阻抗匹配异常、超薄PCB布局优化等问题,提供原厂标准调试思路,缩短项目验证周期。依托稳定原厂物料链路,可长期供应原装未拆封芯片,规避翻新料、散新料导致的性能漂移问题,适配试样、试产、规模化量产全场景。

BLL2453CB6TR适配终端场景与原厂官方电气参数

适配场景:USB2.0摄像模组、TWS蓝牙耳机音频切换、智能插座多路电压采样、2.4G无线传感器、小型仪表模拟信号选通。

原厂核心参数:

通道结构:双通道独立SPDT,内置先断后通时序;工作电压:1.8V~5.5V全电压适配;导通阻抗:2.5Ω@3.3V;信号带宽:380MHz;通道隔离度:60dB@1MHz;静态电流:≤1μA;ESD防护:HBM ±5kV工业级防护;封装:SOT23-6微型贴片;工作温区:-40℃~+85℃。全部参数可直接用于原理图设计、信号仿真、PCB布局与量产可靠性评估。

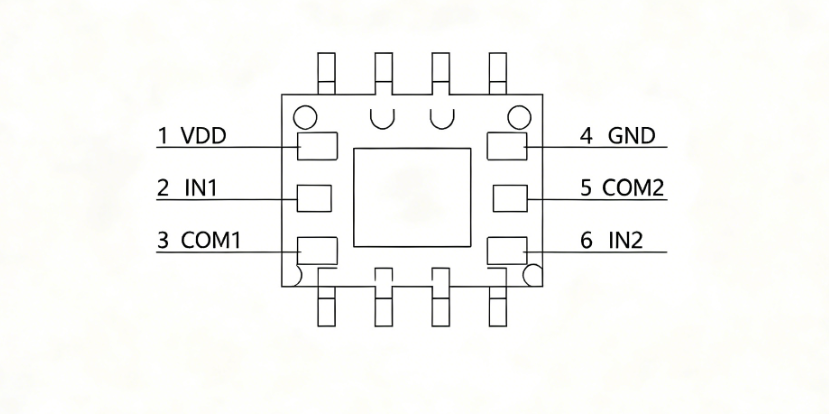

开关芯片BLL2453CB6TR SOT23-6封装管脚定义示意图



深圳市粤华信长期稳定渠道直供上海贝岭原装BLL2453CB6TR模拟开关芯片,货源充足稳定,全部货品原厂出库,附带原厂外包装、原厂防伪标识,可提供BLL2453CB6TR免费样品测试、原厂标准信号切换参考电路、摄像模组/穿戴设备整机配套全套技术支持。如需试样、批量询价、高速信号完整性与通道串扰调试,可前往网站首页查看企业官方联络渠道,商务与硬件FAE工程师及时对接需求。



各位硬件、结构、射频工程师在模拟开关电路设计、高速USB信号调试、通道串扰整改、超薄PCB布局遇到难题,欢迎评论区留言交流实操经验。
