从多路信号汇聚到轻量化布线丨万连人形机器人FFC线束案例分享



人形机器人内部的线束，就像人的神经和血管。视觉传感器、触觉传感器、关节编码器、温度传感器、力矩传感器、执行器、电源模块和控制板之间，都需要稳定可靠的电气连接。



人形机器人通常包含数十个运动关节。真正让布线复杂的，不只是关节数量，而是每个关节背后的电机、编码器、温度检测、力矩反馈和局部控制单元。



例如头部需要连接摄像头、IMU、麦克风和显示模块；手臂需要连接关节电机、编码器、力矩传感器和温度检测回路；灵巧手内部还可能集成触觉阵列、压力传感器、指尖小板和局部控制模块。模块数量增加后，线束会直接影响整机空间、重量、装配效率、维护便利性和电磁兼容设计。



在样机阶段，工程师可以通过人工整理、扎带固定和局部避让完成布线。但进入工程样机和小批量验证后，线束过多不仅占用空间，还会带来重量增加、追线困难、关节活动受限、装配一致性不足，以及强弱电相邻布线带来的干扰风险。

针对上述问题，万连在人形机器人项目中引入定制FFC柔性扁平线束方案，按电气功能和结构路径将分散的信号线、控制线和小电流供电回路整合为分区布置的扁平组件，使布线更薄、更规整，便于装配和维护。




FFC柔性扁平线束的技术特性与适用边界

FFC柔性扁平线束由扁平铜导体与绝缘膜材料层压或热压形成，整体呈带状结构。相比相同回路数的多根圆线，FFC在固定路径或受控弯折路径中更容易贴合结构件表面布置，可以减少线束在三维空间内的交叉和堆叠。



在人形机器人中，FFC更适合用于以下位置：




躯干内部的低压信号与控制回路汇聚；

手臂、前臂等位置的传感器信号回传；

摄像头、显示模组、局部控制板之间的板间连接；

腕部、手部等空间受限位置的短距离扁平化布线；



需要屏蔽、固定走向或预折弯安装的局部线束组件。

但FFC也有明确边界。它不适合无约束拉伸、自由扭转、锐角折弯或长期承受外力牵拉的场景；大电流动力主回路也不应为了轻薄而简单并入普通FFC。对关节附近的动态区域，需要结合弯曲半径、弯折方向、固定点、应力释放和连接器保持力进行整体设计。



理解这些边界，才能真正理解为什么人形机器人布线要用FFC，以及应该怎么用FFC。





从材料到结构：不是“薄”就够了

机器人线束的难点不是把线做薄，而是在轻量化、可靠性和电气性能之间取得平衡。



万连FFC方案会根据客户结构空间和接口定义，选择合适的导体宽度、导体厚度、间距、极数、绝缘材料、补强方式和端接形式。



对于动态弯折区域，会优先评估高柔性铜材、导体排布方向和弯折寿命；对于高速或易受干扰信号，会结合屏蔽层、接地脚、回流路径和连接器端接方式进行设计；对于空间受限区域，则会评估预折弯、背胶固定、局部补强和装配公差。




在强弱电相邻布线场景中，屏蔽处理不能只看“有没有贴箔”，还要看屏蔽层是否连续、接地是否可靠、回流路径是否合理、端部连接是否完整。对于视觉、编码器、传感器等敏感信号，必要时还需要考虑阻抗控制、串扰、传输损耗和接触电阻稳定性。





从工艺到交付：万连FFC线束的一致性和定制化能力

FFC线束制造环节众多，但真正同时影响批量一致性和项目定制能力的，集中在热压合、导体尺寸检测和屏蔽处理这三项上。

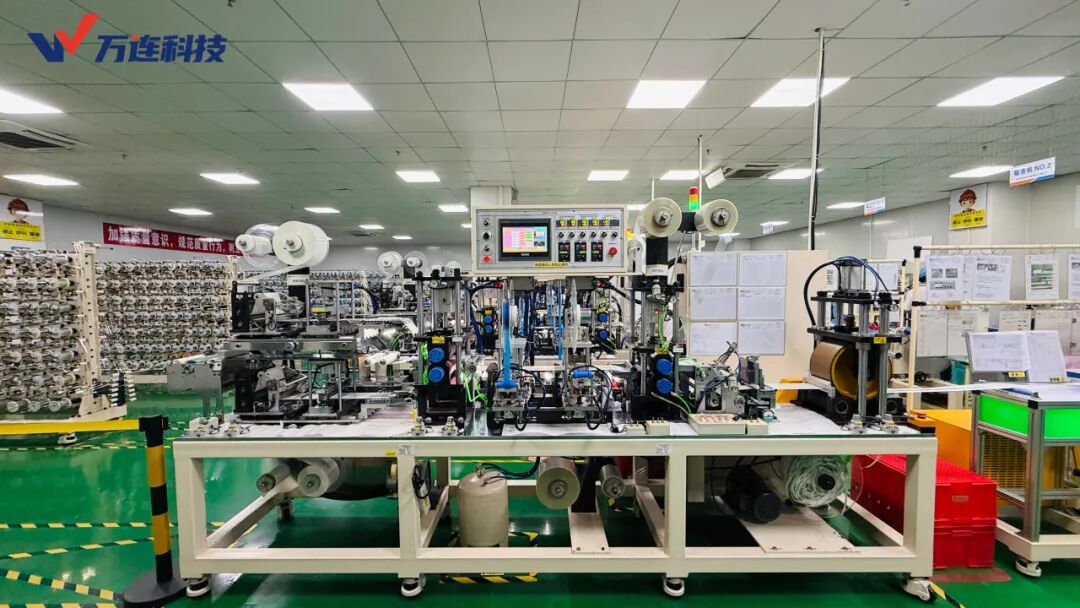

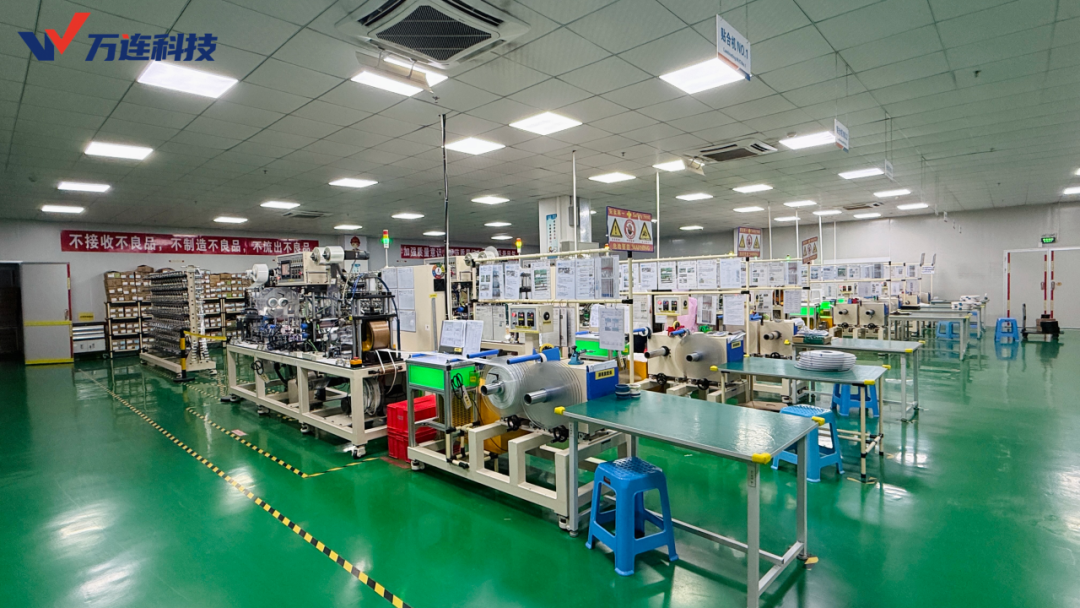

FFC产线车间



热压合

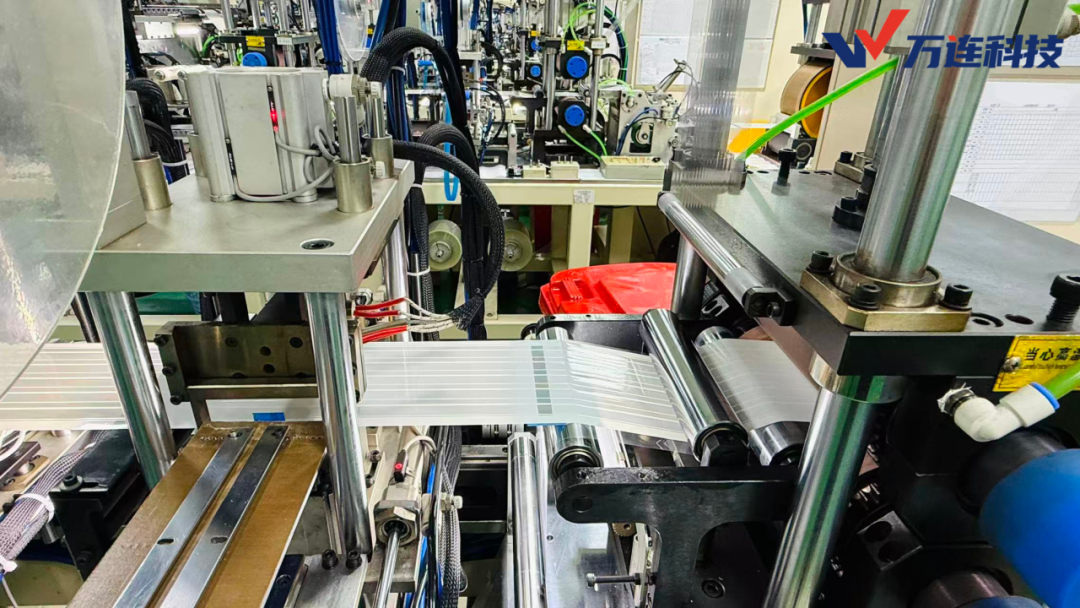

作为 FFC 品质核心工序，铜导体与绝缘膜在热压设备中复合，温度、压力、时间、张力任一参数偏差，都可能导致胶层固化不足或导体偏移，在机器人高频弯折中演变为分层或断路。万连通过自动化设备控制参数一致性，保证每卷材料复合状态稳定可追溯。



半导体尺寸检测

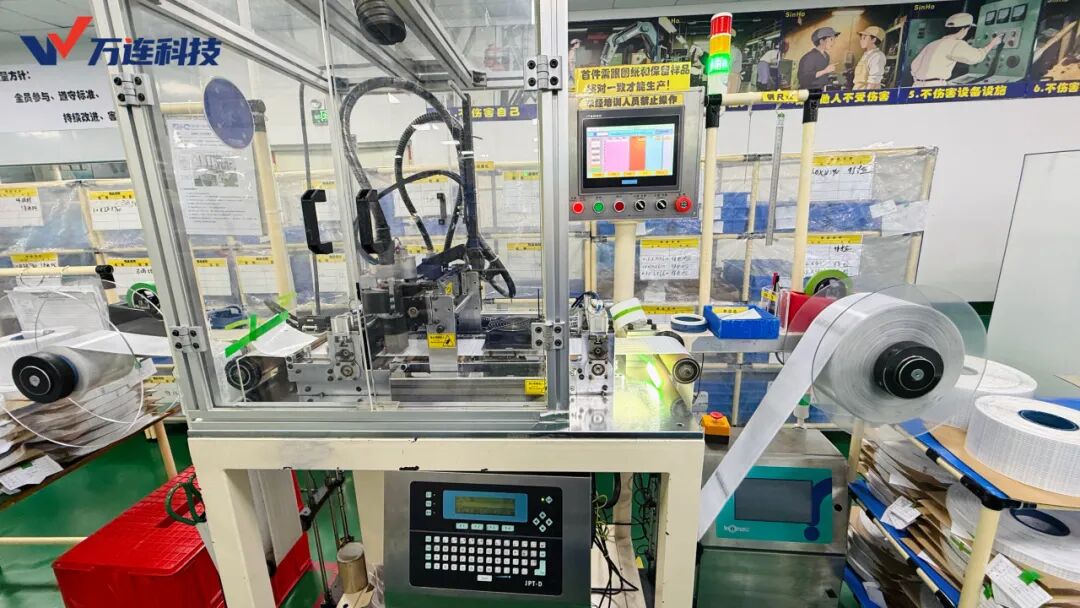

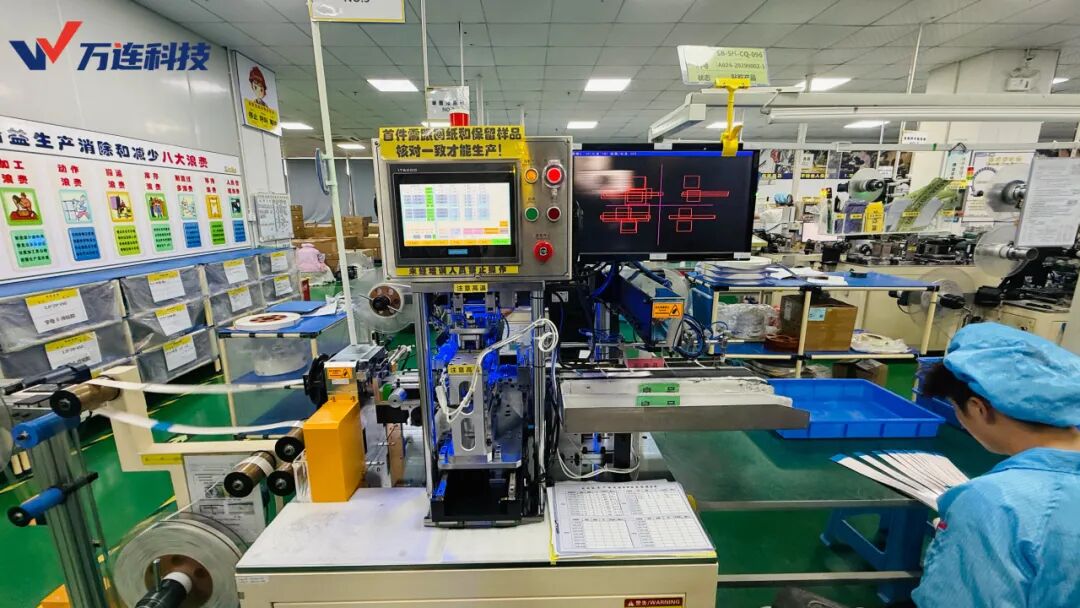

在制程中测量宽度、间距、边距、偏移量等参数，拦截偏差，确保端接装配前的尺寸一致性，避免问题流入整机验证阶段。万连在产线中嵌入自动化检测设备，每一卷线材的尺寸数据都在线被验证过，而不是等到成品阶段才发现问题。



屏蔽处理

针对机器人内部强弱电相邻、空间拥挤的问题。单面贴箔适合局部屏蔽，环包贴箔提供完整包覆。



屏蔽效果取决于屏蔽层连续性、接地方式和整机回流设计。自动贴箔保证一致性，走线路径和EMC要求则需要定制化调整。



整体来看，万连产线自动化率超60%，热压合和尺寸检测保证了批量产品的高度一致，而屏蔽处理及可调的激光镭射则为机器人研发阶段的频繁调整留出了空间。后段装配和检查虽有人工介入，但核心质量已在上述关键环节提前锁定。





不只是“做出来”，而是“用得住”

人形机器人线束需要面对高频弯折、振动、局部温升、强弱电相邻布线和狭小空间装配等工况。万连针对机器人项目建立了多项验证项目，包括导通、耐压、绝缘电阻、接触电阻、插拔可靠性、弯折寿命、振动、温度循环、信号抗干扰和传输损耗测试。



在弯折寿命验证中，测试结果必须与弯曲半径、弯折角度、频率、载流条件和环境温度绑定。对于客户提出的百万次级弯折要求，万连会根据实际安装路径设计测试工装，模拟机器人关节运动中的受控弯折状态，而不是用脱离应用场景的单一数据替代整机验证。





对于屏蔽型FFC，还需要验证屏蔽层连续性、接地方式、线束端部处理和整机EMC表现。对于高速信号或编码器回路，则需要关注阻抗、串扰、回波损耗、插入损耗和连接器接触稳定性。




验证过关的前提，是设计阶段就把工况考虑进去。而人形机器人的工况千差万别，标准品根本无法覆盖。





从图纸到成品：定制化的落地能力

人形机器人的线束方案很难用标准品完全覆盖。每个客户的传感器布局、结构空间、信号通道定义、连接器接口和装配路径都不相同。对于这类项目，FFC线束的价值不仅在于“轻”和“薄”，更在于能否围绕整机结构和电气接口进行定制设计。



万连的FFC方案可根据客户需求进行多芯数、导体宽度、导体间距、线束长度、屏蔽结构、折弯路径、固定方式和连接器匹配等定制。针对机器人关节、手臂、躯干、头部和灵巧手等不同区域，线束需要分别考虑空间占用、弯折半径、装配方向、维护路径和电气可靠性。通过前期联合设计，可以在结构冻结之前就把线束路径、固定点和端接方式纳入整机方案，减少后期返工。



对机器人客户来说，线束不是最后才补上的零部件，而是整机结构、电气和工艺协同设计的一部分。线束路径如果前期没有定义清楚，后期再靠人工整理，不仅装配效率低，也会影响批量一致性。



FFC柔性扁平线束的优势，正是在于把部分原本分散、交叉、难固定的线路，转化为可设计、可检测、可装配的结构化连接组件。





万连科技从研发打样到批量交付

人形机器人仍处于快速迭代阶段。今天调整传感器位置，明天修改关节结构，线束方案必须跟着结构和电气接口同步变化。



万连科技在研发阶段支持小批量快速打样，通过激光加工、柔性工装和工程协同，缩短线束改版周期；在方案定型后，逐步导入批量工艺、在线检测和过程质量控制，保证尺寸、端接和电气性能的一致性。





对机器人客户而言，FFC线束的价值不只是减重和省空间，更重要的是让内部布线从“人工整理”转向“结构化设计”。当线束路径、固定方式、端接形式、屏蔽接地和测试标准都被定义清楚后，装配效率、维护便利性和批量一致性才会真正提升。



从多路信号汇聚到轻量化布线，FFC柔性扁平线束是在人形机器人有限空间内，对固定路径和受控弯折路径进行高密度、轻量化、可验证连接设计的一种有效选择。



对工程团队来说，选对材料只是第一步，把结构、电气、工艺和测试一起闭环，才是线束方案真正落地的关键。这些闭环工作，正是万连每天都在面对的工程日常。



一路走来，我们深知人形机器人从样机走向量产，最难突破的从来不是理论原理，而是藏在机身内部无数细碎且容易被忽略的工程细节。万连科技从不止步于样品交付，愿意全程配合项目持续打磨优化，做人形机器人量产路上稳定同行的长期伙伴。
