友顺科技UTC P2576/A/HV系列降压开关稳压器是3A降压电源方案的理想选择

友顺科技（UTC）推出的 P2576/A/HV 系列是一款高性能的降压型（Buck）开关稳压器，专为需要大电流输出且外围电路简洁的电源应用而设计。该系列芯片能够提供高达 3A 的负载驱动能力，仅需少量外部元件即可构建完整的开关电源方案，大幅简化了开关模式电源（SMPS）的设计流程。好了，友顺科技代理商南山电子就为您详细介绍高效3A降压开关稳压器友顺科技UTC P2576/A/HV系列。



P2576系列内部集成了频率补偿电路和固定频率振荡器，可与标准电感器配合使用，在保证输出负载稳定性的同时，振荡器频率精度达到 ±10%。



核心特性



| 特性参数 | 规格说明 |

| 输出电流 | 3A |

| 输入电压范围 | P2576/P2576A：7V ~ 40V；P2576HV：7V ~ 60V |

| 外部元件需求 | 仅需4个外部元件 |

| 转换效率 | 最高可达88%（12V/15V版本，3A负载） |

| 开关频率 | 固定52kHz |

| 待机电流 | 50μA（外部关断模式） |

| 保护功能 | 热关断、逐周期电流限制 |

| 控制方式 | TTL电平关断控制 |

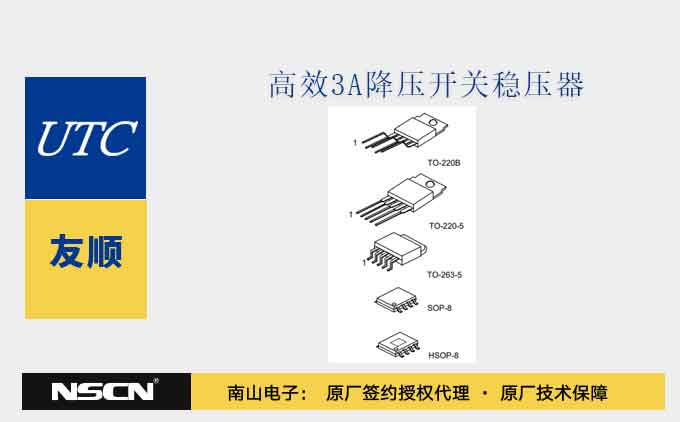

产品型号与封装



P2576系列提供多种固定输出电压版本和可调版本，满足不同应用场景需求：



固定电压版本： 3.3V、5.0V、12V、15V

可调版本（ADJ）： 输出电压可通过外部电阻分压器灵活设定（参考电压1.23V）



可选封装形式



| 封装类型 | 散热特性 | 典型应用 |

| TO-220B | 直插式，散热优异 | 大功率工业电源 |

| TO-220-5 | 直插式，5引脚 | 通用电源模块 |

| TO-263-5（D²PAK） | 贴片式，适合回流焊 | 紧凑型设备 |

| SOP-8 | 小型贴片封装 | 空间受限的消费电子 |

| HSOP-8 | 带散热焊盘贴片封装 | 兼顾散热与体积的应用 |



- P2576L-50-TA5-T：无铅（Lead Free）、5.0V输出、TO-220-5封装、管装

- P2576HVG-33-TQ5-R：无卤无铅、3.3V输出、TO-263-5封装、卷带包装

- P2576L-50-TQ5-R



P2576A（TO-263-5）

P2576A采用优化的引脚排列：ON/OFF（1）、VIN（2）、GND（3）、VOUT（4）、FB（5），更便于PCB布局。



SOP-8/HSOP-8封装

- 引脚1：VIN；引脚2：VOUT；引脚3：FB；引脚4：ON/OFF

- 引脚5~8：GND（多引脚接地设计降低阻抗，提升散热）



内部架构与工作原理



P2576系列内部集成了完整的电源管理功能模块：

- 1.235V精密基准源 与 2.5V稳压器 提供稳定的参考电压

- 52kHz固定频率振荡器 驱动PWM控制

- 误差放大器 配合频率补偿网络实现稳定闭环控制

- 3A功率开关管 内置逐周期电流限制保护

- 热关断电路 在过温故障时自动保护芯片



智能保护特性： 当输出短路或过载导致输出电压跌落至标称值的约40%时，振荡器频率自动降低至约11kHz，将最小占空比从5%降至约2%，从而显著降低芯片的平均功耗，实现可靠的自我保护。



电气性能参数



| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

| 反馈电压精度（3.3V） | 7V≤VIN≤40V, 0.5A≤ILOAD≤3A | 3.17 | 3.30 | 3.43 | V |

| 反馈电压精度（5.0V） | 8V≤VIN≤40V, 0.5A≤ILOAD≤3A | 4.80 | 5.00 | 5.20 | V |

| 饱和压降 | IOUT=3A | - | 1.4 | 1.8 | V |

| 最大占空比 | - | 93 | 98 | - | % |

| 电流限制 | - | 3.5 | 5.8 | 6.9 | A |

| 静态电流 | - | - | 5 | 10 | mA |

| 关断引脚阈值（高） | VOUT=0V | 2.2 | - | - | V |

| 关断引脚阈值（低） | VOUT=标称值 | - | - | 1.0 | V |



P2576系列凭借其高集成度、宽输入电压范围和出色的效率表现，广泛应用于：



- 工业控制电源：PLC、传感器供电、仪器仪表

- 通信设备：路由器、交换机、基站辅助电源

- 消费电子：LCD显示器、机顶盒、安防监控设备

- 汽车电子：车载信息娱乐系统、LED驱动（P2576HV支持60V输入，适合汽车电池直接供电）

- LED照明：恒压驱动方案

- 电池供电设备：高效降压延长续航时间



优势



1. 极简设计：仅需4个外部元件（输入电容、输出电容、电感、续流二极管）即可工作

2. 高压能力：P2576HV支持高达60V输入，可直接适配24V/48V工业总线及汽车电池系统

3. 丰富封装：从直插式TO-220到贴片式SOP-8/HSOP-8，覆盖从大功率到紧凑型全场景需求

4. 完善保护：热关断+电流限制+频率折返，确保系统安全可靠运行

5. 绿色环保：提供无铅（Lead Free）和无卤无铅（Halogen Free）版本，符合RoHS标准



友顺科技UTC P2576/A/HV系列以其成熟可靠的设计、优异的性能指标和灵活的封装选择，成为3A降压电源方案的理想选择，能够有效帮助工程师缩短产品开发周期并降低系统成本。
