开发的第一道坎硬件开发真正的难点,从来不是“做不做得出来”,而是“每一步都在变复杂”。从原理图开始系统不断变重,PCB越做越复杂,射频设计成了新手绕不开的坑,量产阶段又面临物料增多等问题,研发节奏被不断拉慢,成本持续上升。
很多团队最后才意识到,问题不在产品本身,而在起点选择的复杂度——而 ESP32-S31-WROOM-3,就是为了解决这种“从一开始就过重”的设计方式。
一站式集成方案
1
射频不再是门槛

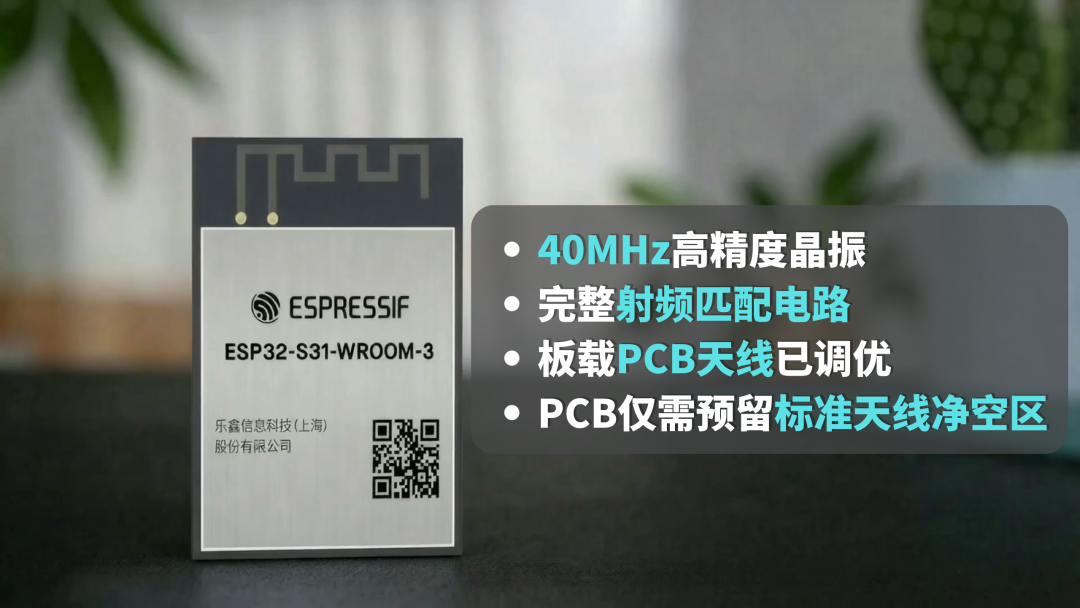

射频设计,往往是新手最容易踩坑的地方。而 ESP32-S31-WROOM-3 的思路很直接:
内置40MHz高精度晶振
集成完整射频匹配电路
板载PCB天线已调优
PCB仅需预留标准天线净空区
简单来说就是:开发者不需要再理解复杂射频细节,也能稳定跑通无线能力。把“专业门槛”,变成“即插即用”。

2
小型化也能轻松实现

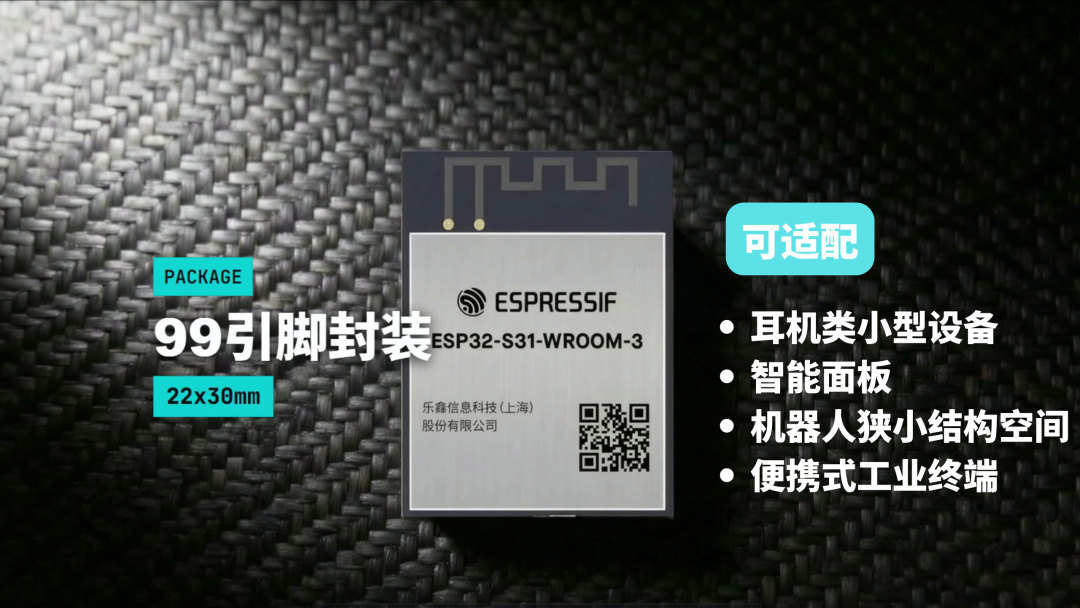

对于消费电子、机器人、便携设备来说,空间永远紧张。ESP32-S31 WROOM-3 的尺寸控制在:
22 × 30 mm 标准封装
99 引脚设计,高集成度布局
可以轻松适配:
耳机类小型设备
智能面板
机器人狭小结构空间
便携式工业终端
不是“能不能放下”的问题,而是“还能不能做得更小”的问题。

3
量产效率被重新定义
进入量产阶段,真正的挑战才开始。ESP32-S31-WROOM-3 在产线层面做了很多“减法”:
USB-SERIAL-JTAG 二合一接口→ 电脑直连即可批量烧录
支持多 strapping 管脚切换→ 适配自动化产线下载流程
ESD防护满足整机量产标准→ 提升可靠性与一致性
同时提供:
Flash:8Mb / 16Mb / 32Mb可选
PSRAM:16Mb(Octal SPI)固定配置
按需选型,不浪费资源,也不增加设计复杂度。
4
一颗模组的系统价值
它解决的不只是“通信问题”,而是整体系统效率:
单模组集成无线 + 多媒体 + 工业通信能力
替代多颗分立芯片方案
减少PCB面积与BOM复杂度
缩短研发试错周期
