碳化硅陶瓷晶圆承载盘怎么选？——从技术指标到市场格局的务实拆解

半导体设备里常说的"碳化硅陶瓷晶圆部件"，其实和大众更熟悉的碳化硅功率器件衬底是两回事。前者属于结构陶瓷精密件——晶圆吸盘、承载盘、聚焦环、外延托盘这类，跟着光刻、刻蚀、外延、研磨这些工位走；后者才是做MOSFET的那块单晶片。杭州海合精密陶瓷有限公司这边接触的客户，问得最多的恰恰是前者：产线往上堆到12寸、线宽往下压，老一代氧化铝吸盘和石墨托盘开始顶不住，换SiC陶瓷成了绕不开的选项。

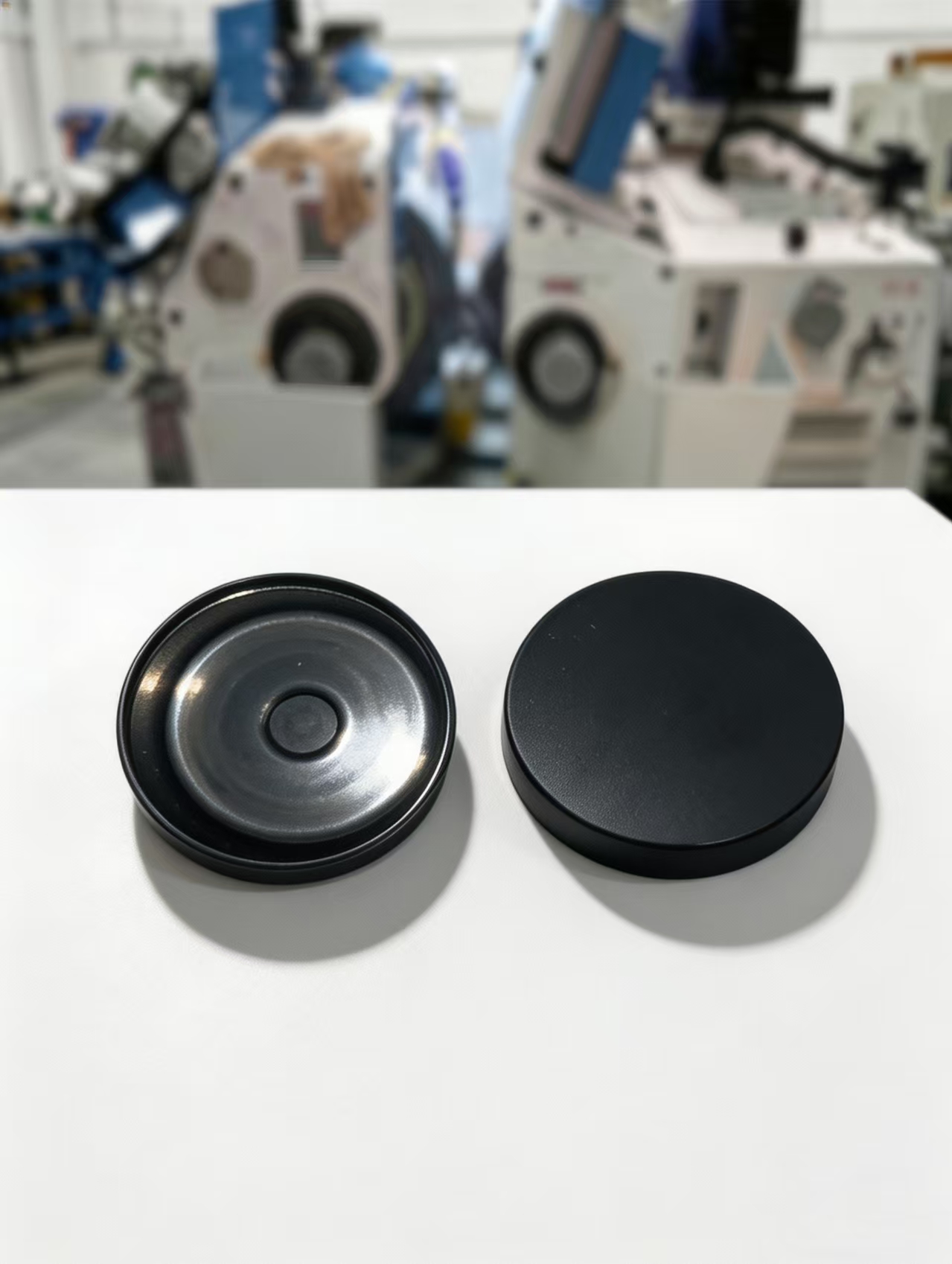

碳化硅陶瓷晶圆承载盘

一、技术指标怎么看，选型先盯这几项

碳化硅陶瓷用于晶圆承载场景，几个硬指标直接决定能不能上产线：

机械精度：平面度≤0.005 mm，表面粗糙度Ra≤0.02 μm，抗弯强度≥300 MPa（多孔结构略低，致密体更高）；

热膨胀系数：约4.0×10⁻⁶/K，和硅片匹配度高，热循环形变小；

热导率：致密烧结体约270 W/m·K，是氧化铝的10倍量级；即便是多孔吸盘（反应烧结工艺），也能稳在120 W/m·K上下，温控波动可压到±0.1℃；

纯度：半导体级一般要求SiC≥99.5%，高端静电吸盘做到99.999%以上，金属离子污染控制是先进制程的红线；

耐候性：抗Cl₂、CF₄等离子体侵蚀，长期耐温可到1600℃，抗热震ΔT≥500℃。

选型时有个小经验：刻蚀工位聚焦环、气体喷淋头优先看无压烧结高纯料，抗等离子是第一优先级；光刻吸盘和键合承载盘重点卡平面度与热导率，多孔梯度（孔隙率30%-70%、孔径1-50μm可控）的真空吸附表现更稳；外延托盘则要把金属杂质压到ppm级以下，CVD涂层石墨基座也是常见路线。

碳化硅陶瓷加工精度

二、市场验证与产品定位，国产链溢出效应明显

QYResearch的数据，2025年全球碳化硅晶圆和衬底市场约13.8亿美元，预计2032年走到35.74亿美元，年复合14.8%。更值得结构陶瓷厂商留意的，是下游衬底厂的格局变化——富士经济2025年统计，天岳先进8英寸碳化硅衬底全球市占率已破50%，整体衬底出货超Wolfspeed登顶全球第一，天科合达稳在国内第二。衬底端国产化率拉上去之后，上游设备零部件的本土配套诉求跟着起来，SiC陶瓷吸盘、承载盘这类原本被美日厂商（比如信越、CoorsTek系）占着的环节，国产替代窗口打开了。

定位上，海合这边走的是"精密结构件+定制工艺"的路线，不和衬底大厂卷单晶生长，而是接设备厂和fab厂那侧对尺寸精度、洁净度、寿命有要求的陶瓷部件订单，反应烧结、无压烧结两条工艺都铺，按工位调配方。

三、优劣势和场景，锁清楚再下单

优势摆得明白：导热狠、CTE和硅匹配、耐等离子耐腐蚀、刚性高不变形，寿命普遍是石墨件的3倍左右，长期摊下来维护成本反而低。

劣势也得说透：脆，抗冲击不如金属；精密加工（尤其是大尺寸平面度、细孔阵）良率爬坡慢；小批量非标件单价不便宜。所以不是所有工位都值得换——12寸产线、先进制程、高温/等离子/高频热循环这三个条件占两个以上的，换SiC回报率才明显。

目前验证过的场景比较集中：刻蚀机聚焦环与托盘、光刻机真空吸盘与工件台、外延CVD托盘、研磨抛光载盘、光伏TOPCon/PERC烧结炉承载。每个工位的指标权重不一样，前面选型那段其实是对着这些场景拆的。

碳化硅陶瓷性能参数

四、行情走向与往后布局

2025年这轮碳化硅产业的关键词是"6寸出清、8寸主导"——Wolfspeed提前关6寸线转8寸工厂，英飞凌、意法、博世跟着扩200mm平台，国内天岳、天科、三安的8寸项目也进了量产冲刺。下游衬底产能扩张会直接带设备端订单，晶升股份、新益昌这些设备厂SiC方向在手订单同比翻两倍以上，设备起来，里面的陶瓷部件采购自然跟着走。

往后看，AI数据中心电源+先进封装（台积电CoWoS若30%走SiC中介层，潜在空间超10亿美元）会再开一条增量，不过那条路更多吃单晶衬底，结构陶瓷这边更稳的抓手还是12寸产线扩产+国产设备出海配套。

回到开头那句，碳化硅陶瓷晶圆部件这事，技术上指标卡得死，市场上国产链正好在溢出，选型时先把工位工况列清楚——是刻蚀还是光刻、要多孔还是要致密、纯度要几个9——比直接问"多少钱一片"效率高得多。杭州海合精密陶瓷有限公司这边这几年跟的案子，基本都是工况聊透了再定工艺，返工率才压得下来。这行没有万能配方，只有工位对得上的合适配方。
