长晶三端稳压集成电路CJ78XX、CJ79XX、CJ75等系列可提供高可靠性的电源稳压解决方案

三端稳压集成电路也称三端稳压管，其外观与普通三极管类似，是电子电路中最常用的线性稳压器件之一。江苏长晶科技的三端稳压集成电路采用双极型工艺制造，使用电流驱动模式，作为提供基准电压源的模拟IC，具有不受电源和温度影响的功能，在电路中能提供稳定的电压输出。



长晶稳压电路产品类型丰富，主要涵盖三端稳压集成电路与基准电源等类别。这些产品具备高精度的电压调节能力，能有效输出稳定电压，同时集成短路、过流、过热等多重保护功能，确保在复杂工况下稳定运行。这里，长晶科技授权代理商南山电子就为大家详解长晶科技三端稳压集成电路CJ78XX、CJ79XX、 CJ75、CJ431、SCJT1117、CJ7550S等产品系列。



这里，我们介绍长晶科技的三端稳压集成电路以下几大系列：



1. CJ78XX系列——正电压固定输出稳压器



78系列是电子电路中最经典的三端稳压器系列，"78"表示正电压输出，后两位数字代表输出电压值。长晶科技在该系列上布局完善，覆盖多种电压等级和电流规格：



| 型号 | 输出电压 | 电流等级 | 说明 |

| CJ7805 | 5V | 1.5A | 最经典的5V稳压器 |

| CJ7806 | 6V | 1.5A | 标准TO-220封装 |

| CJ7808 | 8V | 1.5A | 含TO-220封装版本 |

| CJ7809 | 9V | 1.5A | 含B-TBN-ATG等后缀型号 |

| CJ7812 | 12V | 1.5A | 12V标准输出 |

| CJ78M05 | 5V | 0.5A | "M"表示中电流（Medium） |

| CJ78M06 | 6V | 0.5A | 中电流规格 |

| CJ78M09 | 9V | 0.5A | 含E-TFN-ARG等后缀型号 |

| CJ78M12 | 12V | 0.5A | 中电流12V输出 |

| CJ78M15 | 15V | 0.5A | 中电流15V输出 |

| CJ78L05 | 5V | 0.1A | "L"表示低电流（Low） |

| CJ78L06 | 6V | 0.1A | 低电流规格 |

| CJ78L09 | 9V | 0.1A | 低电流规格 |

| CJ78L12 | 12V | 0.1A | 低电流规格 |

| CJ78L15 | 15V | 0.1A | 含C-P3T-ARG等后缀型号 |



其中，CJ78L05是一款典型的小电流稳压器，最大输出电流100mA，最大输入电压30V，静态电流6mA，精度3%，采用SOT-23-3L封装，非常适合空间受限的便携设备应用。

2. CJ79XX系列——负电压固定输出稳压器



79系列与78系列对应，输出负电压，常用于需要正负双电源供电的电路中：



| 型号 | 输出电压 | 说明 |

| CJ7905 | -5V | 负电压5V输出 |

| CJ7909 | -9V | 负电压9V输出 |

| CJ79L05 | -5V | 低电流负电压输出 |

| CJ79L09 | -9V | 低电流负电压输出 |



3. CJ75系列——低压差稳压器



| 型号 | 说明 |

| CJ75L05 | 低电流LDO |

| CJ75L05S | 带"S"后缀的特殊版本 |

| CJ75L033S | 3.3V输出特殊版本 |



4. CJ431系列——可调基准电源



CJ431是一款三端可调分流基准电源，与CJ432系列等基准电源产品一起，以出色的性能表现，为各类电子设备提供精准稳定的参考电压。



5. SCJT1117系列——低压差线性稳压器（LDO）



| 型号 | 说明 |

| SCJT1117B-5.0 | 固定5.0V输出，1A电流，压降1.15V |



SCJT1117B-XXX系列是低压差三端稳压器，在1A输出电流下的压降为1.15V（典型值），提供限流和热关断功能，输出电压精度在1.5%以内，工作温度范围-40°C至125°C，广泛应用于PC主板、液晶显示器、图形卡、DVD播放器、网络设备等领域。



6. CJ7550S系列



CJ7550S是长晶科技另一款稳压器产品，进一步完善了其在电源管理领域的产品矩阵。



产品命名规则与封装体系



长晶科技三端稳压集成电路的型号命名遵循行业通用规范，同时加入了企业特有的后缀标识：



- 前缀"CJ"：长晶科技（ChangJing）品牌标识

- 系列代码：78（正压）、79（负压）、75（低压差）、431（基准源）、1117（LDO）

- 电流等级：无后缀（1.5A）、M（0.5A）、L（0.1A）

- 输出电压：后两位数字表示，如05=5V、12=12V

- 后缀代码：表示封装、温度等级、环保标准等，如：

- -TBN-ATG：特定封装和温度等级

- -P3T-ARG：SOT-89等贴片封装

- -TFN-ARG：特定封装形式

- -TAB-ABG：带散热片的封装

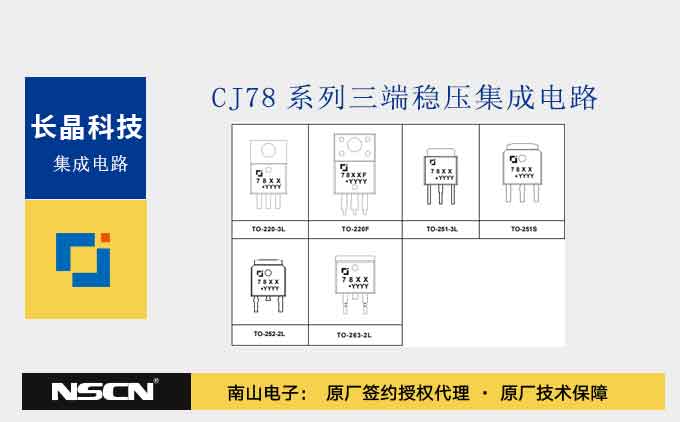

封装形式涵盖TO-220、TO-252、SOT-89、SOT-23等多种标准封装，满足不同应用场景的散热和安装需求。



技术特点与性能优势



1. 高精度电压输出

长晶三端稳压集成电路采用经过修整的带隙基准源设计，确保输出电压精度在1.5%-3%以内，为电路提供稳定可靠的电压基准。



2. 完善的保护机制

产品集成限流、热关断、短路保护等多重保护功能，防止过载和环境温度组合产生过高的结温，确保器件在复杂工况下的安全运行。



3. 宽温度工作范围

工作结温范围覆盖-40°C至125°C，满足工业级甚至车规级应用需求。



4. 丰富的电压等级

从5V到15V，从正电压到负电压，从标准电流到低电流，长晶科技提供了极为完整的产品矩阵，工程师可根据具体需求灵活选型。



5. 国产替代优势

作为国产半导体功率器件的领先企业，长晶科技的三端稳压集成电路在性能上可对标国际主流品牌，同时具备更好的供货稳定性、更具竞争力的价格优势，以及更贴近本土客户的快速响应服务。



最后，我们介绍一下选型指南。



您在选用长晶科技三端稳压集成电路时，建议遵循以下原则：



1. 确定输出电压：根据负载需求选择对应的电压等级（05/06/08/09/12/15等）

2. 确定电流需求：根据负载电流选择电流等级（标准1.5A / M级0.5A / L级0.1A）

3. 确定极性：正电压选78系列，负电压选79系列，双电源需成对使用

4. 确定封装：根据散热需求和PCB空间选择TO-220、TO-252、SOT-89或SOT-23

5. 考虑压差：若输入输出压差较小，优先考虑LDO系列（如1117系列）
