FM5012F （富满）移动小风扇集成充电与电机驱动的控制芯片

产品描述

FM5012F 是一款应用于移动小风扇控制芯片，集成了锂电池充电管理，三种档位输出，并有状态 LED 指示的集成电源管理 IC。

FM5012F 集成了涓流充电、恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围内可达±1%，并且具有充电电流纹波小、充电效率高等优点。

FM5012F 直接脉冲方波输出驱动风扇。

FM5012F 具有负载过流保护、输出短路保护、软启动、输入过压保护及芯片温度保护等多重保护功能。芯片端口都设计了高性能的 ESD 保护电路，具有极高的可靠性。

FM5012F 目前提供 SOT23-6 的封装形式。

产品特征

◆ 可编程充饱电压，充电浮充电压精度±1%

◆ 软启动功能

◆ 低待机电流 7uA

◆ 外围电路简单，无需外部开关控制

◆ 负载输出过流、短路、过压保护

◆ 2 灯状态显示方式

◆ 封装形式：SOT23-6

产品应用

◆ 移动小风扇

◆ 按摩器

◆ LED 驱动

◆ 暖手宝

◆ 其他各类便携移动设备

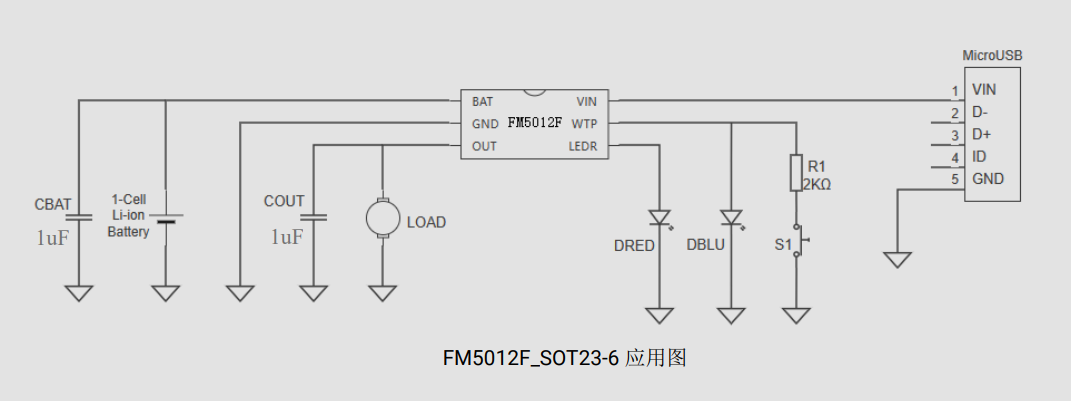

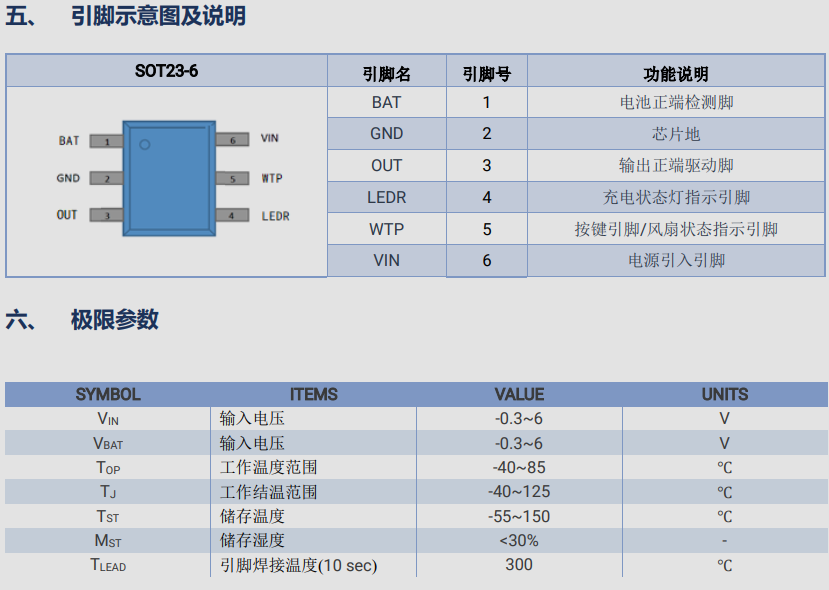

充电管理

1. 充电模式

FM5012F 用线性方式对电池进行涓流/恒流/恒压三段式充电。当电池电压低于 VTRKL 时进行涓流充电；当电池电压高于 VTRKL 时进行恒流充电；当电池电压接近 VBAT-REG 时进行恒压充电，此时充电电流开始逐渐减小，当电流减小到 IFULL 时，判断电池已经充饱，芯片终止充电，待电池电压降低到VRECHG 后进行再次充电(Recharge)。

2. 充电软起动功能

当开始给电池充电时，芯片会控制充电电流逐渐增大到设定值，避免了瞬间大电流冲击引起的各种问题。

3. 充电电流设定

充电电流由内部电路设定为恒流 600 mA,涓流充电为 60mA, IFULL 为 90 mA；可编程设置充饱电压为 500 mA,涓流充电为 50mA , IFULL 为 75 mA；当输入供电不足或芯片温度过高时，IIN-LIM 会下降。
