10Mbit/s高速传输+5000V隔离！详解充电桩驱动电路中的光耦选型与应用方案

在新能源汽车飞速发展的今天，充电桩作为核心基础设施，其内部架构的复杂性往往被忽视。在充电桩系统中，存在着两个截然不同的世界：



1. 高压功率侧：直流 200V-1500V，电流高达 0-600A 的“猛兽”。
2. 低压控制侧：MCU/PLC 供电仅 3.3V/5V 的“大脑”。



如何让“大脑”安全地指挥“猛兽”，同时防止高压侧的浪涌和噪声烧毁控制芯片？光电耦合器（简称光耦）正是解决这一难题的关键器件。它通过“电-光-电”的信号转换机制，在实现高低压域电位隔离的同时，保障了控制信号与采样信号的无失真传输。





场景一：控制信号的“防火墙”（MCU 到 IGBT/MOSFET）



充电桩的充电电压和电流调节，依赖于主控 MCU 输出的 PWM（脉冲宽度调制）信号来驱动 IGBT 或 MOSFET 的栅极。这是充电桩最核心的功率转换环节。

1. 面临的挑战

功率侧（高压）：IGBT/MOSFET 工作于高频开关状态，伴随着 100V 以上电压、10A 以上电流的剧烈变化，产生极大的开关噪声和浪涌。

控制侧（低压）：MCU 引脚耐压通常低于 6V，电路极其脆弱。

如果两者直接连接，高压侧的干扰会瞬间击穿 MCU，导致系统死机甚至损坏。

2. 光耦的核心作用

在此场景下，光耦扮演了“高压与低压的防火墙”角色：

噪声阻断：利用光耦的高共模抑制比（CMTI），拦截高压侧的开关噪声和浪涌，防止其窜入 MCU。

电位隔离：切断“控制侧”与“功率侧”的共地干扰路径，确保 MCU 在纯净的低压环境下稳定运行。

3. 选型实战指南

针对 PWM 控制信号，选型的核心指标是高频传输能力与高隔离电压。



• 数据传输速率：需 ≥10Mbit/s。充电桩 PWM 信号频率通常在 20kHz-100kHz，高速率能保证信号无延迟传输。
• 隔离电压：需 ≥3000Vrms，以适配高压场景下的安全冗余。
• 工作温度：需支持 -40℃~+125℃，适应户外严苛的高低温环境。
• 推荐型号参考：亿光 EL6N137。该型号隔离电压高达 5000Vrms，传输速率达 10Mbit/s，是该场景下的经典选择。



场景二：采样信号的“精准桥梁”（充电模块与 MCU）



为了实现“恒流充电”和“恒压充电”的闭环控制，充电桩需要实时检测输出的直流电流（0-120A）和电压（200V-750V）。这些采样信号通常由分流器、霍尔传感器或电压分压电路获取。

1. 面临的挑战

采样信号直接反映了高压侧的状态。如果将 750V 的分压信号直接接入 MCU，或者信号中混入了电网波动和 IGBT 开关噪声，MCU 将无法做出正确的判断，甚至被高压击穿。

2. 光耦的核心作用



在此场景下，光耦是“精度与安全的守护者”：



• 电位隔离：物理上隔离高压采样回路与低压 MCU 引脚，防止高压击穿。
• 干扰抑制：过滤采样过程中的电磁干扰，确保采样误差 ≤1%（这是充电桩的核心精度要求）。
• 信号保真：保证模拟量或数字量采样的完整性，为 MCU 提供准确的闭环控制依据。

3. 选型实战指南

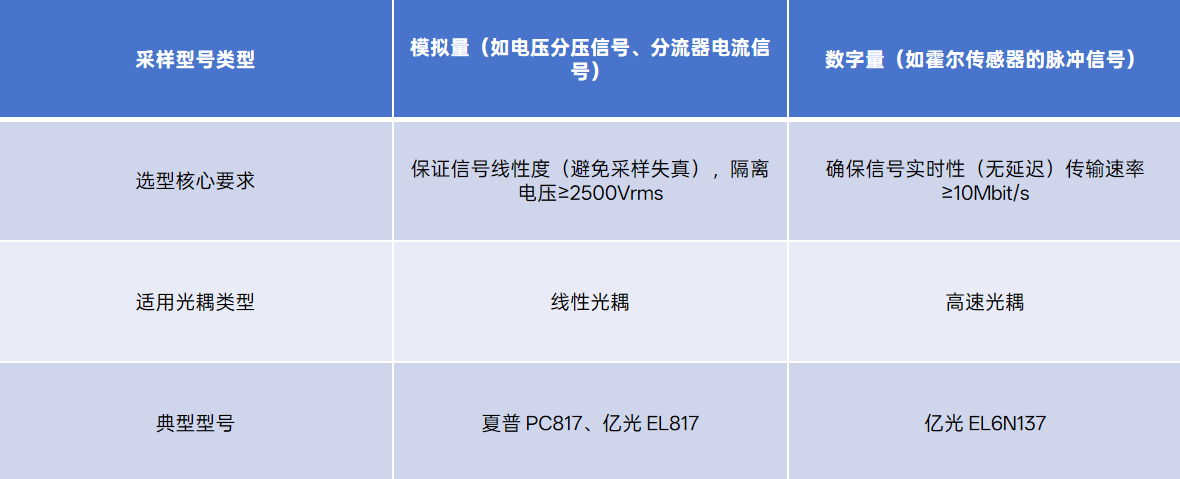

针对采样信号，选型的核心在于信号线性度（针对模拟采样）或实时性（针对数字采样）。需根据具体的采样电路类型（模拟量/数字量）选择对应的光耦产品，确保数据反馈的及时与准确。



总结：不可或缺的三重功能，光耦在充电桩系统中绝非简单的“信号传递员”，而是集安全隔离、噪声抑制、信号保真三重功能于一身的核心组件。
