芯茂微 LP3716CK 调试避坑手记 | 12–24W 机顶盒 / 智能插座低 EMI 电源三大量产故障整改实操

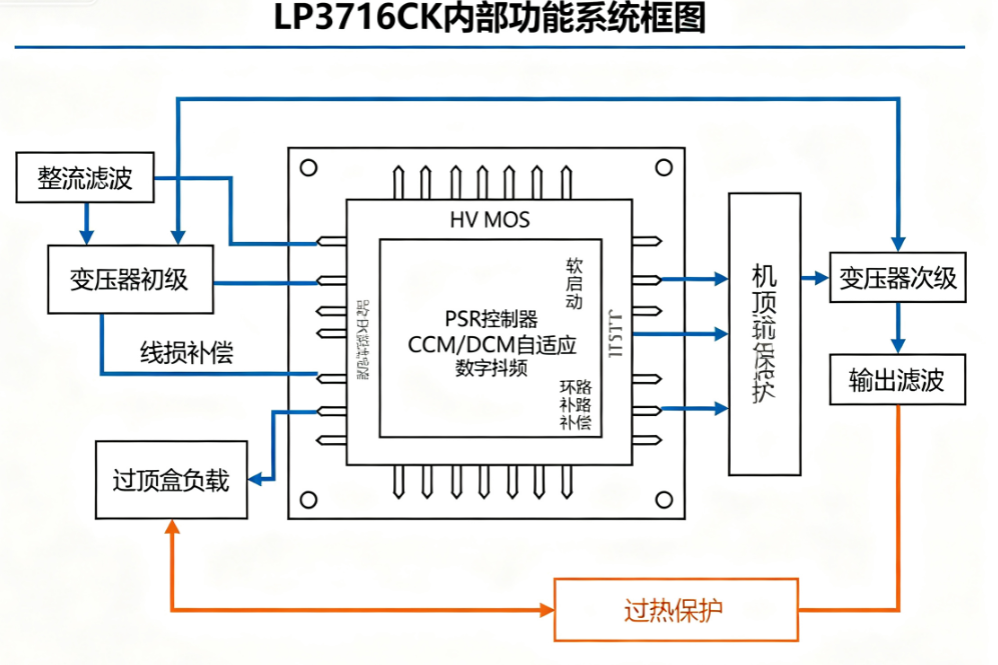

机顶盒、智能插座属于典型间歇性负载设备，采用芯茂微 LP3716CK 方案量产时，三大故障反复出现：负载 0.1A↔2A 跳变时输出电压大幅漂移、轻载输出纹波超标、150kHz~1MHz 传导 EMI 峰值过高，安规一次通过率不足 75%，多次改版拖慢新品上市周期。本文结合智能家居电源批量调试案例，拆解故障根源与标准化整改方案，梳理环路、接地调试避坑细节。



一、三大量产故障根因与整改实操

故障 1：负载跳变电压漂移，主控供电不稳定

根因：环路 RC 补偿电阻阻值偏大、功率地与信号地共点走线，大电流跳变产生地弹噪声干扰稳压环路。 整改实操：统一采用 22kΩ+100nF 标准补偿网络；模拟地、功率地采用单点星形接地分割，整改后负载跳变电压波动从 ±180mV 压缩至 ±60mV，满足机顶盒主控供电精度标准。

故障 2：轻载输出纹波偏大，摄像头画面横纹干扰

根因：VDD 供电滤波仅单颗电解电容，缺少高频陶瓷滤波，轻载开关纹波直接耦合至输出端。 整改实操：VDD 回路搭配 10μF 电解 + 0.1μF 陶瓷复合滤波，输出端增加 1μF MLCC 陶瓷电容，轻载纹波控制在 10mV 以内，彻底消除设备画面横纹干扰。

故障 3：传导 EMI 批量超标，整改耗时长

根因：变压器初级环路走线过宽过长，无抖频降噪优化，固定频点干扰超标。 整改实操：压缩功率环路面积，启用芯片分段数字抖频，搭配初级小型 Y 电容，无需额外共模电感即可通过传导 EMI 测试，安规一次通过率提升至 96%。

二、中端电源调试 4 大避坑要点

1. 接地设计：严禁功率地、信号地大面积混合铺铜，必须单点汇流；
2. 环路补偿：禁止随意更换 33kΩ 以上补偿电阻，会加剧负载跳变漂移；
3. 变压器：EE13 磁芯适配 12~24W 全功率区间，批量采购统一规格；
4. 软启动：13ms 内置软启动无需外接元件，增加电容会加大上电冲击。

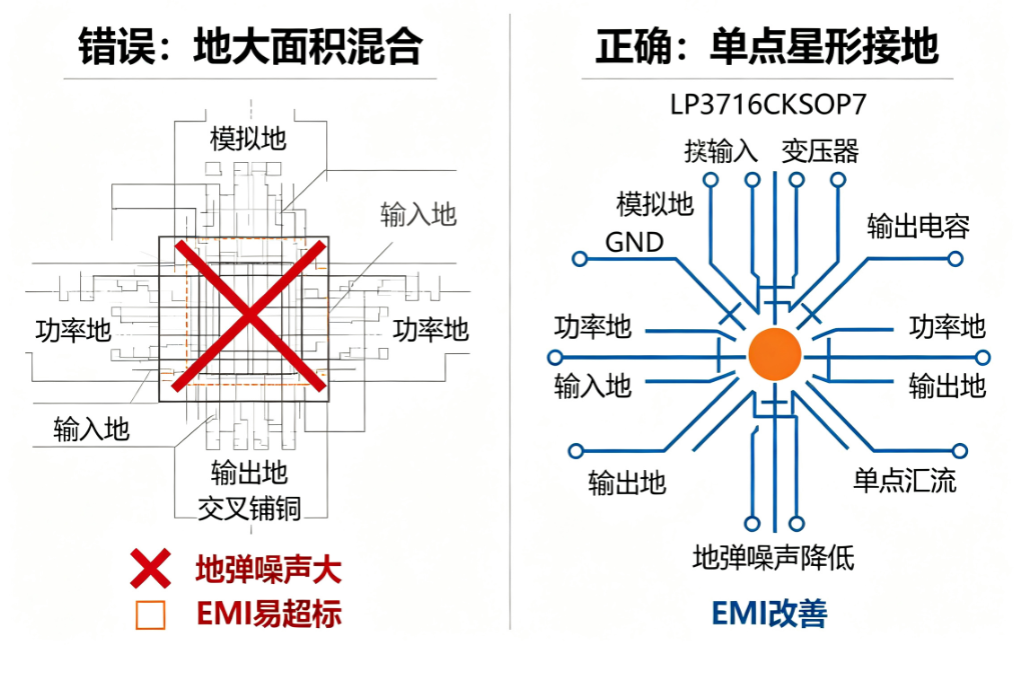

单点星形接地 PCB 布线示意图



三、同功率段可替代型号选型参考

1. GP8892CS/GP8892CAS：同 12~24W 功率国产替代，极致成本优势，大批量平价智能插座适配；
2. LP2179B：10W 以内降级替代，小型台灯、充电仓低负载设备适用；
3. LP3667AH：24W 以上功率升级，快充、小型工控大功率设备适配。



四、工厂量产一站式配套支持

深圳市粤华信为芯茂微官方一级代理，LP3716CK 原厂专属产能配额充足，长期稳定现货供应，可协助智能家居工厂签订年度锁价锁量订单，平稳应对芯片涨价、交期波动。 粤华信一站式电源方案开发可输出原理图 PCB BOM、中小电源工厂 DEMO 快速打样方案团队，FAE 上门、整套 BOM 交付、工厂定制开发，全国不限地区对接工厂项目，可快速完成样机打样、环路调试、EMI 整改、批量方案落地，极大缩短新品量产周期。



五、选型总结

LP3716CK 针对 12~24W 间歇性负载智能家居设备专项优化，调试核心把控环路补偿、接地布局、供电滤波三点，即可解决绝大多数负载、EMI 类量产故障；中小智能家居工厂缺少专职电源 FAE，可对接一站式方案开发服务，降低样机改版与调试人力成本。
