5.14 端接与串扰

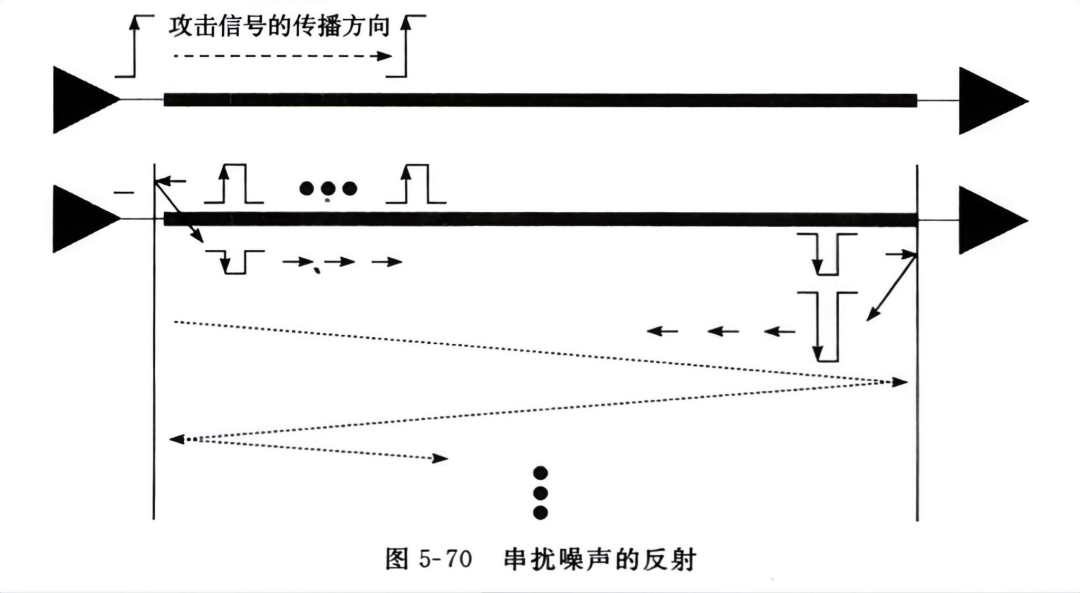

       对数字信号进行适当的端接也可以有效减小串扰。一方面，如果没有匹配端接，后向传播的串扰信号到达受害线的近端时，由于受害线驱动器输出阻抗小于传输线阻抗，串扰信号在近端发生负反射，反射后向远端传播。由于输入端的输入阻抗很高，相当于开路， 反射的串扰噪声到达受害线接收端发生正发射，反射波又向近端传播，如此周而复始，直至幅度衰减为0。同样的过程也发生在远端串扰噪声上。因此，没有端接的情况下，两种串扰噪声在传输线中反复反射叠加。图5-70就显示了这一过程。

     另一方面，由于没有端接，攻击信号满幅度传播到末端后，由于全反射，产生一个幅 度很高的反射信号向回传播，这个反射回来的信号在受害线中也会产生串扰噪声。攻击信号的每一次反射都会在受害线中产生串扰，直到反射波逐渐衰减为0。

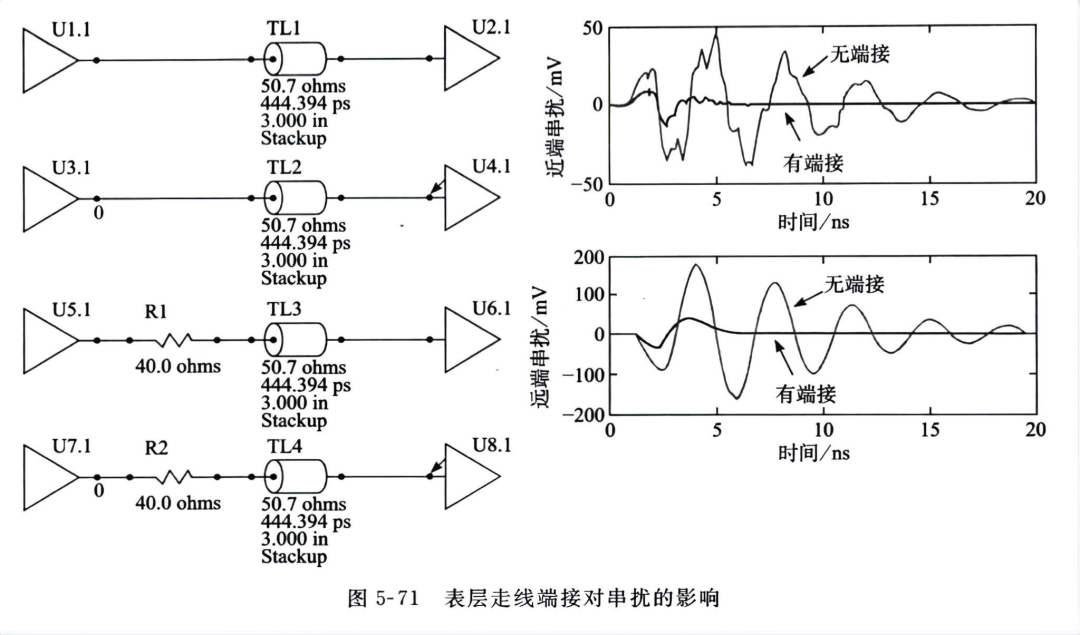

       两个方面综合起来，由于反复的反射干扰并叠加，最终使受害线的近端串扰和远端串 扰都增加。图5-71显示了表层走线情况下，匹配端接对于串扰的影响。不论近端串扰还是 远端串扰，都会因适当地端接而改善。

       在信号完整性中，很多问题都是互相关联的，解决了其中一个问题，可能其他方面也 会有改善，分析清这些问题之间的联系，才能更好地把握该怎样采取措施来解决问题。尽 管反射和串扰的成因不同，但是减小反射确实能间接地减小串扰。
