JSC3290 是一款低功耗、高性能、即插即用型 OOK 射频接收器

描述
JSC3290 是一款低功耗、高性能、即插即用型 OOK 射频接收器，该芯片具有 2.5V - 5.5V 较宽的输入电压范
围，灵敏度高达到-109dBm，工作频段为 300 - 480 MHz，支持 1 - 5 Kbps 的数据率传输。采用 SOP-8 封装类型，

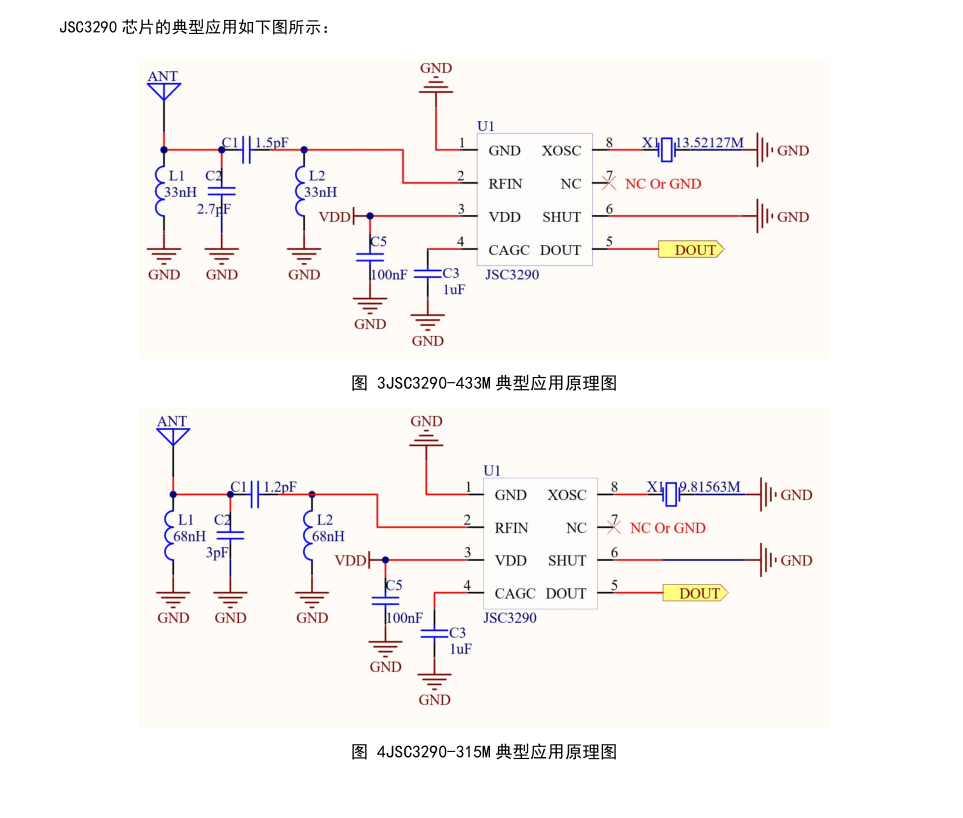

应用时仅需天线端阻抗匹配网络、VDD 退耦电容和 AGC 滤波电容，VDD 电路上无需增加防过冲电阻，从而降低应用成
本。



1.2功能特性
 频率范围： 300 - 480 MHz
 接收灵敏度： -109 dBm（1 Kbps）
 数据率范围： 1 - 5 Kbps
 电压范围： 2.5V – 5.5V
 低功耗：4.3 mA @ 3.3V（315 MHz）
 SOP8 封装
1.3典型应用
 远程控制系统
 遥控报警器
 无线照明控制系统
 遥控门禁系统



JSC3290 芯片采用 SOP-8 封装





JSC3290 由以下几个电路组成：低噪声放大器，混频器，镜像抑制带通滤波器，中频放大器，峰值检测器，低通
滤波器，自动增益控制，晶体振荡器电路，锁相环电路，电压参考和偏置电路，以及逻辑控制电路，是一款数模混合
设计的一体化接收机
