电磁仿真常用数值算法分类及原理详解

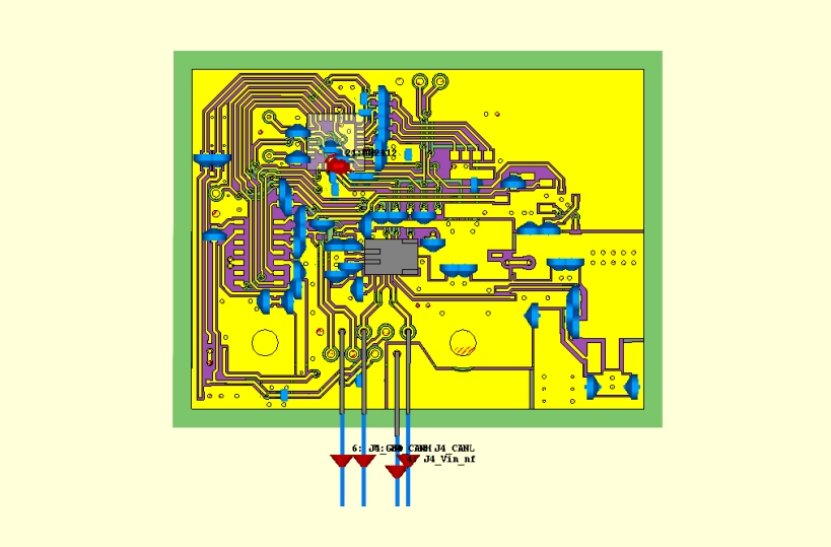

电磁仿真依托数值计算方法求解麦克斯韦方程组，对电磁波传播、辐射、散射及多场耦合行为完成数字化复现，现已大量应用于天线开发、微波器件设计、电磁兼容测试、雷达探测、高速信号电路仿真等工程场景。按照数值求解思路划分，行业主流电磁仿真算法主要分为频域微分类、时域微分类、积分方程类三大体系。不同算法在网格适配能力、计算耗时、仿真精度层面各有优劣，依据工况合理选择算法，是兼顾仿真效率与计算准确度的核心前提。本文梳理工程实践中高频使用的基础及进阶电磁仿真算法，对比各类算法底层原理、优缺点与适配工况，为工程师仿真建模工作提供选型依据。

一、三大核心主流算法
有限元法（FEM）、时域有限差分法（FDTD）、矩量法（MoM）是电磁仿真领域的三大基础算法，绝大多数商用仿真软件均以此为核心开发，可覆盖绝大多数常规电磁仿真场景。

（一）有限元法 FEM
FEM是应用最广泛的频域全波算法，核心原理是将连续求解域离散为四面体、六面体等不规则单元，依托变分原理离散求解麦克斯韦微分方程，适配各类复杂几何结构与介质模型。该算法支持自适应网格加密，可精准拟合曲面、薄壁、微小精细结构。

核心优势：网格适配性强，精细结构仿真精度高；频域求解稳定性好，单频、窄带仿真结果可靠；可兼容各向异性、多层复合等复杂介质材料。

固有短板：需对空气、介质全域进行体网格剖分，面对电大尺寸模型时，网格量大、内存消耗高、计算耗时久，不适用于超大尺寸、超宽带快速仿真场景。

典型应用：微波滤波器、谐振器、腔体器件、天线精细参数优化、高速PCB、低频静场仿真，代表软件为HFSS、ANSYS Maxwell。

（二）时域有限差分法 FDTD
FDTD是经典时域全波算法，采用Yee网格对空间离散，将时域麦克斯韦方程差分处理，通过时间步迭代交替更新电场与磁场，完整模拟电磁波传播、反射、散射的动态过程。该算法无需求解大型矩阵，迭代逻辑简单，并行计算能力优异。

核心优势：单次仿真即可输出全宽带结果，无需逐频点计算，宽带场景效率优势显著；网格规则、计算成本低，天然适配瞬态脉冲、时域动态电磁响应仿真。

固有短板：采用均匀立方体网格，对曲面、异形结构拟合精度有限，易产生数值色散；精细结构仿真需全局加密网格，会大幅增加计算量。

典型应用：超宽带天线、电磁脉冲仿真、雷达RCS计算、瞬态电磁响应分析，代表软件为CST、FDTD Solutions。

（三）矩量法 MoM
MoM是基于积分方程的频域算法，与FEM、FDTD的全域体网格不同，仅需对模型金属表面、边界进行面网格离散，结合格林函数与场等效原理求解电磁场，无需剖分空气域，极大精简网格数量。

核心优势：计算资源消耗低，适配各类电大尺寸开域模型；无边界截断误差，远场辐射、散射仿真精度极高，是天线远场分析的核心算法。

固有短板：生成稠密计算矩阵，对电小尺寸、复杂介质体结构计算效率低，难以适配腔体、介质填充等闭合结构仿真。

典型应用：大型天线阵列、飞行器与车载设备RCS散射仿真、金属结构辐射分析，代表软件为FEKO、ADS。

二、常用进阶辅助算法
为弥补单一算法的性能短板，行业衍生出多款优化算法，适配超大尺寸、多尺度、复合耦合等复杂仿真场景。

（一）多层快速多极子 MLFMM
作为MoM的加速优化算法，通过分层分组、远场近似的计算逻辑，规避传统MoM稠密矩阵计算量大的问题，大幅降低电大尺寸模型的算力消耗，广泛用于大型天线阵列、整机RCS仿真。

（二）时域有限积分法 FIT
CST核心算法，基于麦克斯韦积分方程离散求解，融合FDTD时域迭代与FEM网格适配优势，支持混合网格剖分，可兼顾时域、频域复合仿真，通用性极强。

（三）传输线矩阵法 TLM
依托传输线等效模型模拟电磁波传播，时域迭代稳定性强，抗干扰能力优异，主要用于电磁兼容干扰、脉冲耦合、瞬态电磁场专项仿真。

（四）边界元法 BEM
采用边界降维离散求解，网格量极少，适配无限域、低频静场仿真，常与FEM联合使用，解决闭合结构与开域电磁场的耦合仿真难题。

三类核心数值算法具备截然不同的技术优势：有限元法（FEM）适合复杂精细结构的高精度频域分析；时域有限差分法（FDTD）更适配宽频带时域瞬态仿真；矩量法（MoM）则针对电大尺寸开放空间的辐射、散射问题具备独特优势。各类衍生进阶优化算法能够弥补单一算法在计算效率、适用工况上的局限性。电磁仿真不存在通用万能算法，工程师需结合模型几何尺度、工作频带、结构特征及分析目标完成选型。精准匹配仿真算法、标准化建模流程，能够大幅提升计算效率与结果准确度，同时规避数值偏差、计算不收敛等失效风险。
