Profinet转Modbus TCP网关3类典型工业应用案例

（SG-PNh750-TCP-210）

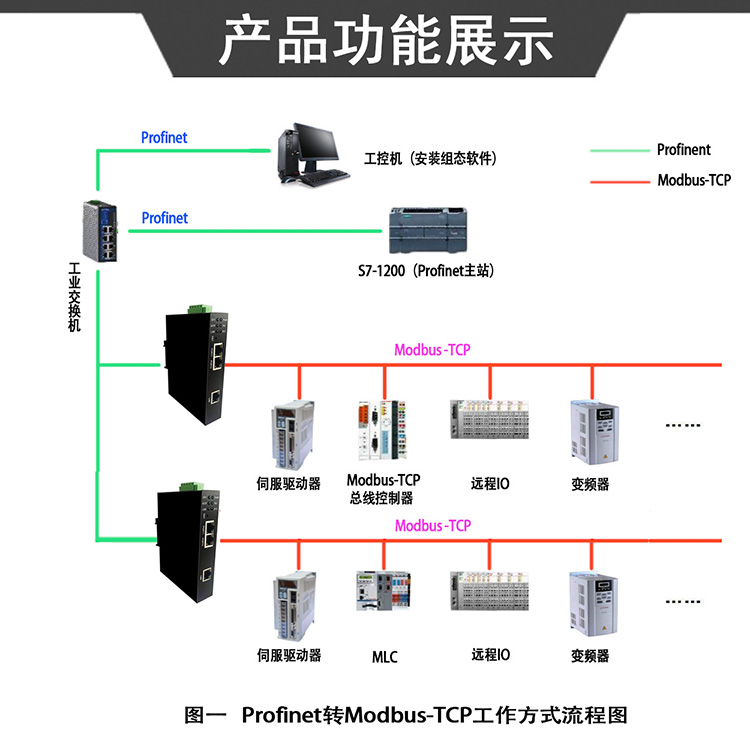

网关核心能力：PN 侧作为西门子 PLCProfinet 从站，Modbus TCP 侧可做主站（Client）/ 从站（Server），实现两类以太网协议数据透明映射，适配变频器、伺服、仪表、第三方 PLC 等 Modbus TCP 设备接入西门子 Profinet 系统。
案例 1：产线多台 Modbus TCP 变频器接入 S7-1200 Profinet 控制系统（网关 Modbus Client 主站模式）
场景说明
汽车零部件冲压生产线，8 台国产 Modbus TCP 变频器控制输送辊道、冲压送料机，上位控制采用西门子 S7-1200 PLC（Profinet IO 架构）。变频器仅支持 Modbus TCP，无 Profinet 接口，无法直接挂 PN 总线。
方案配置
1.硬件：三格 SG-PNh750-TCP-210 网关 1 台，PN 口接入 PLC Profinet 交换机；Modbus LAN 口连接 8 台变频器。
2.网关网页配置：工作模式Modbus TCP Client，网关 LAN IP [192.168.1.37](192.168.1.37)，服务器 1~8 依次填入 8 台变频器 IP，分别配置对应从站 ID，端口固定 502。
3.TIA 组态：安装 Master 主站 GSD 文件，网关作为 PN 从站接入 PLC；插槽添加 03H 读保持寄存器、06H 单寄存器写入、0FH 批量写线圈模块，分别读取变频器频率、电流、故障代码，下发启停、转速指令。
4.数据映射：变频器运行参数映射至 PLC 输入区 % IW，控制指令由 PLC 输出区 % QW 下发网关，轮询采集 8 台变频器数据。
应用价值
1.单台网关最多对接 8 台 Modbus 设备，省去每台变频器配独立 PN 转换模块，降低硬件成本；
2.无需变频器程序修改，仅通过网关网页 + TIA 硬件组态完成通讯，无复杂编程；
3.Profinet RT 实时通讯，辊道启停同步性满足产线联动要求。
案例 2：水处理 Modbus TCP 在线仪表对接 Profinet 主 PLC（网关 Modbus Server 从站模式）
场景说明
市政污水厂自动化系统，核心控制 PLC 为西门子 S7-1500 Profinet 主站；水质在线监测仪表（pH、浊度、溶解氧、余氯）均为 Modbus TCP 从设备，仪表自带 Modbus TCP 服务端，需要将检测数据上传至 Profinet PLC，同时 PLC 下发清洗、校准指令给仪表。
方案配置
1.硬件：网关 PN 口接入厂区 Profinet 环网交换机，Modbus LAN 口连接仪表采集交换机。
2.网关网页配置：工作模式Modbus TCP Server，监听 502 端口，作为 Modbus 从站等待仪表 / 上位采集；设置超时断开保障网络故障自动重连。
3.TIA 组态：导入 Slave 从站 GSD 文件，配置网关 PN IP 与 PLC 同网段；拖拽 Input/Output 字节模块定义数据映射区，PLC IO 区与 Modbus 寄存器 0x0000 起始地址一一对应。
4.数据交互逻辑：仪表 Modbus TCP 客户端主动读取网关映射区 PLC 下发的校准、吹扫指令；网关将 PLC 采集的 pH、浊度等实时数据存入寄存器供仪表上位读取。
应用价值
1.支持环网冗余，污水厂现场电磁干扰强，网关 Profinet 芯片抗 EMC 等级高，通讯稳定；
2.数据透明映射，仪表厂商无需适配 Profinet 协议，兼容市面绝大多数标准 Modbus TCP 水质仪表；
3.最大 1440 字节输入 / 输出，可一次性采集数十路水质参数，满足多仪表集中采集需求。
案例 3：仓储物流第三方 Modbus TCP 伺服驱动器接入 Profinet 堆垛机控制系统
场景说明
立体仓库堆垛机主控制器为西门子 S7-1200 Profinet PLC，行走、升降、货叉三轴采用国产伺服驱动器，驱动器仅支持 Modbus TCP，需要实现三轴位置闭环、速度调节、故障报警的实时联动控制。
方案配置
1.硬件拓扑：PLC→Profinet 交换机→SG-PNh750 网关 PORT1/PORT2（菊花链组网），网关 LAN 口接 3 台伺服驱动器。
2.网关模式：Modbus TCP Client 主站模式，网页内填写 3 台伺服 IP 与从站 ID，开启重传使能，设置 Modbus 应答超时 500ms。
3.TIA 程序配置：硬件目录添加对应读写模块，03H 读取伺服实际位置、扭矩、报警码；10H 批量写入目标位置、速度；末尾添加 Modbus Monitor 监控模块，实时判断每条伺服通讯指令是否正常响应。
4.调试仿真：PC 端 Modbus Slave 仿真伺服寄存器，TIA 监控表查看 % IB、% IW 实时位置数据，修改 PLC 输出区数值可同步改变伺服运行速度。
应用价值
1.网关双 RJ45 PN 口支持菊花链式布线，堆垛机控制柜内布线简洁，支持现场快速扩展更多伺服；
2.Profinet 实时 RT 通讯，三轴同步定位误差满足立体库毫米级存取要求；
3.内置通讯监控模块，伺服断线、通讯超时可在 PLC 程序中快速报警，方便现场故障排查。
补充通用优势（三个案例共用产品特性）
1.宽电压 12~24V 双路冗余供电，工厂车间电压波动场景稳定运行；
2.导轨安装，体积小巧 132×100×26mm，控制柜节省安装空间；
3.完整支持 01/02/03/04/05/06/0F/10H 全部标准 Modbus 功能码，兼容变频器、伺服、仪表、第三方 PLC 等绝大多数 Modbus TCP 设备。
