基于 HT for Web 的智慧水泥工厂数字孪生可视化系统技术实现方案

针对水泥行业产线流程长、设备密集、能耗管控复杂、安全监管难度大、多系统数据孤岛等行业痛点，本文基于图扑自研HT for Web前端可视化引擎（底层基于 WebGL/Canvas 纯前端渲染架构），设计一套面向流程制造的 B/S 架构数字孪生管控平台。系统通过BIM 轻量化建模、多协议物联网数据接入、三维粒子物理仿真、GIS 巡检融合、视频融合、UWB 人员定位、低代码工业组态等核心技术，完成厂区全域 1:1 虚实映射，覆盖工艺仿真、设备运维、能效管控、质量监测、安全安防、生产调度全业务模块。本文从底层技术架构、模型预处理、数据交互链路、各业务功能模块技术实现、跨平台渲染优化维度展开解析，不涉及完整业务代码，重点阐述各功能底层实现逻辑与技术选型。

一、系统整体技术架构分层

整套平台采用四层分层架构，实现 “现场感知 - 数据传输 - 前端渲染 - 业务应用” 全链路闭环，核心依赖 HT for Web 作为前端图形渲染底座：

感知采集层：对接水泥厂 DCS、PLC、红外测温、UWB 定位基站、视频摄像头、在线荧光分析仪、皮带秤、烟气监测设备，通过 Modbus、OPC UA 工业协议完成时序数据、视频流、定位坐标原始采集；

数据转发层：部署物联网网关与消息中间件，提供 WebSocket、HTTP、MQTT 等标准化前端适配接口，完成高频数据清洗、降采样、消息推送；前端 JS 脚本通过订阅 / 轮询接口拉取实时指标；

HT 渲染引擎层：基于 WebGL 硬件加速 GPU 渲染，提供 2D 组态面板、3D 场景、粒子物理仿真、BIM 解析、GIS 融合、视频纹理融合全套 API；轻量化模型资源预先导入引擎资源库，通过 JS 调用 API 绑定动态数据与模型交互事件；

业务应用层：基于 HT 低代码组件搭建工艺总览、设备监测、能效驾驶舱、安全管控、人员定位等可视化业务模块，支持 PC 大屏、移动端触屏多终端自适应交互。

核心技术底座 HT for Web 基础特性

HT 为纯前端无插件图形插件，不依赖客户端安装程序，天然适配 B/S 架构，对比传统 WinCC、IFix 等 C/S 组态软件具备跨平台优势：

渲染底层：WebGL+Canvas 双渲染管线，GPU 分担图形计算，视频融合、粒子仿真不占用主线程 CPU 资源；

数据交互能力：提供全套 JS API，支持前端通过WebSocket、HTTP、MQTT等主流网络协议对接后端数据，实时刷新 2D 面板数值、驱动 3D 模型动画、触发设备预警闪烁；

模型兼容：平台配备专属 BIM 产品线，可加载处理 *.ifc、.rvm、.gim、*.stp 等 BIM、GIM 工程模型，支持 CAD 图纸转换；

仿真能力：提供粒子系统、物理仿真算法插件，可实现物料流动、高温烧成、粉尘等动态视觉效果。

二、三维场景模型轻量化预处理技术实现

平台实现厂区 1:1 高精度数字复刻，模型完整流程分为外部建模轻量化处理→HT 引擎导入与场景组装两步，解决工业大场景模型加载卡顿、带宽占用过高问题。

多源原始素材整合与轻量化建模

输入数据源包含厂区卫星地形图、现场实拍照片、建筑 CAD 图纸、设备 BIM 模型、窑炉 / 粉磨设备三维零部件图纸。在专业三维建模软件中完成基础建模后执行轻量化处理：

冗余三角面、隐藏内部构件批量删减；

厂区道路、路灯、绿化、地形环境配套模型批量分层导出，区分静态环境层与动态设备层。

HT 引擎场景组装与 GIS 融合

轻量化模型文件导入 HT 编辑器，完成分层场景搭建：

静态层：厂区建筑、道路、绿化、地形基底，一次加载缓存至浏览器本地；

动态层：回转窑、链斗输送机、粉磨设备、物料仓等可交互设备，独立绑定数据驱动动画接口；

漫游线路集成：通过 HT 内置 API 生成第一人称巡检路径，管理者可沿预设重点区域自动漫游查看产线关键点位运行状态。

场景渲染完成后，叠加 2D 数据面板浮动组件，实现 “3D 实景 + 2D 数据图表” 联动展示，所有场景资源支持浏览器缓存，大幅降低重复打开加载耗时。

三、物联网实时数据前后端交互链路实现

平台所有动态数据、设备状态、预警信息均通过前端 JS 调用 HT API 完成实时渲染更新，数据交互链路标准化流程如下：

后端消息分发

工业现场采集的温度、能耗、产量、设备转速、人员坐标等时序数据，经中间件处理后对外暴露三类前端适配接口：

MQTT：高并发低频传感数据（窑温、仓料位、环境温湿度），采用发布订阅模式，前端建立长连接实时推送；

WebSocket：高频工艺动态指标（喂煤量、三次风温、物料流速），毫秒级双向通信，低延迟驱动粒子、设备动画；

HTTP 轮询：日产量、合格率、能耗统计等静态汇总报表数据，定时拉取更新 2D 图表面板。

前端 HT 数据绑定逻辑

前端通过原生 JS 建立接口监听回调，收到后端数据包后，调用 HT 提供的图形 API 完成多维度动态渲染：

数值面板更新：将电耗、标煤耗、产品合格率等指标绑定至 2D 柱状图、折线图、数字看板组件，自动刷新图表曲线；

模型状态驱动：设备运行 / 停机、故障预警通过 API 修改模型材质颜色、添加闪烁发光特效；

粒子仿真参数联动：物料流速、窑内温度数据作为粒子力场输入参数，实时调整粒子运动速度、颜色梯度、密度。

整套数据交互逻辑解耦业务与渲染，仅通过标准 JSON 数据完成前后端通信，无需修改底层图形渲染代码。

四、核心业务功能模块底层技术解析

4.1 全工艺流程三维仿真可视化模块

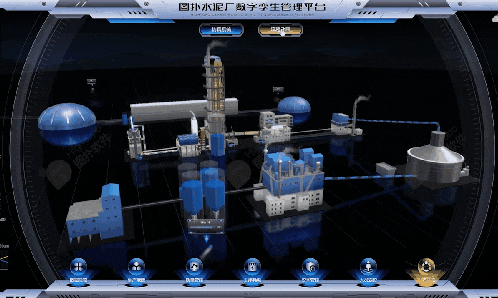

水泥完整工序（破碎→预均化→生料制备→预热分解→熟料烧成→水泥粉磨→成品入库）全链路动态仿真，依托 HT 粒子系统与设备动画 API 实现：

静态工艺流程拓扑搭建 在 3D 场景中按产线真实空间位置排布各工序设备 BIM 轻量化模型，通过 HT 连线组件绘制物料输送链路，划分独立工艺分区图层；

动态物料粒子仿真实现 使用粒子物理算法，为皮带、磨机、回转窑、链斗输送机配置独立粒子发射器：

原料粉磨、水泥粉磨场景：根据实时物料流速数据划分多段流速区间，绑定差异化粒子颜色，直观区分物料加工负荷；

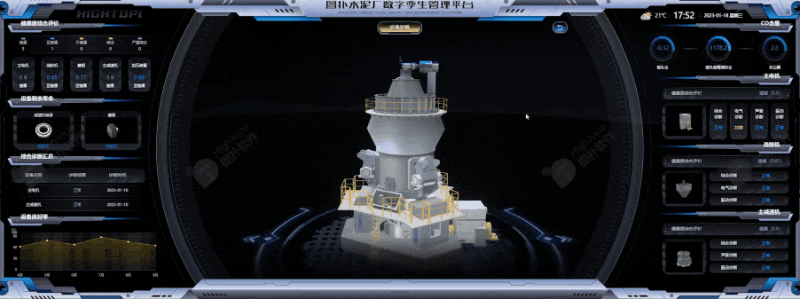

烧成带回转窑仿真：基于窑尾温度、喂煤量、熟料出料温度实时参数，调整高温粒子亮度、流动速度，模拟生料预热、分解、熟料煅烧全过程，同步展示窑头 / 窑尾风量、筒体散热等关键工艺参数面板；

熟料输送链斗仿真：粒子模拟熟料输送状态，链路异常时触发模型闪烁预警，精准定位故障输送段。

4.2 智能化验室与水泥库监测模块

智能化验室质量监测 对接 XRF 荧光分析仪、强度检测仪等化验设备实时检测数据，前端通过 HT 空间点位标记化验工位，绑定样品检测指标面板；集成 UWB 人员定位数据，在三维场景中渲染化验人员实时坐标轨迹，搭配电子围栏 API 实现越界、违规停留自动预警，完成质量检测全流程可视化复现。

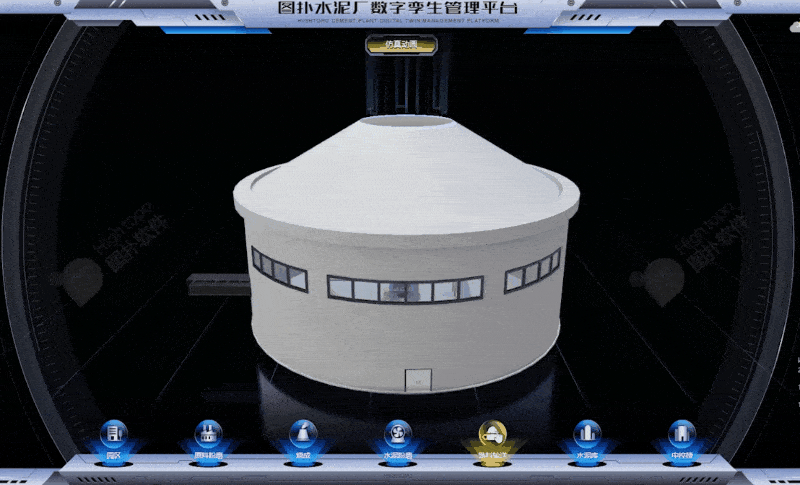

水泥仓储动态监测 水泥库轻量化模型接入料位计采集数据，通过 HT 几何体缩放 API 动态调整库内物料填充模型高度，实时展示仓内存储容量、卸料流量；当料位高于 / 低于阈值时，自动触发场景弹窗告警，同步记录异常时序数据用于后台统计分析。

4.3 设备工况仿真与预防性运维模块

基于历史设备运行时序数据，结合 HT 仿真算法实现设备状态预判可视化：

后端完成多工况下物料速度、设备负载趋势计算，将仿真结果下发前端；

前端接收仿真数据集后，调用 HT 渲染接口生成趋势曲线叠加至 3D 设备旁，对比实时运行参数与标准仿真曲线，直观识别设备异常偏移；

设备故障点位绑定告警事件，异常时模型高亮闪烁，弹窗推送对应处置指引，实现设备故障早识别、早处置，降低停机损耗。

4.4 全域安全管控技术实现

安全模块融合视频流、电子巡更、UWB 定位、电子围栏多类数据，依托 HT 视频融合与空间区域判定 API 实现全域安防：

3D 场景视频纹理融合 采用 WebGL GPU 并行图像处理技术，将厂区摄像头 2D 实时视频流作为纹理贴图映射至 3D 场景对应监控点位，视频解码、画面渲染全部由 GPU 完成，不占用前端 CPU 算力，画面流畅无卡顿，支持场景内直接调取、切换监控画面；

电子围栏区域管控 在 HT 场景中绘制多边形受控区域（窑炉区、煤粉仓、高压配电室等高危区域），绑定区域判定接口；结合 UWB 人员定位坐标实时校验，当人员 / 外来访客坐标落入受控区域时，立即触发声光告警、轨迹记录；

人员三维精准定位 前端接收 UWB 基站上传的人员三维坐标、人员健康状态数据，调用 HT 标记 API 在场景内生成人员标识，支持历史轨迹回放、厂区人员数量实时统计；区分内部员工与临时外来人员两套定位管控逻辑，实现厂区人员安全闭环监管。

4.5 生产、能耗、质量一体化低代码组态管控

平台替代传统工业组态软件，基于 HT 2D/3D 低代码组件搭建全维度生产管控驾驶舱，核心技术优势为 Web 端轻量化部署：

能耗与生产数据可视化 实时接入熟料综合电耗、标煤耗、吨熟料发电量、各工序产量、生产计划完成率数据，通过 HT 内置折线、柱状、环形图表组件动态渲染，支持多时段数据对比、产量缺口自动标红提醒；

全流程质量组态监控 整合生料配比、熟料三率值、水泥强度、原煤品质、分解率等全链条质量指标，搭建一体化 2D 质量组态面板；将质量阈值规则写入前端 JS 逻辑，指标超标时联动对应工序 3D 模型告警；

低代码快速部署能力 HT 提供标准化工业图元库（磨机、回转窑、皮带、料仓、阀门等），无需底层图形开发，拖拽式搭建产线组态画面；支持数据字段一键绑定，快速完成生料、煤粉、熟料多条产线监控页面开发，适配工厂快速数字化改造需求。

五、跨平台交互与渲染优化技术方案

HT 基于纯 Web 前端技术天然支持多终端访问，针对不同设备做分层交互适配：

交互手势适配 API PC

端支持鼠标拖拽旋转、滚轮缩放、右键巡检路径设置；移动端触屏封装专用交互逻辑：单指旋转场景、双指缩放、三指平移，一套场景资源同步适配大屏、平板、手机终端；

大场景渲染性能优化手段

资源按需加载：厂区分区块动态加载模型，仅加载当前视口内场景资源；

粒子渲染分批调度：高峰时段降低非核心区域粒子渲染密度，保障页面帧率稳定；

浏览器缓存机制 静态模型、贴图等资源持久化缓存，二次访问无需重复下载，降低网络带宽压力。

六、系统技术落地价值总结

本套基于 HT for Web 的数字孪生水泥工厂平台，通过 WebGL 轻量化 3D 渲染、多协议物联网数据实时交互、BIM 轻量化解析、粒子物理仿真、GIS 巡检融合、视频纹理映射、UWB 三维定位等成套前端可视化技术，解决传统水泥工厂多系统割裂、监控可视化程度低、跨终端部署困难、设备工况无法直观仿真等技术痛点。 技术层面摆脱传统工业组态软件本地客户端限制，以 B/S 架构实现云端轻量化访问；业务层面完成人、机、料、环、安全要素虚实联动可视化，依托仿真与实时数据联动实现降耗增效、安全风险前置预警，为水泥行业智能化、绿色低碳数字化转型提供标准化前端数字孪生技术方案。
