5.5V/1.5A高精度升压式PWM调光LED背光驱动器使用参数与极限

概述：

PC3303是一款用于LED背光应用的白色LED驱动器。内置升压转换器，可将输出电压提升至33V，以驱动多达9个串联的LED。高效升压转换器工作频率为1MHz，可使用小尺寸电感和陶瓷电容。白色LED的电流是通过连接在FB引脚上的电阻来编程的。在满量程时，FB引脚的电压被调节为200mV。可以向CTRL引脚施加一个PWM信号，以调整FB引脚的直流电压，从而在不产生可听噪声的情况下编程LED电流。PC3303支持在10kHz至100kHz的宽频率范围内进行0.3%-100%的PWM调光，且调节度高。PC3303具有低噪声、小尺寸、高效率和强大的保护功能。保护功能包括欠压锁定（UVLO）、内部软启动、逐周期升压电流限制、针对LED开路故障的输出过压保护以及热关断。PC3303采用节省空间的低矮型DFN2x2x0.75 6引脚封装和SOT23-6封装。

特性：

 #输入电压范围：2.7V至5.5V

 #10kHz至100kHz时0.3%-100%的PWM调光

#支持高精度0.3%的PWM调光#1MHz升压开关频率

#支持多达9个LED串联 #200mV LED电流感应电压基准

#4P5S LED连接时90%的高效率 #250uA静态电流（VFB=1V）

#内部环路补偿

#保护功能：

软启动 输入欠压锁定（UVLO） 逐周期升压限流保护 LED开路故障33V

过压保护 热关断保护

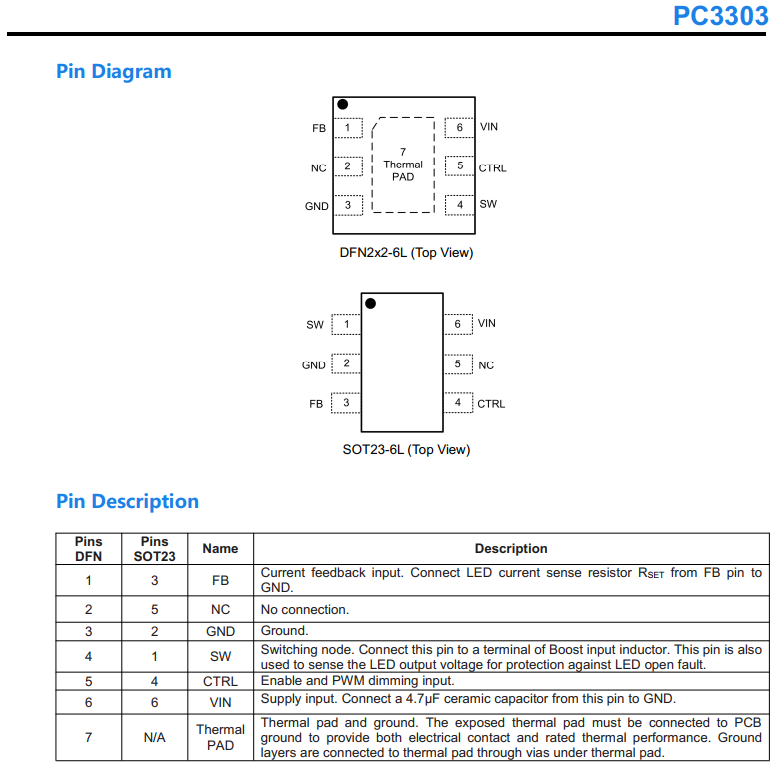

#封装 DFN2x2x0.75mm - 6L SOT23-6 符合RoHS标准且无卤素 100%无铅（Pb）

应用：

#智能手机

#带有LED显示屏的便携式设备

#便携式媒体播放器
