华众芯微 GP8891CAS 调试避坑手记｜12W 六级能效快充 / 适配器电源三大量产故障整改实操

前言

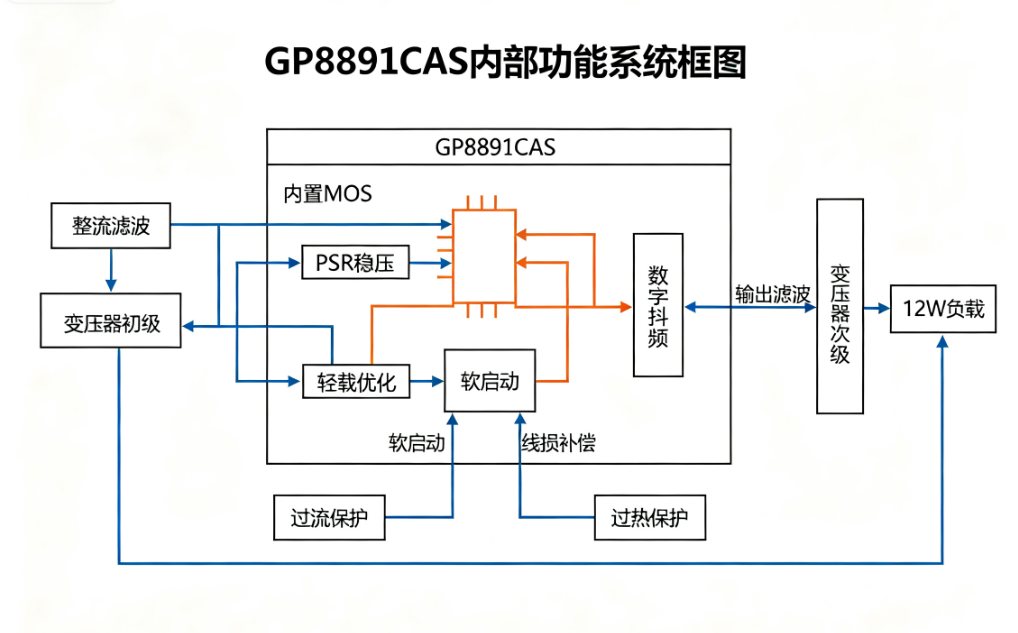

在 12W 小功率快充、机顶盒辅助电源、智能插座适配器和小家电电源项目中，华众芯微 GP8891CAS 是一颗适合低成本量产的原边反馈电源芯片。它内置高压 MOS，省去光耦和 TL431 次级补偿电路，BOM 结构更简洁，对中小电源工厂控制成本和缩短打样周期比较友好。

但低成本方案并不等于 “贴上去就能量产”。实际样机调试中，很多工厂仍会遇到轻载纹波偏大、六级能效余量不足、小体积 PCB 散热紧张等问题。本文围绕 GP8891CAS 的典型应用、三大量产故障、PCB 避坑和国产替代选型展开，给研发和采购提供可落地的调试参考。

---

一、三大量产故障根因与整改实操

故障 1：轻载纹波偏大，待机画面出现横纹

根因： VDD 滤波单一，输出端高频去耦不足，轻载开关纹波直接耦合到输出。 整改： VDD 采用 10μF 电解 + 0.1μF 陶瓷电容复合滤波；输出端增加 1μF MLCC 陶瓷电容。整改后轻载纹波更容易控制在合理范围内，主控供电更稳定。

故障 2：六级能效余量不足，空载功耗偏高

根因： 变压器初级损耗偏大，VDD 静态损耗偏高，轻载控制未做优化。 整改： 变压器初级电感按轻载损耗优化；VDD 滤波元件选择低损耗方案；避免额外增加不必要的外接元件。整改后空载功耗更容易满足六级能效要求。

故障 3：小体积 PCB 散热紧张，满载温升偏高

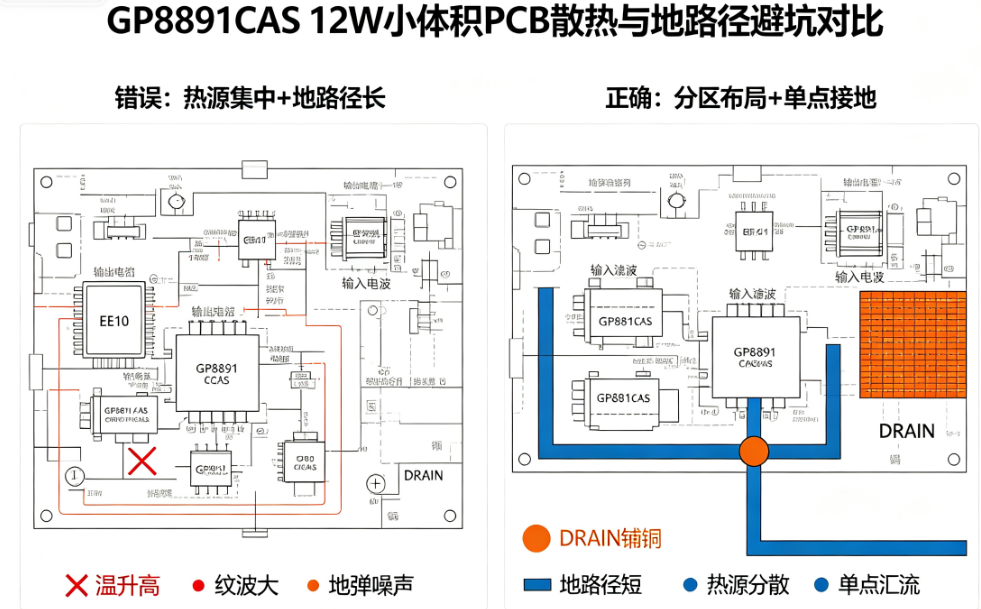

根因： 芯片、变压器和输出电容布局过于集中，热量无法有效散出；DRAIN 和 GND 区域铺铜不足。 整改： 采用 “输入滤波 — 变压器 — 芯片 — 输出滤波” 顺序布局；DRAIN 和 GND 区域合理铺铜；输出电容避开高温区域。整改后小体积外壳温升更均衡。

---

二、落地调试 4 大避坑要点

1. VDD 滤波电容必须贴近引脚

VDD 滤波电容远离芯片会导致供电纹波偏大，轻载和待机稳定性变差。0.1μF 陶瓷电容应尽量靠近 VDD 引脚。

2. 地路径不要绕远

小体积 PCB 空间有限，地路径应短、粗、直接。模拟地和功率地建议单点汇流，避免地弹噪声影响输出电压。

3. 变压器参数不要随意降规格

12W 应用中，变压器初级电感、匝数和气隙会直接影响效率、温升和 EMI。不能只按 6W 经验套用，应按 12W 工况重新确认。

4. 输出电容不要只看容值

输出电容的 ESR 和损耗会影响轻载纹波和能效表现。小功率六级能效方案中，建议搭配低 ESR 电容。

---

三、同场景可替代型号选型参考

LP2179A： 5W 小功率低功耗方案，适合耳机充电仓、手环充电器。 LP2179B： 10W 功率方案，适合台灯、门锁、美容仪。 LP3667A： 24W 升级方案，适合小体积快充、机顶盒辅助电源。

---

四、工厂量产支持

若工厂研发、采购在样机调试、六级能效整改、国产替代备货环节遇到各类调试难题，我司可提供完整样品测试、整机方案落地一对一技术支持。

粤华信一站式电源方案开发可输出原理图 PCB BOM、中小电源工厂 DEMO 快速打样方案团队，FAE 上门、整套 BOM 交付、工厂定制开发，全国不限地区均可承接 12W 小功率快充、适配器和小家电电源项目。

---

五、选型总结

华众芯微 GP8891CAS 适合 12W 六级能效快充、机顶盒辅助电源、智能插座适配器和小家电电源应用。调试重点围绕 VDD 复合滤波、变压器参数、小体积散热铺铜和地路径设计。对于追求成本控制、能效达标和稳定量产的中小电源工厂，GP8891CAS 是值得重点评估的国产替代方案之一。
