拆解数字电源闭环链路的关键设计要点

在实际设计过程中，每一个关键模块——从 ADC 采样，到 PWM 执行，再到补偿器算法——都会对系统性能产生具体且可量化的影响。

为了更直观地理解这些影响，我们进一步进入设计过程，从信号采样、执行控制到算法补偿，逐步拆解每一个环节在实际应用中的关键约束与优化思路，查看每一步背后的设计关注点与典型问题。

ADC采样设计要点

介绍ADC的基础知识和设计中的需关注的问题点：ADC转换时间延迟、频率混叠与量化误差三大问题。

1.ADC：

ADC是模拟到数字的接口，采样时间和结果都是离散的，采样和转换的时间会引入控制延迟。

2.频率混叠：

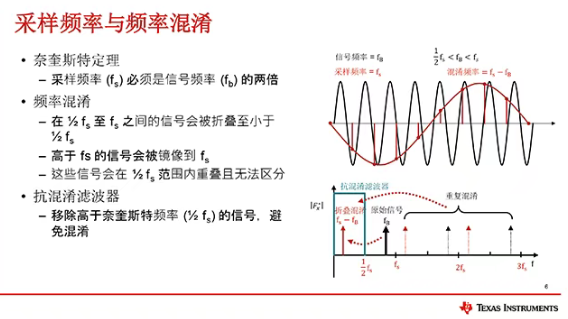

被采样信号都会落在 0 到 1/2 采样频率的频带以内，需要通过抗混叠滤波器进行分辨。

3.量化误差：

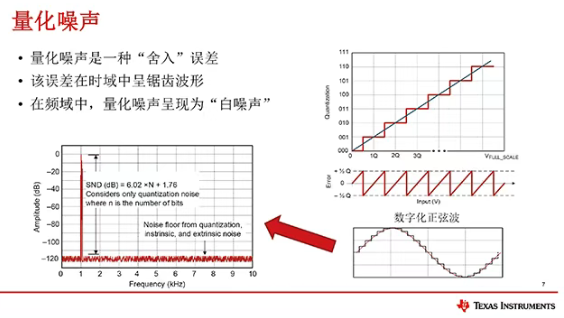

有限位数给数字控制带来固有底噪，计算过程也会引入截断误差，有效位数过低时影响尤为显著。

数字PWM配置与精度

数字 PWM 比模拟 PWM 更加灵活，但数字 PWM 不能连续调节，会引入有限幅震荡(Limit Cycle Oscillation)， C2000 的高分辨率 PWM 可以解决 PWM 精度的问题。

1.PWM 的原理：

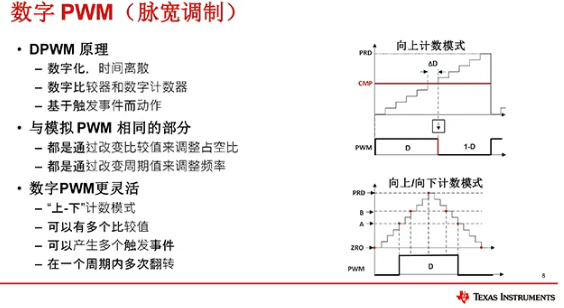

通过数字计数器和数字比较器触发锁存器动作，比模拟PWM更灵活;

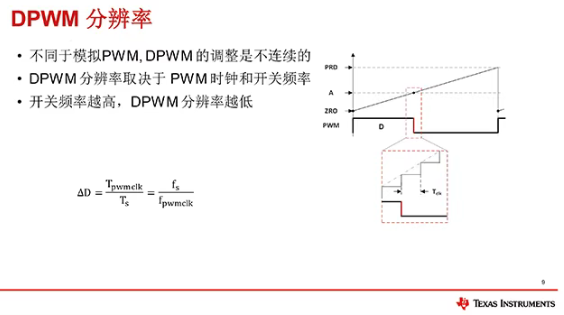

2.DPWM 的分辨率：

数字 PWM 基于 PWM 时钟动作，分辨率跟 PWM 周期相关;

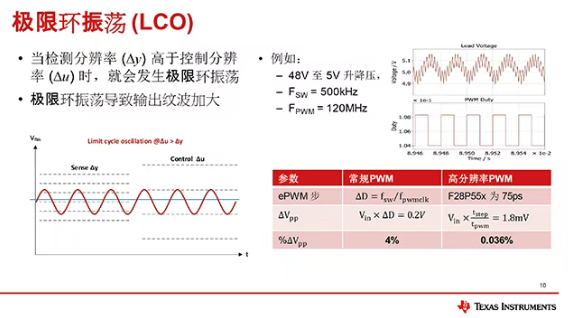

3.有限幅震荡：

当检测分辨率(Dy) 高于控制分辨率(Du)时存在极限环振荡。高频高带宽情况影响较大，需要使用 HRPWM 解决。

数字补偿器设计

数字补偿器和模拟补偿器可以等效近似，但只在离散时间上计算控制数列，作用域受奈奎斯特采样频率限制;需注意设计积分器的抗饱和机制，保障大动态响应性能。

1.数字补偿器的工作原理和实现方式：

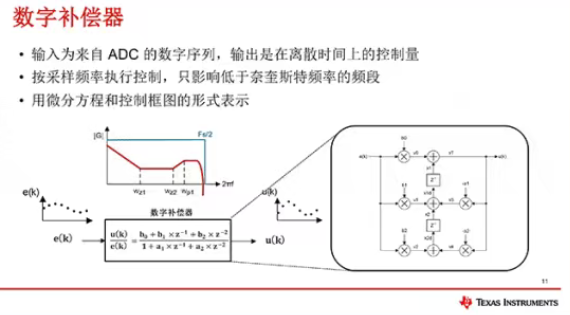

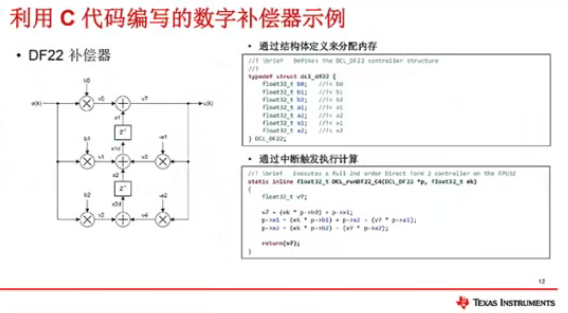

用数字差分方程和控制框图的形式表示，在离散时间上计算，输入输出为数字序列，作用域受奈奎斯特采样频率限制;

2.数字补偿器和模拟补偿器对比分析：

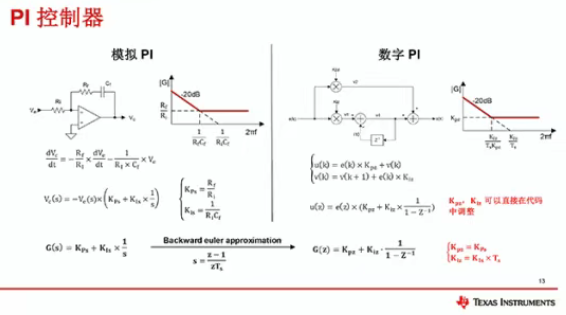

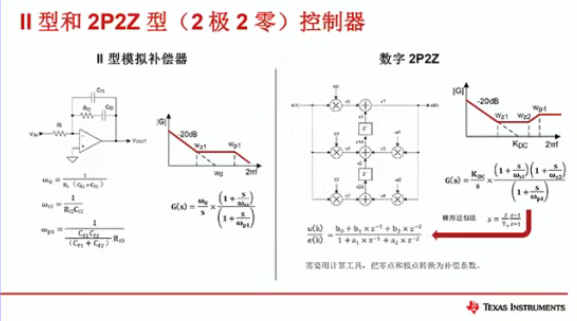

对比介绍 PI 补偿器和 II 型(2P2Z)补偿器的模拟和数字实现方式;

3.抗积分饱和：

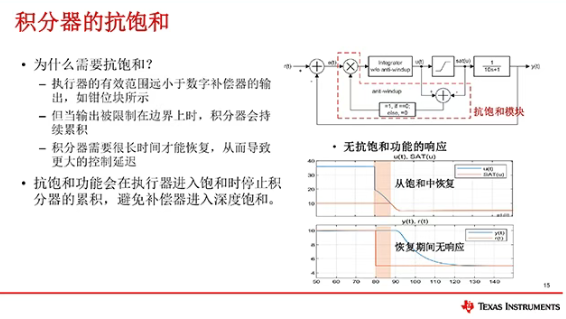

输出限幅时停止积分累加，防止深度饱和，确保扰动消除后系统快速恢复。

环路补偿器设计示例

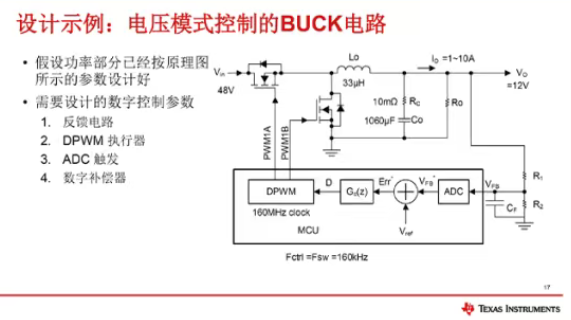

以电压模式 BUCK 为例，介绍数字控制中 ADC 和 PWM 的配置方法，和数字补偿器的设计过程。

1.设计反馈电路：

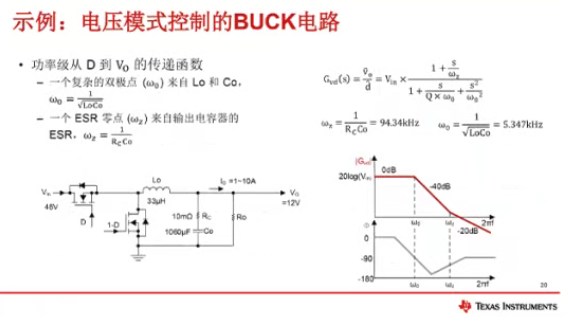

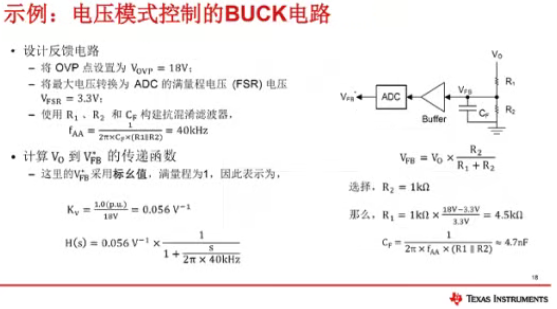

考虑采样信号的最大范围，映射到 ADC 的转换区间内，结合功率电路分析被控对象的传递函数;

2.配置 ADC 和数字 PWM ：

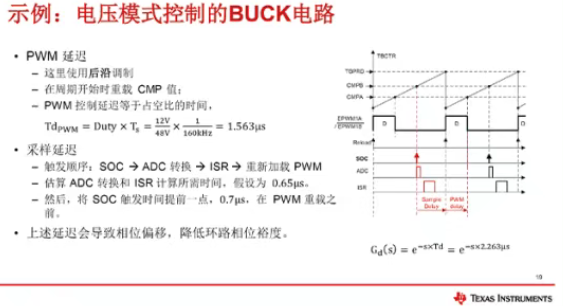

考虑数字补偿器的计算时间和 ADC 采样延迟，设计 ADC 的触发源和 PWM 的更新时刻，最小化数字控制延迟。

3.计算数字补偿器：

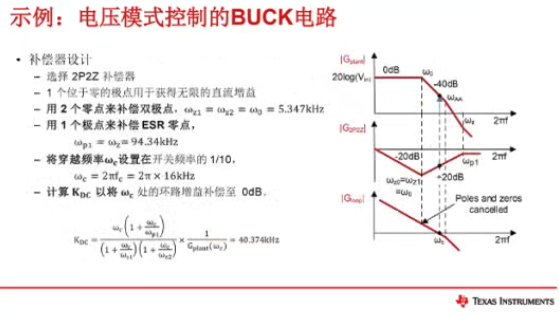

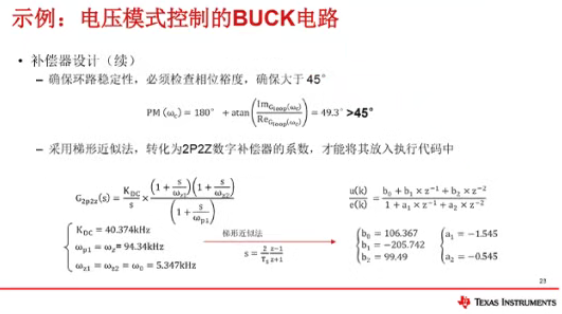

根据被控对象合理配置数字补偿器的零极点和直流增益，让增益曲线在目标频点以 -20dB/dec 穿越 0dB 横轴，并验证相位裕度确保环路稳定性;

结语：

从数字电源控制的核心链路出发，系统介绍了 ADC 采样、数字 PWM 以及数字补偿器的关键设计要点，并结合单电压环 Buck 示例，完整展示了数字控制环路的设计过程。

相比传统模拟方案，数字控制不仅能够实现功能等效，更重要的是通过对结构与参数的灵活配置，使控制系统具备持续优化的能力，从而在性能、稳定性与复杂控制需求之间实现更优平衡。
