芯茂微 LP3568AG 调试避坑手记｜18–30W PD 快充 / 小家电隔离电源三大量产故障整改实操

前言

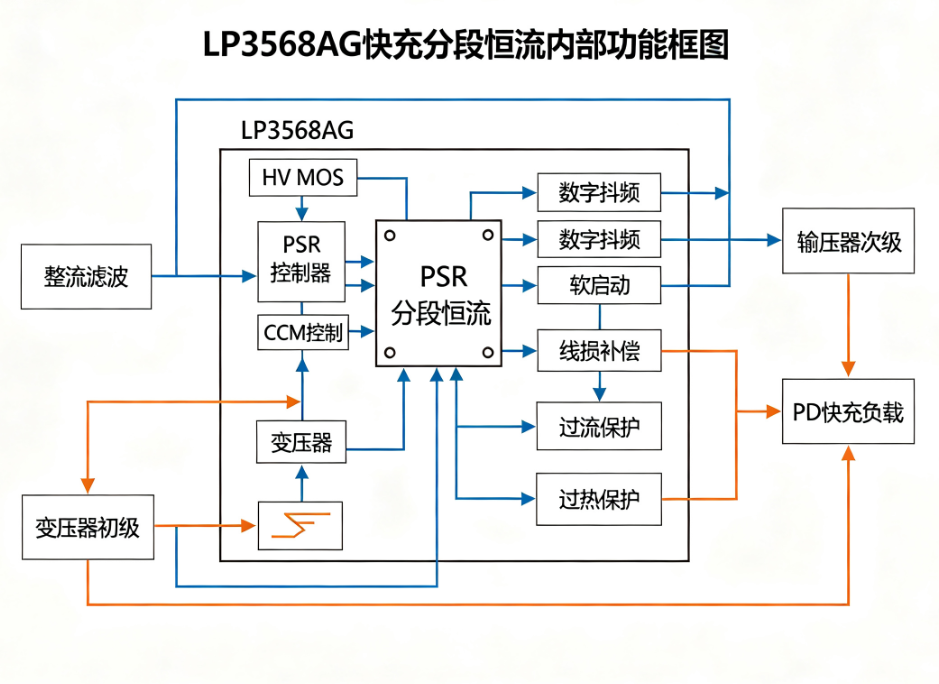

18–30W PD 快充、美容仪、小型扫地机适配器需要隔离原边方案，兼顾快充分段恒流、六级能效、小体积需求，芯茂微 LP3568AG 内置高压 MOS，支持分段恒流快充曲线，CCM 重载模式，适配家用快充、小家电隔离电源量产。 批量调试中工厂三类故障高发：快充档位切换电压掉轨、满载温升超标、轻载啸叫不良，本文基于 30W 快充样机实测拆解故障根源、标准化整改方案与变压器、PCB 优化要点，给快充、小家电工厂研发备货提供参考。

一、三大量产故障根因与整改实操

故障 1：PD 档位切换电压掉轨，手机快充反复断开重连

根因：环路 RC 补偿带宽偏窄，快充档位跳变时环路响应滞后，输出电压瞬间跌落超 200mV。 整改实操：环路采用 22kΩ+100nF 标准补偿网络，FB 分压电阻选用 1% 高精度阻值；VDD 增加缓冲电阻抑制开关尖峰，档位切换电压跌落控制≤60mV，快充连接稳定无断开。

故障 2：30W 满载外壳温升超标，安规温升余量不足

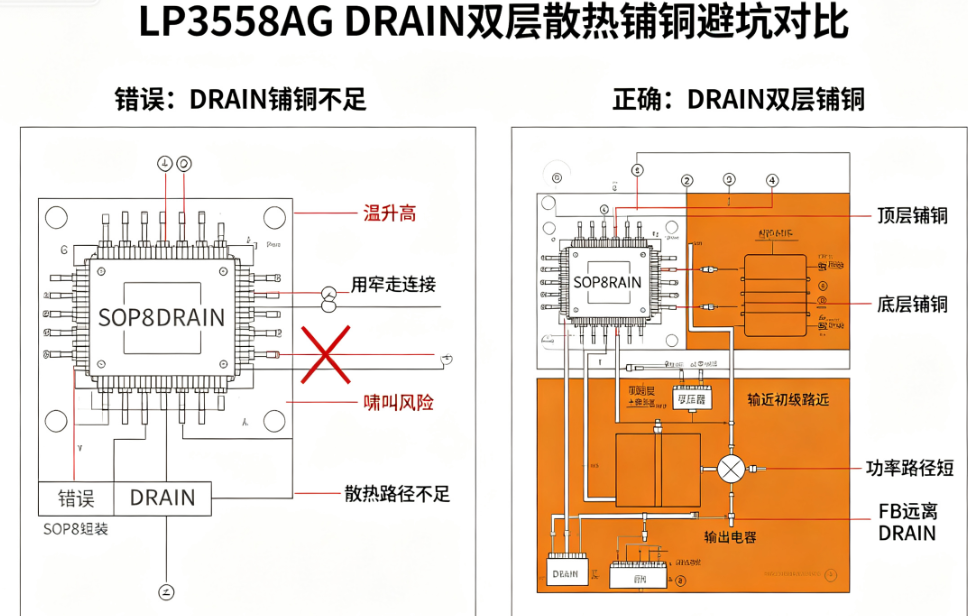

根因：DRAIN 功率引脚铺铜面积过小，EE13 变压器磁芯尺寸偏小，重载磁饱和发热叠加。 整改实操：DRAIN 引脚双层铺铜拓展散热；升级 EE16 磁芯，初级电感 750μH，满载壳温从 77℃降至 66℃，安规余量充足。

故障 3：轻载工况可闻啸叫，终端退货率偏高

根因：轻载开关频率落入人耳听觉区间，变压器骨架无缓冲胶带，输出电解 ESR 偏高放大振动噪声。 整改实操：开启芯片全频段数字抖频；变压器缠绕缓冲胶带，输出更换低 ESR 固态电解，批量啸叫不良率从 14% 降至 0.6%。

二、落地调试 4 大避坑要点

1. PD 快充方案变压器必须预留线损补偿绕组，适配 5V/9V/12V 多档位输出；
2. FB 反馈走线全程远离 DRAIN 功率走线，防止高压噪声干扰稳压精度；
3. 六级能效机型不可随意增大 VDD 电解容值，会抬升空载静态功耗；
4. 30W 满载机型禁止使用 EE10 小型磁芯，长时间重载温升无法达标。

三、同功率可替代型号选型参考

LP3715CL：10–24W 智能家居隔离电源，无快充分段恒流功能； LP3667AH：24–36W 重载快充方案，功率上限更高； GP8892CAS：12–24W 低成本小家电隔离方案，无 PD 快充功能。

四、工厂量产一站式配套支持

深圳市粤华信为芯茂微官方一级代理，LP3568AG 快充产品线原厂配额充足，大批量现货储备，可协助快充工厂年度锁价锁量，规避芯片涨价断供风险。 粤华信一站式电源方案开发可输出原理图 PCB BOM、中小电源工厂 DEMO 快速打样方案团队，FAE 上门、整套 BOM 交付、工厂定制开发，全国不限地区承接 PD 快充、小家电隔离电源项目。 若工厂研发、采购在快充环路调试、温升 EMI 整改、国产替代备货存在难题，可对接完整样品测试、一对一整机落地技术支持。



五、选型总结

芯茂微 LP3568AG 适配 18–30W PD 快充、美容仪、小型家电隔离电源，调试核心把控环路补偿、变压器磁芯规格、数字抖频降噪三点，解决快充掉轨、满载温升、轻载啸叫三大量产故障；快充、小家电工厂缺少大功率隔离电源调试团队，可对接一站式方案开发，降低样机改版报废成本。
