DFN0603超小封装ESD二极管选型号 收藏这篇就够了

在当今汽车电子化、智能化程度不断提升的背景下，静电放电对车载电子系统的威胁日益突出。从车载信息娱乐系统、ADAS到车身控制模块，任何暴露于外部接口或高频信号链路上的电路，都需要高效的ESD保护。DFN0603-2L封装凭借其0.6mmX0.3mm的超小占位面积和优异的电气性能，已成为空间受限型汽车电子设计的首选封装形式。然而，封装尺寸的缩小并不意味着防护能力的妥协——东沃DOWO自主研发的DFN0603-2L车规级ESD系列，在微型化的同时实现了卓越的ESD防护性能。





一、ESD二极管选型核心参数解析

进行DFN0603-2L车规级ESD选型时，应重点关注以下四大维度：

（1）反向工作电压

反向工作电压必须大于被保护信号线的最高连续工作电压，并建议保留20%的电压裕量。例如，5V系统建议选择工作电压≥5V的型号，如DWC0525NS-Q或DWPMB0510D1-Q。

（2）钳位电压

钳位电压是衡量ESD防护效果最直接的指标，它决定了ESD冲击时施加到后端芯片上的峰值电压。工程师应确保所选的钳位电压值低于被保护IC的最大耐受电压，并保留足够的安全裕量。东沃车规级ESD产品线覆盖从超低钳位电压到较高电压等级的不同型号，可满足各类敏感IC的保护需求。

（3）结电容

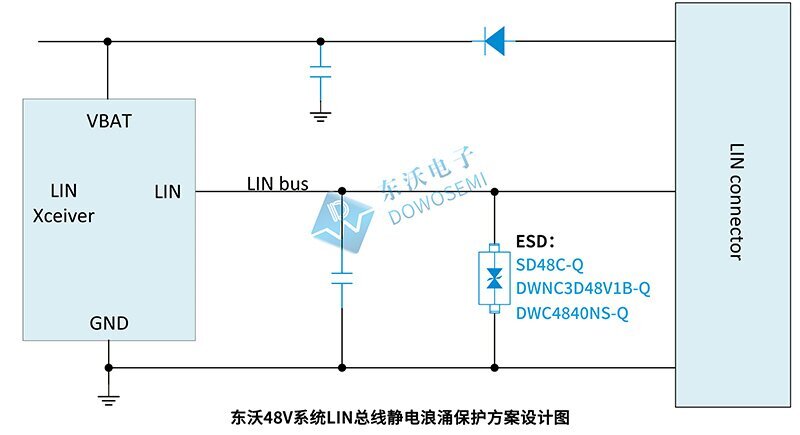

结电容是影响高速信号完整性的关键参数。对于车载USB、LVDS、MIPI、车载以太网等高速接口，必须选择超低电容型号（通常<1pF，部分高端应用要求<0.3pF），以避免信号失真、眼图闭合等问题。对于LIN总线、按键输入等低速或直流接口，结电容要求可放宽至10pF以上。

（4）ESD防护等级

所有东沃车规级DFN0603-2L型号均通过IEC 61000-4-2标准测试，接触放电和空气放电的耐受电压通常不低于±20kV～±30kV，满足汽车电子领域最严苛的静电防护要求。



二、ESD二极管选型流程

建议工程师按以下流程完成ESD二极管选型：

√ 确认接口工作电压 → 确定所需的工作电压等级（如3.3V、5V、12V、24V、36V或48V）；

√ 评估信号速率 → 高速接口需选超低电容型号（<1pF），低速/电源接口可放宽电容要求；

√ 匹配封装 → DFN0603-2L适用于空间受限场景，确认PCB焊盘设计兼容；

√ 核查车规认证 → 确保型号带有“-Q”或“-AT”后缀，符合AEC-Q101标准；

√ 验证钳位电压 → 确认钳位电压低于后端IC最大耐受电压；

√ 申请样品测试 → 在实际PCB板上进行ESD模拟测试（如ISO 10605标准）及温度循环验证，确保选型最优。



三、DFN0603-2L封装ESD二极管常用型号大全

查阅“东沃产品选型表”可知，东沃自主研发生产的DFN0603-2L封装ESD静电保护二极管有工业级和车规级之分，常用型号有：

1） DFN0603-2L 工业级ESD：DWC0825NS、DWC0325NS、DWC0428NS、DWC0525NS、DWC0526NS、DW05DECS-B-E、DWC1225NS、DWC1825NS、DWC2425NS、DWC2640NS、DWC4840NS、DWESD05F6BE、DWLC2X5V1BT、DWNC2X5V1BA、DWPMB0510D1、DWPMB0511D1、DWPMB0531D1、DWPUB0513D1、DWPUB3310D1、DWPUB3313D1、DWS2421NS、DWSLC0541NS、DWSLC1221NS、DWSUC0521NSG、DWUB0711D1、DWUB1211D1……

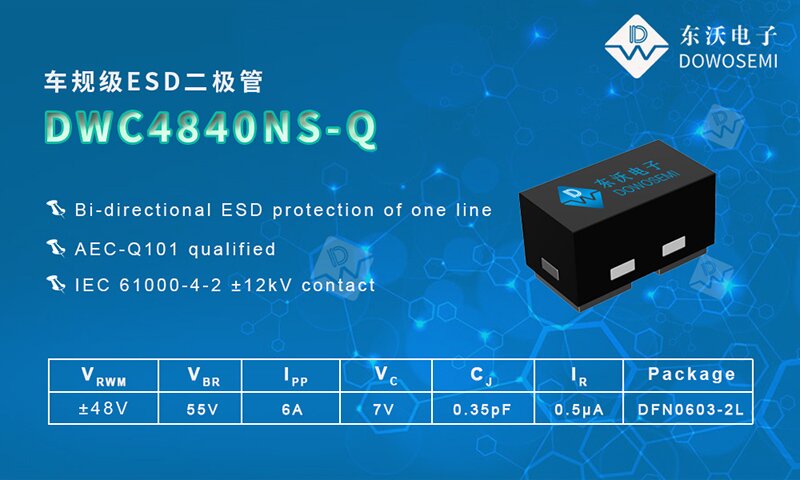

2） DFN0603-2L 车规级ESD（符合AEC-Q101标准）：DWC0825NS-Q、DWC0325NS-Q、DWC0428NS-Q、DWC0525NS-Q、DWC0526NS-Q、DWC2425NS-Q、DWC4840NS-Q、DWPMB0510D1-Q、DWPMB0511D1-Q、DWPUB3310D1-Q、DWPUB3313D1-Q、DWSLC0541NS-Q、DWUB0711D1-Q……





四、东沃车规级ESD的产品优势

东沃DOWO，作为国内领先的二三极管供应厂商，其车规级ESD二极管产品线具备以下突出优势：

1）快速响应：东沃汽车级ESD二极管具有极短的响应时间，通常在皮秒级别，能够在ESD事件发生的瞬间启动保护机制，将过电压钳位到安全水平。

2）宽温域稳定性：全系车规级器件经过AEC-Q101标准严格验证，在-55℃至+150℃的工作温度范围内均能保持稳定的电气特性，适应从寒冷地区行车到高温引擎舱的各类恶劣工况。

3）精准钳位：东沃器件能在极短时间内将危险的ESD脉冲钳位到远低于被保护IC耐受电压的水平，为敏感芯片提供真正的“贴身保护”。

4）封装工艺成熟：DFN0603-2L采用无铅表面处理，符合UL 94V-0阻燃等级标准，并采用防静电载带包装，每卷数量为10,000颗，适合自动化SMT贴装生产。



对于DFN0603-2L封装车规级ESD二极管的应用需求，东沃DOWO提供了涵盖2.8V至48V多种电压等级、从超低电容到通用型各类特性的完整产品矩阵。工程师只需根据信号电压、信号频率、接口类型及防护等级正确选型即可。建议在项目初期申请样品进行ESD模拟测试及温循验证，确保选型最优。东沃DOWO同时提供详细的应用笔记和技术支持，助力汽车电子产品快速通过EMC认证，为行车安全与系统可靠性保驾护航。
