36V/2.1A/256微步/0.23Ω,TMC2240ATJ+步进电机驱动芯片什么水平?

描述

做步进电机驱动的工程师,大概都有过这样的经历:

选芯片时对着规格书逐项比对,画板子时为外部检测电阻的布局头疼,调试时又得在静音和扭矩之间反复妥协。

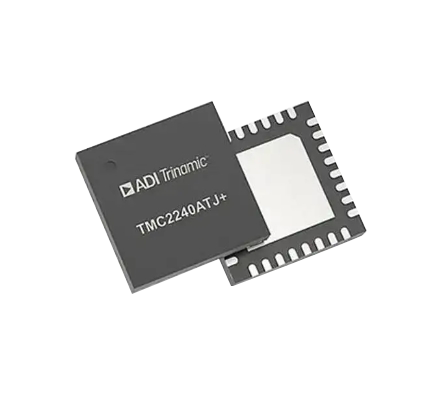

今天我们来聊聊一颗在工程师圈子里讨论度颇高的步进电机驱动芯片——TMC2240ATJ+

它带着4.5~36V宽压、2.1A RMS持续电流、256微步、0.23Ω超低导通电阻这套参数组合登场。

PART1

发热这件事 它认真做了减法




电阻



步进驱动芯片的发热,根源往往在H桥的导通电阻上。

TMC2240ATJ+内置了两个完全集成的36V H桥,高低端FET的总导通电阻典型值仅为0.23Ω(25°C)。这个数字在同类步进驱动芯片中属于相当出色的水平——内阻越低,开关损耗越小,芯片自身的温升也就越可控。

再看电流规格:

参数数值说明
IRMS2.1A RMS四层PCB、室温下的持续有效电流
IMAX5.0A(峰值)每个H桥的过流保护限制值
IFS3.0A(满量程)嵌入式电流驱动调节电路的上限设置

2.1A RMS的持续输出能力,足以覆盖大多数NEMA17和NEMA23步进电机的常规需求。而5.0A的峰值冗余,则为电机启动、堵转等瞬态工况留出了充足的安全余量。

PART2

让电机“安静地干重活”




电阻



步进电机的低速噪音和共振,一直是运动控制领域的经典难题。

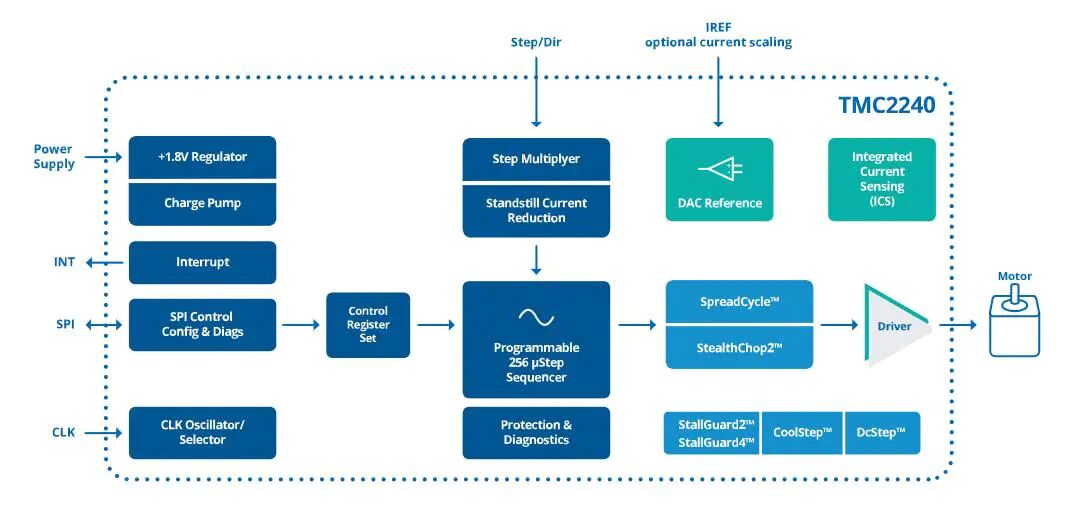

TMC2240ATJ+内置了256微步分度器,并搭载了Trinamic的两项核心斩波技术:

StealthChop2
在低速和中速区间,StealthChop2通过电压斩波模式,显著降低电机运行时的可闻噪音。对于3D打印机、医疗设备、办公自动化这类对声学环境敏感的场景,这项技术能有效改善产品的使用体验。

SpreadCycle
当设备需要高加减速或高动态响应时,SpreadCycle斩波器介入,提供优异的扭矩输出和运行平稳性。

更值得一提的是,这两种模式之间可以实现无抖动平滑切换,工程师不必在“安静”和“有力”之间做非此即彼的选择。配合MicroPlyer微步插值功能,即使主控MCU只发送16微步的脉冲信号,TMC2240ATJ+也能在内部自动插值到256微步,降低了对主控性能的要求。

PART3

BOM瘦身:砍掉那颗“大电阻”




电阻



传统步进驱动方案中,电流检测通常需要外接功率采样电阻。这颗电阻不仅占用PCB面积,还会产生额外的功耗和热量。

TMC2240ATJ+集成了无耗散集成电流感应(ICS)技术,直接在芯片内部完成电流检测,无需外接功率检测电阻

这对硬件设计和采购来说,意味着什么?

 PCB面积节省:少了一颗大封装电阻和相关的走线空间

 BOM成本降低:物料种类减少,贴片工序简化

 系统功耗下降:消除了检测电阻上的功率损耗

 可靠性提升:少一个焊点,少一个潜在故障点

配合5×5mm的TQFN32紧凑封装,TMC2240ATJ+在空间受限的设计中展现出了很强的适应性。

PART4

应用场景




电阻



3D打印与ID打印机

医疗设备与液体处理系统

实验室与工厂自动化

ATM、纸币验证


泵阀控制与定日镜定位


纺织与缝纫机械



参数预览

参数TMC2240ATJ+ 规格
工作电压4.5V ~ 36V DC
持续电流(IRMS)2.1A RMS(四层板,25°C)
峰值电流(IMAX)5.0A(OCP限制)
满量程电流(IFS)3.0A
导通电阻(HS+LS)230mΩ(典型值,25°C)
微步分辨率高达256微步
通信接口SPI + 单线UART + STEP/DIR

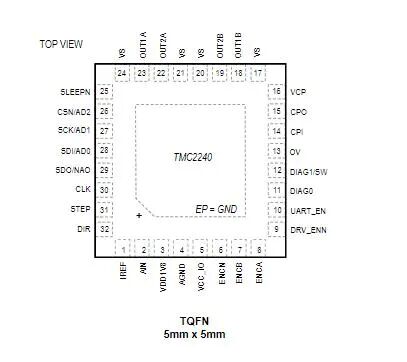

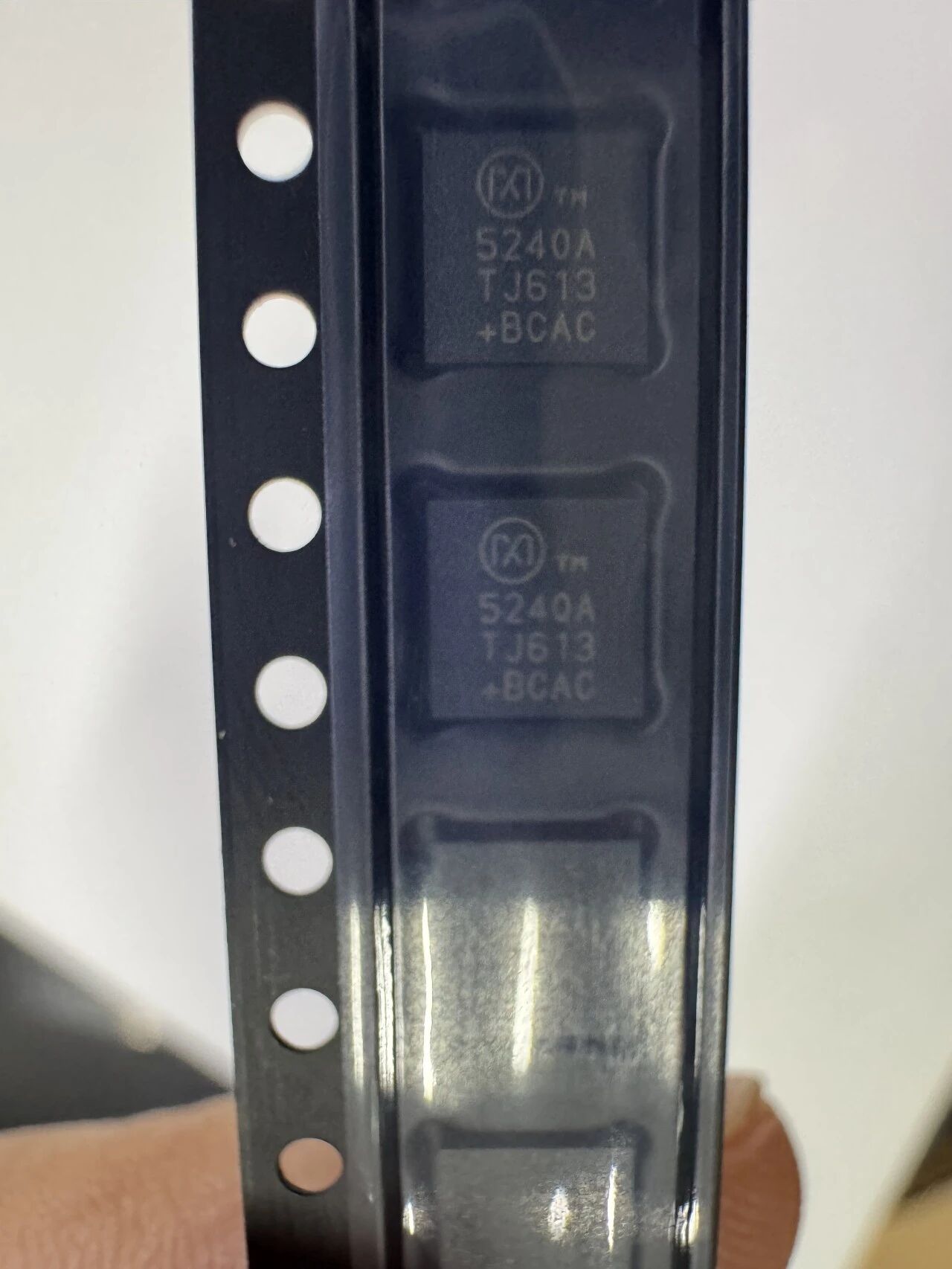

封装TQFN32(5×5mm)/ TSSOP38(带散热焊盘)
核心技术StealthChop2 / SpreadCycle / CoolStep / StallGuard2&4 / ICS
