RK平台U-Boot开发系列：启动源检测原理

芯片上电后，BootROM 怎么知道从 eMMC 启动还是从 SD 卡启动？这段看似简单的 "决策" 背后，涉及了引脚电平采样、OTP 配置和优先级仲裁。本文将完整解析启动源检测的全过程。

一、启动源检测流程

二、硬件检测方式

2.1 BOOT 模式引脚

RK3576 有多个 BOOT 模式引脚，上电时 CPU 会采样这些引脚的电平：

引脚	电平	启动源
BOOT0	L	eMMC（默认）
BOOT0	H	USB 下载模式
BOOT1:BOOT0	00	eMMC
BOOT1:BOOT0	01	SD 卡
BOOT1:BOOT0	10	SPI NAND/NOR
BOOT1:BOOT0	11	UFS

实际电路设计：



典型EVB设计：  BOOT0 → 10kΩ下拉电阻（默认L，从eMMC启动）  按键 → 接VCC（按下拉高，进入USB下载）建议量产设计：  保留BOOT按键或testpoint，方便产线烧录和现场恢复



2.2 OTP 配置

OTP 中烧录了默认启动源信息，如果 OTP 非空，优先级高于引脚采样：



OTP中的启动源位（举例）：  00 → eMMC  01 → SD卡  10 → SPI NAND  11 → UFS烧录方式：在产线通过RKDevTool写入



2.3 默认优先级

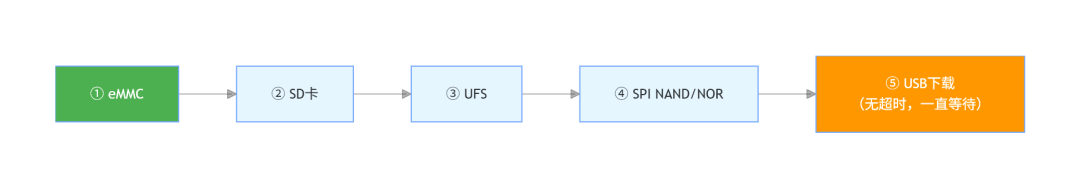

当没有外部干预时，BootROM 按以下顺序尝试：

三、BROM 到 U-Boot 的信息传递

BootROM 检测到启动源后，将信息写入 SRAM 中的特定地址：

3.1 BROM_BOOTSOURCE_ID_ADDR



// arch/arm/include/asm/arch-rockchip/bootrom.h#define BROM_BOOTSOURCE_ID_ADDR  0xFFFFFFE0  // 或其他固定地址#define BROM_BOOTSOURCE_MASK     0x7         // 低3位有效#define BROM_BOOTSOURCE_EMMC     2#define BROM_BOOTSOURCE_SD       5#define BROM_BOOTSOURCE_UFS      7



3.2 在 U-Boot 中读取



// arch/arm/mach-rockchip/spl.cconst char *board_spl_was_booted_from(void){    u32 bootdevice_brom_id = readl(BROM_BOOTSOURCE_ID_ADDR);    // 检查是否进入了USB下载模式    if ((bootdevice_brom_id & BROM_DOWNLOAD_MASK) == BROM_DOWNLOAD_MASK)        bootdevice_brom_id = BROM_BOOTSOURCE_USB;    bootdevice_brom_id = bootdevice_brom_id & BROM_BOOTSOURCE_MASK;    // 通过boot_devices表映射到设备树路径    if (bootdevice_brom_id < ARRAY_SIZE(boot_devices))        return boot_devices[bootdevice_brom_id];    return NULL;}



3.3 RK3576 的 boot_devices 表



// arch/arm/mach-rockchip/rk3576/rk3576.cconst char * const boot_devices[BROM_LAST_BOOTSOURCE + 1] = {    [BROM_BOOTSOURCE_EMMC] = "/mmc@2a330000",   // BROM ID 2    [BROM_BOOTSOURCE_SD]   = "/mmc@2a310000",   // BROM ID 5    [BROM_BOOTSOURCE_UFS]  = "/ufs@2a2d0000",   // BROM ID 7};



四、定制启动源检测

修改 boot_devices 表

如果板卡使用了不同的设备树路径：



// 例如：使用UFS作为主存储const char * const boot_devices[...] = {    [BROM_BOOTSOURCE_EMMC] = "/mmc@2a330000",    [BROM_BOOTSOURCE_SD]   = "/mmc@2a310000",    [BROM_BOOTSOURCE_UFS]  = "/ufs@2a2d0000",  // 确保UFS路径正确};



修改 SPL 启动顺序

在 DTS 中控制 SPL 自己的设备枚举顺序：



// arch/arm/dts/rk3576-u-boot.dtsichosen {    u-boot,spl-boot-order = &sdmmc, &spi_nand, &spi_nor, "same-as-spl";};



五、常见问题

现象	可能原因
板卡从 USB 启动而非 eMMC	BOOT 引脚被拉高，检查硬件设计
同一批板卡有的能启动有的不能	BOOT 引脚虚焊 / 电平不稳
烧录 OTP 后反而不启动了	OTP 中的启动源配置错误
BROM 读到的 ID 与 Uboot 检测不一致	boot_devices 表未匹配当前 SoC

六、小结

启动源检测是 BootROM 的第一个关键决策点：

1.硬件决定优先级 — BOOT 引脚 > OTP > 默认顺序

2.ID 传递到 U-Boot — BROM 将启动源 ID 写入 SRAM 特定地址

3.boot_devices 表转译 — 数字 ID 映射到设备树路径

4.DTS 控制 SPL 顺序 — spl-boot-order 决定设备尝试顺序
