PA600全新DB9板卡：省去外置电源，一根线完成供电与采集



本文导读

PA600全新DB9电流板卡，板卡自带±15V供电，一根线完成传感器供电、信号采集与状态反馈，省去外置电源，降低多通道测试系统的接线与维护成本。



在光伏逆变器、储能PCS、大功率电源、变频器等测试场景中，当被测电流超过仪器直接输入范围时，通常需要外接电流传感器完成扩展测量。对于部分有源电流传感器，除了电流信号采集，还需要额外提供±15V供电。

通道数量增加后，传感器供电、信号采集、状态反馈和线缆管理都会进入同一个测试系统。线缆越多，接线检查和故障排查越耗时；外部供电链路也可能带来纹波、接地和现场电磁环境等不确定因素。

PA600六通道高精度功率计采用全新DB9电流板卡，并在电流通道中集成传感器供电、信号采集和状态反馈能力。通过DB9一体化接入方式，外部电流传感器可直接接入PA600，减少外置供电配置和接线节点，降低多通道测试系统的搭建与维护成本。

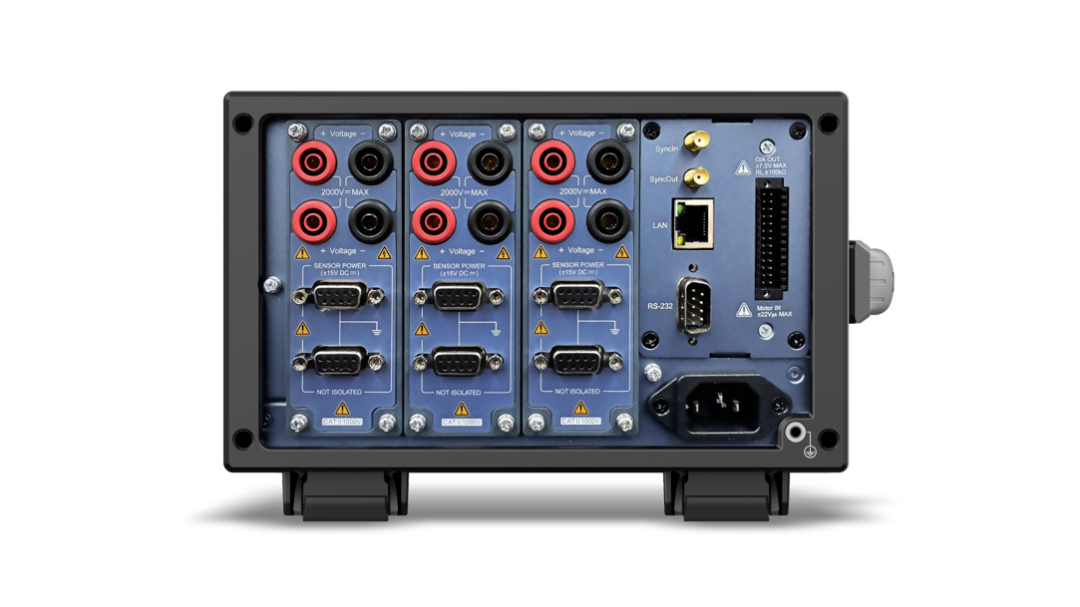

图1  PA600的DB9板卡



集成供电、采集与状态反馈

PA600每个电流通道均采用标准DB9接口设计，将电源输出、信号采集、状态反馈集成于一体，引脚定义如下：

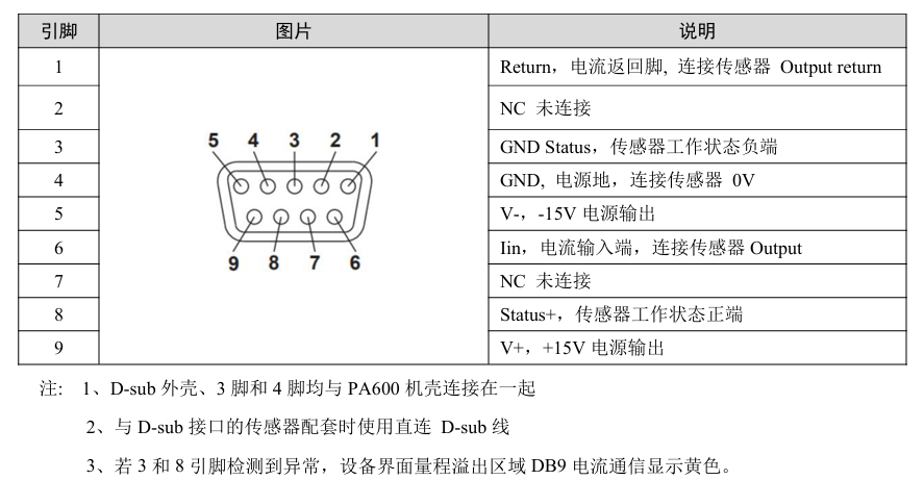

图2  DB9接口的定义

对于匹配的有源电流传感器，接入一根DB9线缆即可完成：

±15V传感器供电

电流信号采集

• 传感器状态反馈

测试人员无需单独配置传感器供电模块，也不必分别处理供电线、信号线和状态线，系统接线更清晰。状态反馈能力也便于在系统测试中判断传感器接入状态，减少异常排查时间。



 传统外接方案 vs DB9一体化方案

系统成本：减少外置供电配置

传统方案：有源电流传感器通常需要额外配置±15V供电模块或专用电源箱。多通道测试时，供电设备和线缆数量会随传感器数量增加，占用机柜空间，也增加系统搭建成本

PA600方案：DB9电流板卡自带±15V供电能力，传感器可通过DB9线缆直接接入，减少外置供电设备和额外供电线缆，系统结构更简洁。

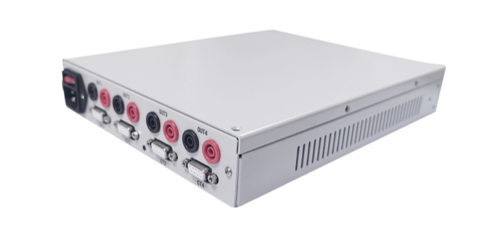

图3  传感器供电电源部署效率：减少线缆和接线节点

传统方案：每路传感器通常需要分别处理供电、信号和返回端接线。通道越多，线缆管理、接线检查和故障排查越复杂。

PA600方案：DB9一体化接入方式减少了供电线、信号线和状态线的分散连接。线缆和接线节点减少后，现场搭建、产线集成和后期维护都更直接。

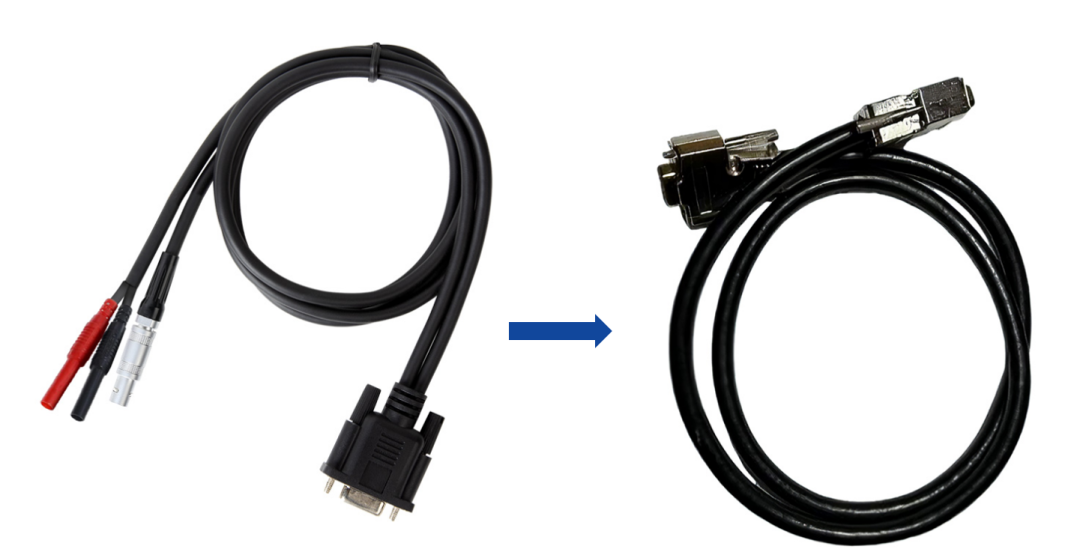

图4   DB9-3pin线与DB9公母线



测量稳定性：降低外部干扰引入风险

传统方案：外置电源的纹波、供电线缆长度、接地方式和现场电磁环境，都可能影响电流信号测量的稳定性。电源品质和布线方式不同，也会给多通道测试带来额外不确定因素。

PA600方案：传感器供电由板卡提供，并经过仪器内部供电与滤波设计，减少外部供电链路带来的不确定因素，降低外部供电纹波和接线干扰对测量精度的影响，有助于提升信号稳定性和测量一致性。

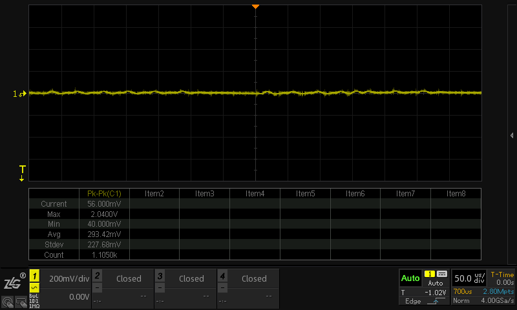

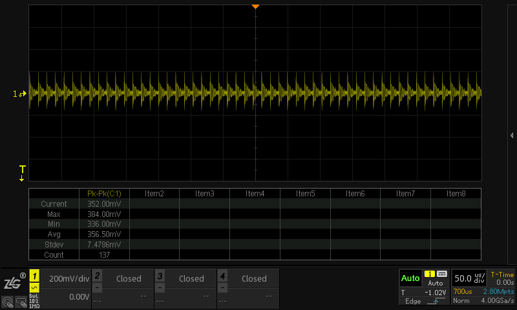

图5  某电源箱输出纹波（左）与PA600供电电源纹波

系统可靠性：减少外部故障点

传统方案：接线端子、供电设备和外部线缆越多，潜在故障点越多。现场测试或产线运行中，电源异常、接线松动、传感器状态异常都会增加排查成本。

PA600方案：一体化接口设计减少了外部接线节点；状态反馈能力也便于在系统测试中判断传感器接入状态，帮助缩短异常排查时间。


 面向多通道大电流测试场景

PA600 支持2/4/6通道配置，适合多路输入输出同步功率测量。全新DB9电流板卡从外部电流传感器接入环节入手，将供电、采集与状态反馈整合到同一接口中，更适合多通道大电流测试和自动化系统集成。

光储逆变器测试

直流侧、交流侧需要多路同步测量时，DB9接口可减少传感器供电线缆和外置电源配置，使机柜布线更清晰。

产线自动化集成

标准化治具和多工位测试系统对接线一致性、维护便利性要求更高。DB9一体化接入方式可减少接线节点，降低后期排查和维护复杂度。

复杂环境研发测试

在电磁环境复杂或线缆较多的测试现场，减少外置电源箱和长供电链路，有助于降低外部供电纹波、接地方式和线缆耦合对测量稳定性的影响。

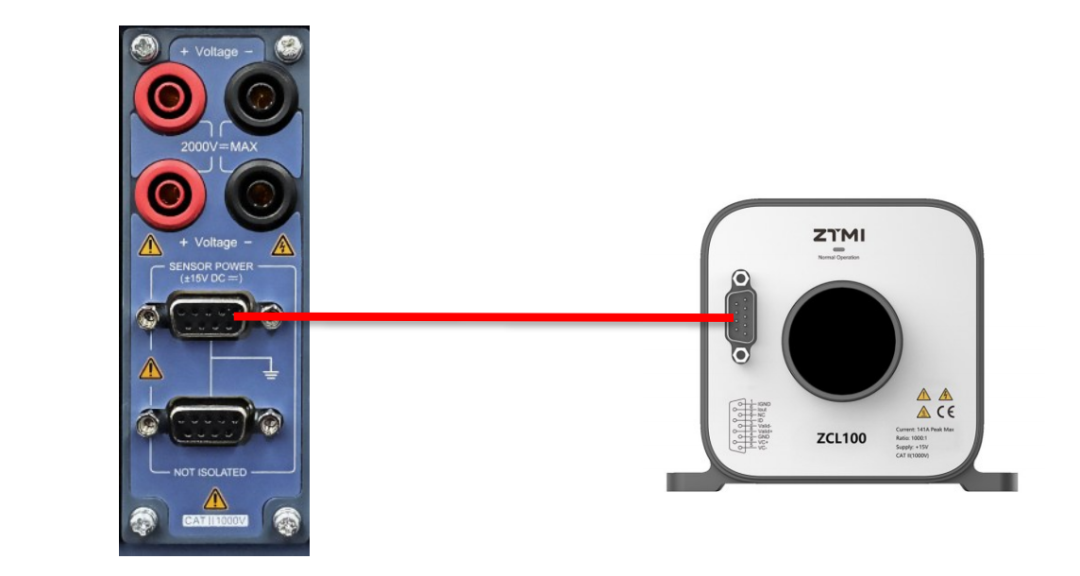

图6  DB9板卡供电示意


结 语



PA600全新DB9电流板卡不是简单增加一个接口，而是围绕多通道大电流测试中的供电、接线、干扰和维护问题，对外部电流传感器接入方式做了集成化设计。通过集成供电、采集和状态反馈，PA600可减少外置电源箱和接线节点，降低外部供电链路对测量的影响，并提升系统集成和维护便利性。对于光伏逆变器、储能PCS、大功率电源、变频器和产线自动化等测试场景，PA600六通道高精度功率计提供了更简洁、更易集成的多通道功率测量配置。
