飞谱电子USB Type-C连接器多物理场仿真分析案例

在当今数据爆炸的时代，高速、稳定的数据传输是电子设备的核心竞争力。连接器作为信号传输的关键节点，其设计质量直接影响系统性能。USB Type-C作为通用的高速接口标准，其连接器的信号完整性（SI）设计直接关系到产品性能的成败。

今天我们将分享一例应用飞谱电子高频电磁场有限元仿真软件Rainbow-FEM3D对USB Type-C连接器进行多物理场仿真的案例。该案例成功入围第五届工业软件创新应用大赛决赛。

任务目标

基于USB Type C连接器进行SI仿真，需要对板端连接器与线端连接器进行端口设计，对PCB PAD进行50-Ohm阻抗优化，依据USB3.1 10G协会对连接器进行SI的优化，提取连接器的S-Parameter，Impedance及动态电场分布图。

模型说明

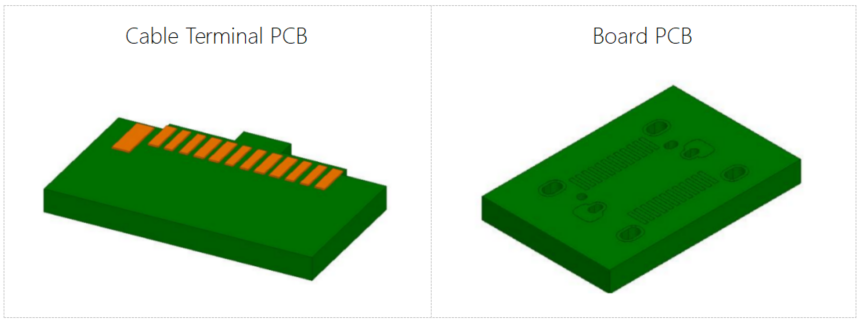

PCB模型：PCB选用M6，Dk=3.78，Df=0.0089，PCB上的铜全都用Copper

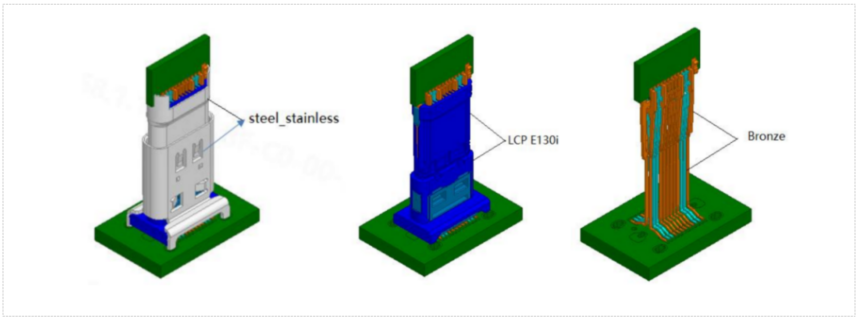

连接材质参数：公母连接器的外铁壳与中隔片，及弹片选用Steel_Stainless；公母连接器端子：Bronze；公母连接器塑胶：LCP E130i，Dk=3.1，Df=0.012

仿真结果要求

结果以H软件做参照仿真输出

数据包括收敛、网格分析情况；电性能包括S参数，端口去嵌，归一化90Ohm，同时也可以看S参数的无源性，因果性

仿真过程

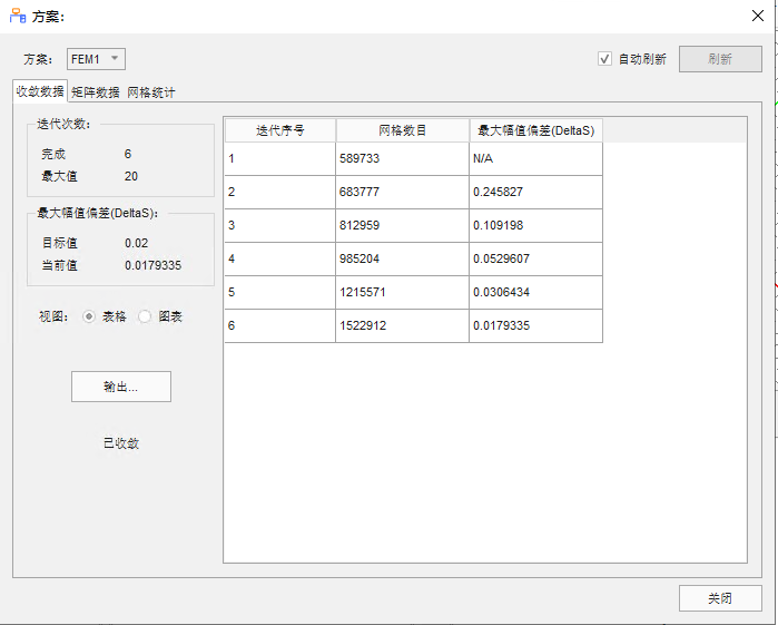

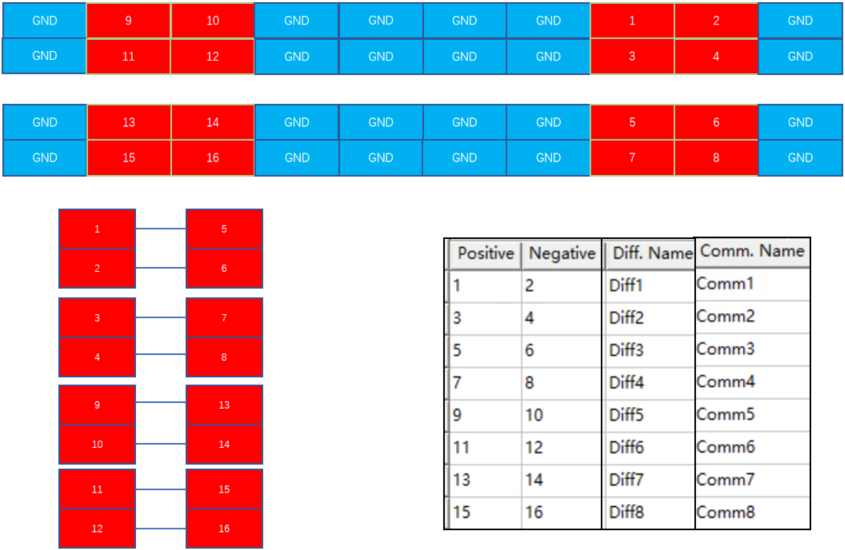

飞谱电子工程师分别应用Rainbow-FEM3D和H软件进行对上述案例进行仿真分析：选取4组传输线开展仿真，设置16个集总端口作为激励源，边界条件采用辐射边界，求解频率为20 GHz，扫频范围为0.1~20 GHz，收敛精度Delta S设为0.02。

求解过程中可查看网格数量

仿真结果

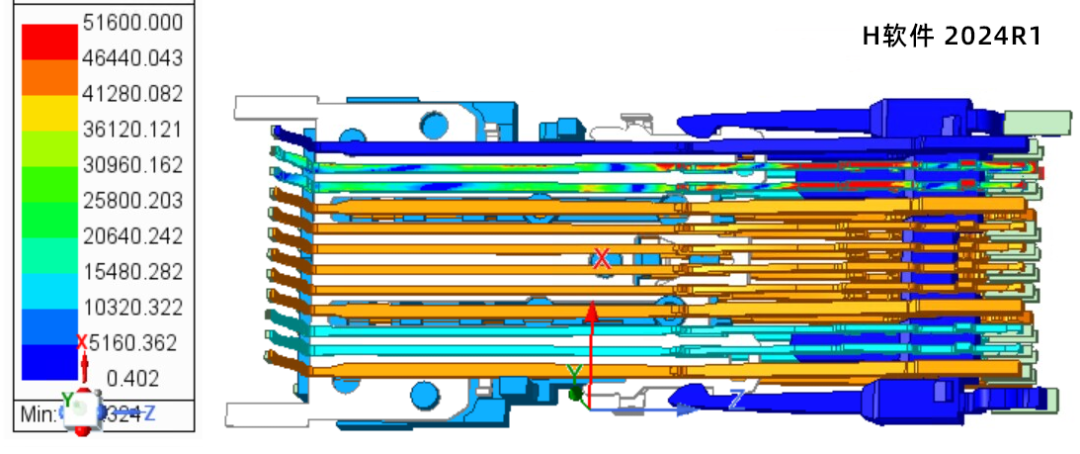

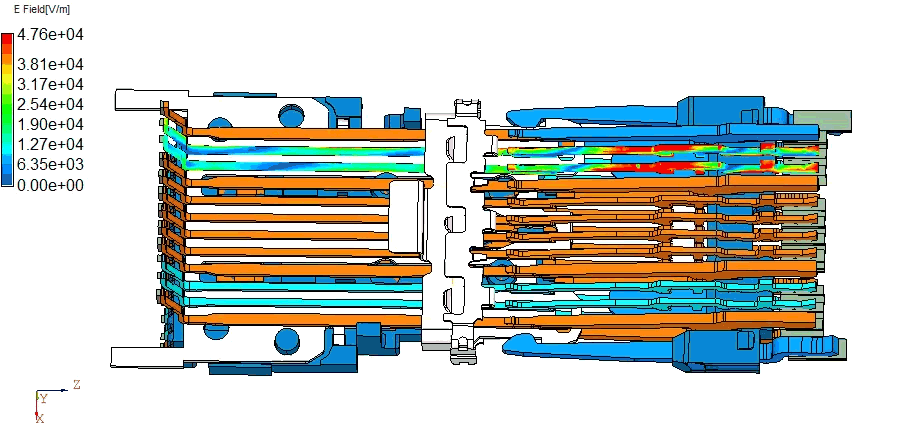

（一） 能量分布：E场分布

应用软件

Rainbow-FEM3D

结果提示：案例连接器在高速工况下，仿真结果显示端子密集区与边缘接口处存在显著的电场耦合与局部场强集中现象，表明该区域存在潜在串扰风险与信号泄漏隐患。

应用软件

H软件

对比结果表明：场量分布趋势一致

（二） 计算结果

1、全面的S参数分析

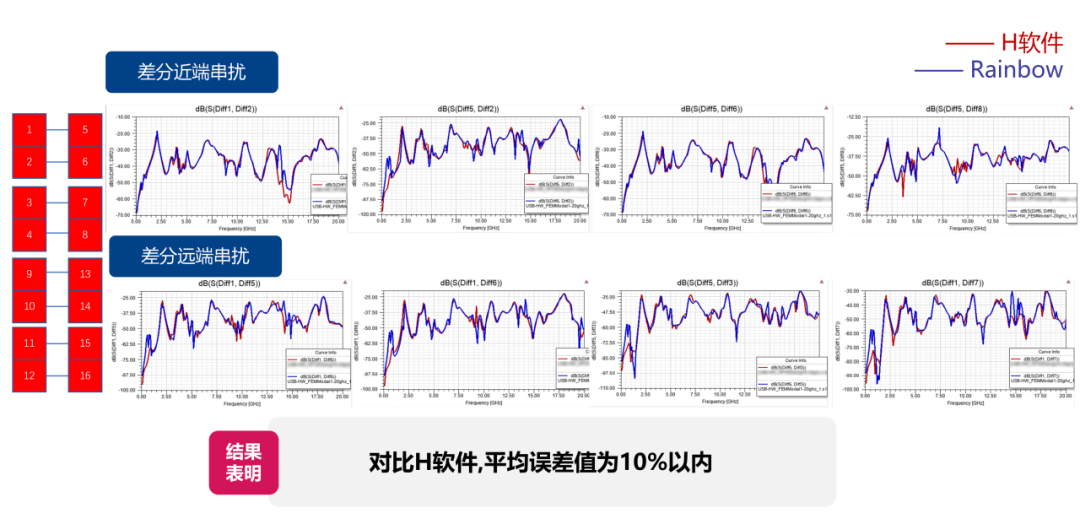

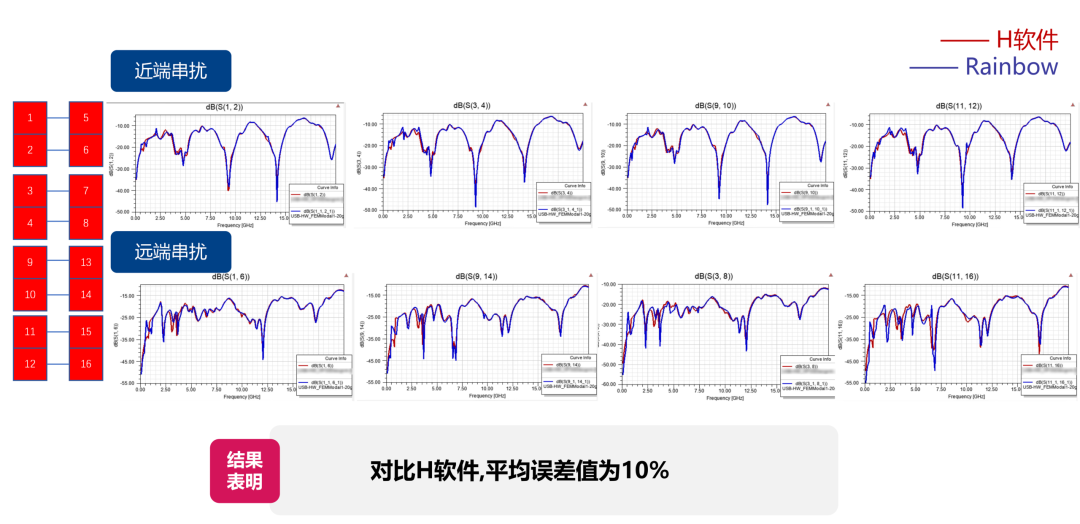

Rainbow-FEM3D成功提取了单端及差分S参数，涵盖了回损（RL）、插损（IL）、近端串扰（NEXT）和远端串扰（FEXT）等关键指标。

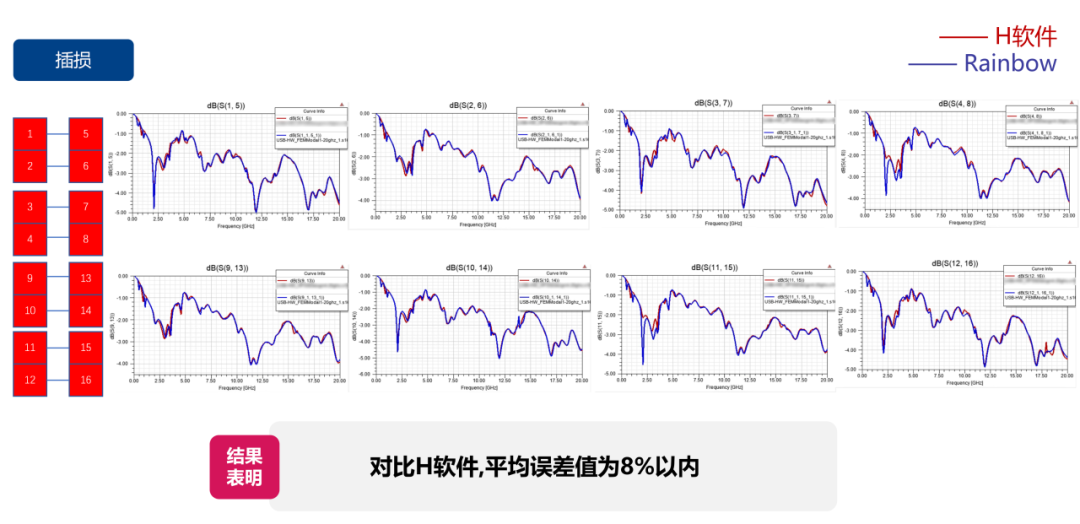

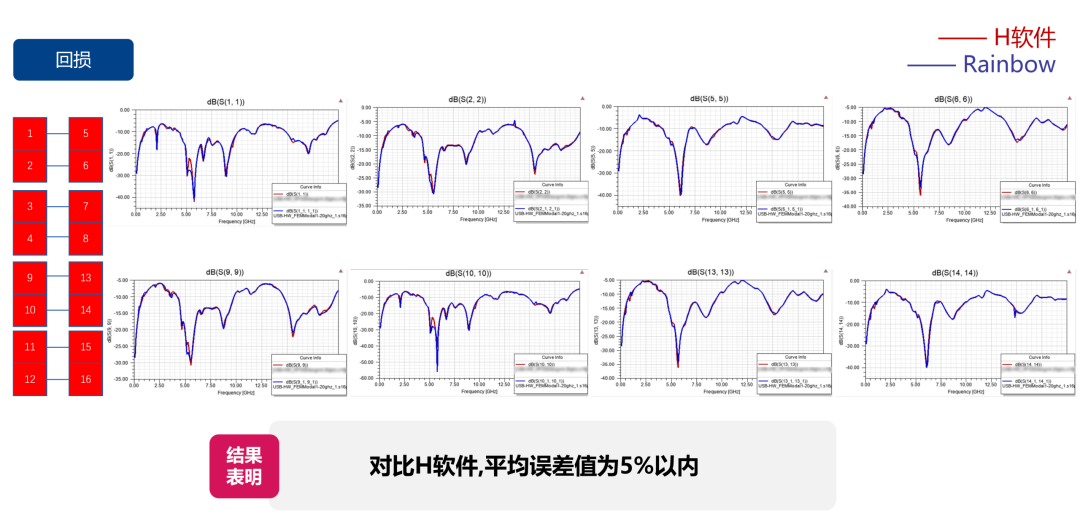

单端S参数：对比H软件，平均误差值在5%~10%以内，其中插损误差控制在8%以内，近端串扰与远端串扰误差均在10%以内。

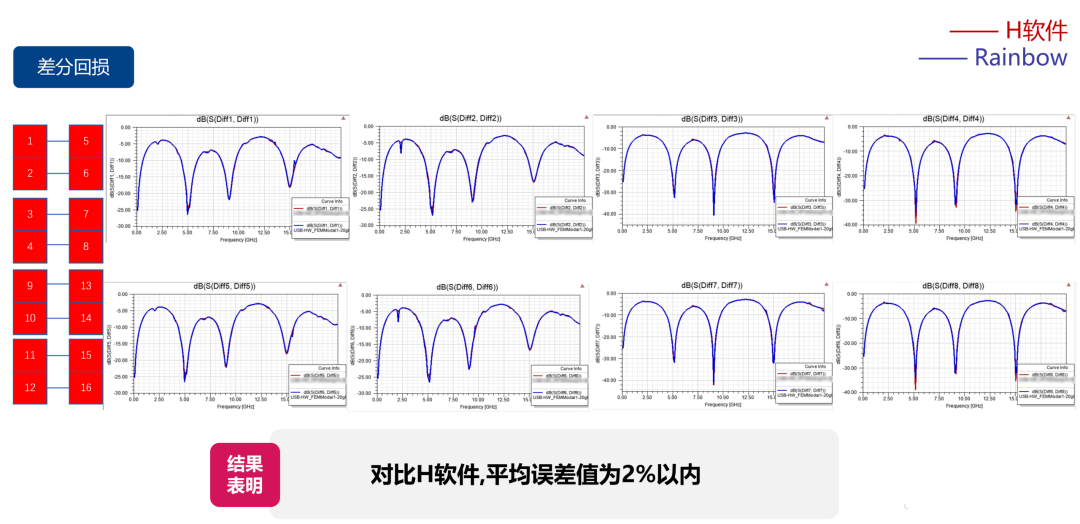

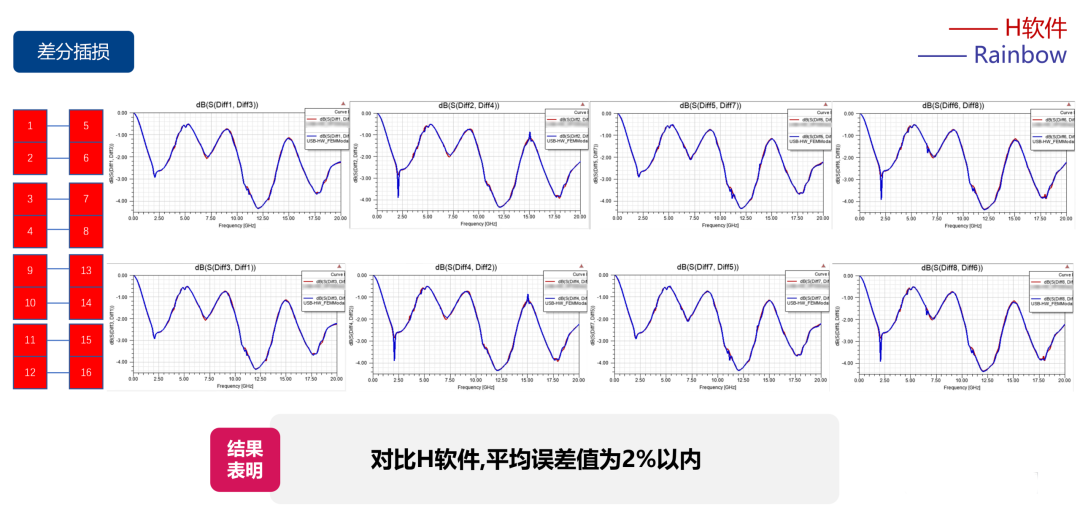

差分S参数：差分回损与差分插损对比H软件，平均误差值均在2%以内；差分近端串扰与差分远端串扰对比H软件，平均误差值均在10%以内。

2、TDR阻抗分析

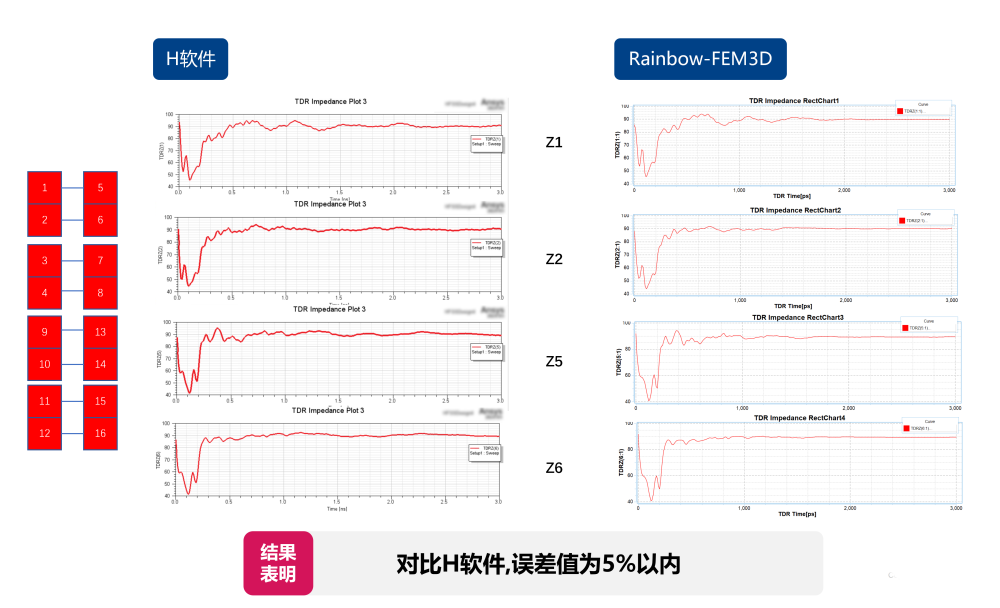

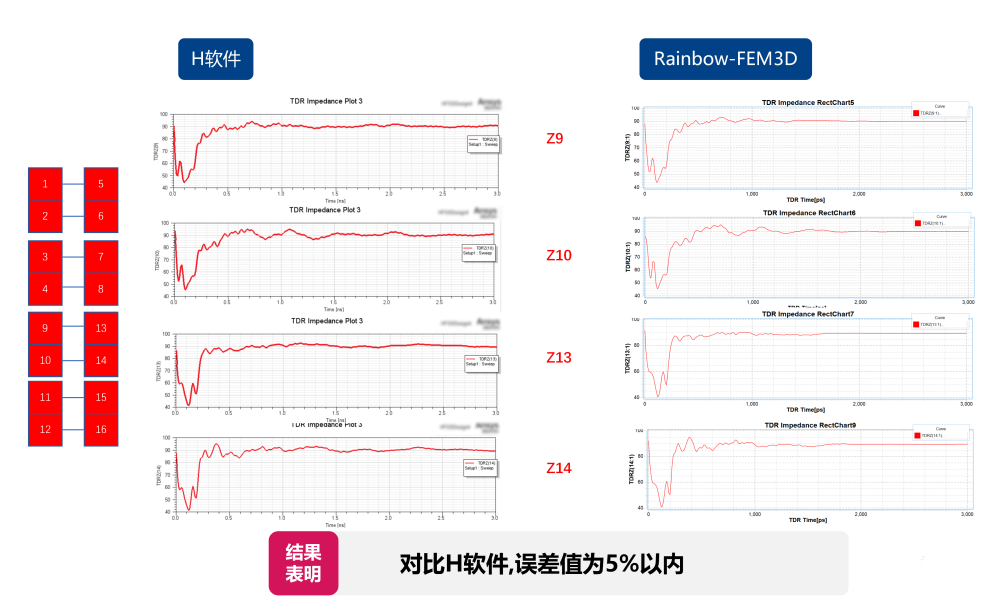

对比H软件，Rainbow-FEM3D的TDR阻抗分析结果误差值在5%以内，能够准确反映连接器沿线的阻抗连续性，识别出嵌合区域及端子折弯处的阻抗突变点，为结构优化提供了明确的量化依据。

（三） 计算效率

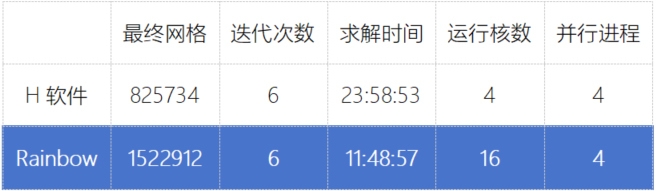

基于先进的矩阵求解算法与高效的并行计算架构，在同等迭代次数下，飞谱电子Rainbow-FEM3D的计算时间仅为H软件的49%，效率提升显著。

结语

连接器仿真本质上是通过仿真工具软件中具备的三维电磁仿真能力，分析预测电磁场分布与信号特性指标，使工程师能够更高效地优化改良器件的设计。Rainbow-FEM3D作为飞谱电子自主开发的通用全波高频电磁仿真软件，兼具精度与效率优势，可为高速互联设计提供坚实、可靠的支撑。
