薄膜贴片电阻逐层拆解：内部结构工艺剖析

往期的干货内容中，我们逐层拆解过厚膜贴片电阻与合金电阻的内部结构（点击蓝字查看原文：硬核拆解｜PCB用量最大厚膜贴片电阻，四层内部结构解析、拆解主流合金电阻内部结构，一看就懂 ）。本期顺海科技将继续给大家讲解薄膜贴片电阻的内部结构。

“三明治”叠层结构

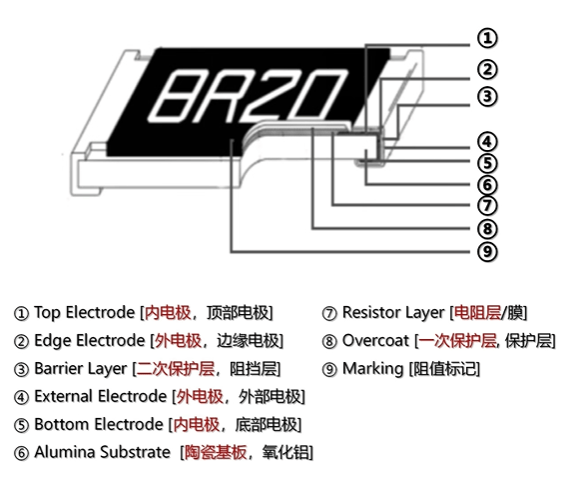

薄膜贴片电阻整体可分为外部结构和内部核心结构：

外部结构（外在防护与焊接端）：两端外层电极（三层复合焊接结构）+ 整体包封保护层，对接外部电路，隔绝外界损伤。

内部核心结构（核心功能本体）：二次保护层 + 电阻膜 + 内电极 + 陶瓷基板，决定阻值精度、电气性能和使用寿命。

细分结构逐层拆解

陶瓷基板：承载核心结构的基础

作为承载电阻所有核心结构的绝缘基底，基板是整颗电阻的“根基”，强度、耐热性、绝缘性直接决定电阻的基础稳定性。

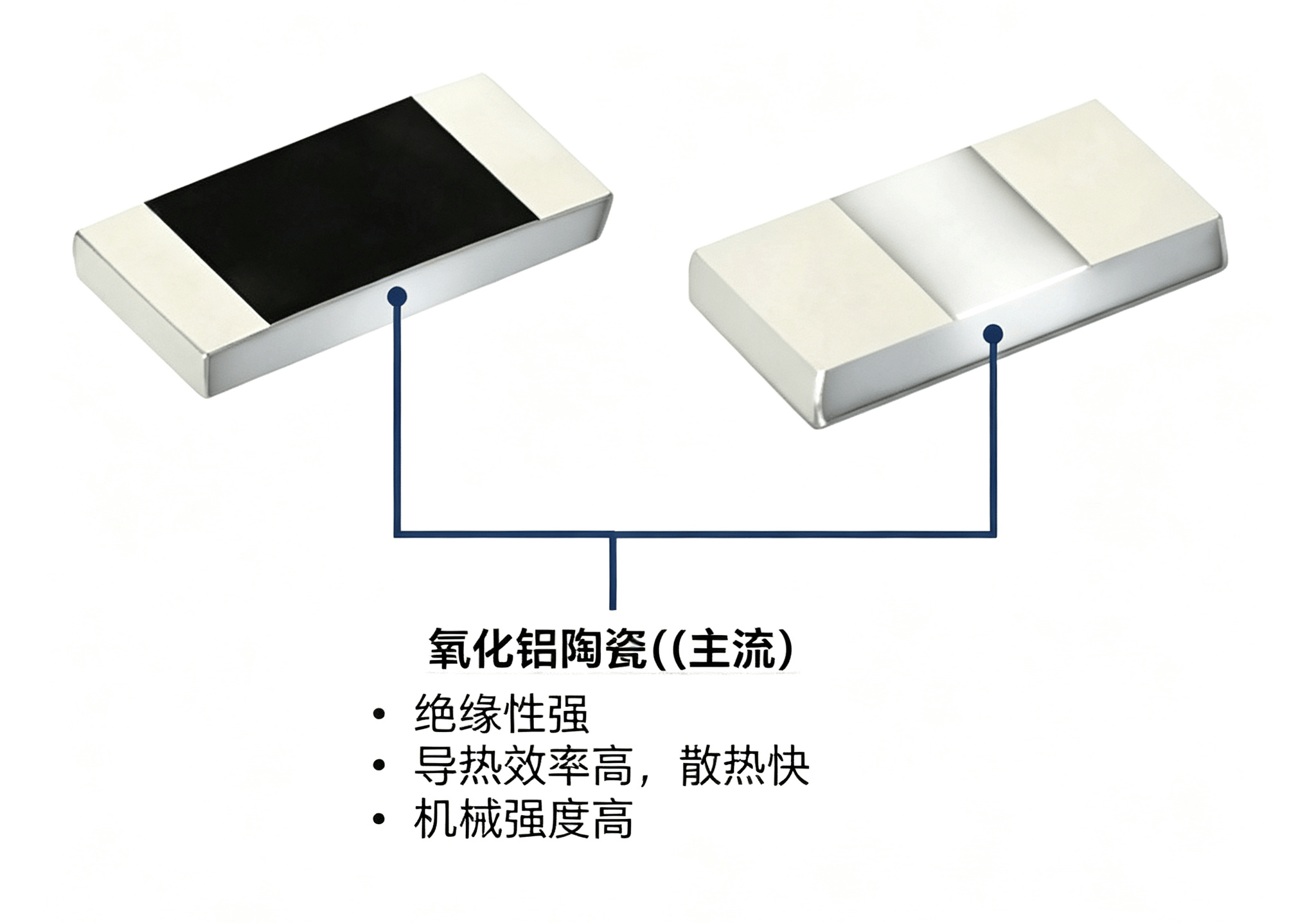

主流材质为氧化铝陶瓷，用于大部分民用、工业通用场景，高端材质氮化铝陶瓷，航天、军工、精密医疗等严苛场景使用。

电阻层：决定电阻值的核心结构

这是薄膜电阻最核心、最关键的功能层，也是区分高低端电阻的核心关键。电阻的阻值大小、精度等级、温漂系数、限流分压能力，都由这一层决定。

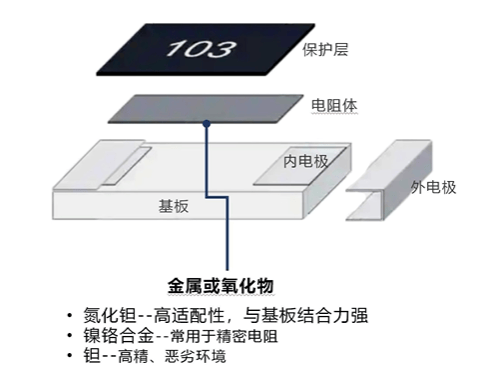

主要材质：采用高品质金属或金属氧化物，包括氮化钽、镍铬合金、钽等。这类材质是薄膜电阻能实现±0.1%、±0.05%超高精度的核心原因。

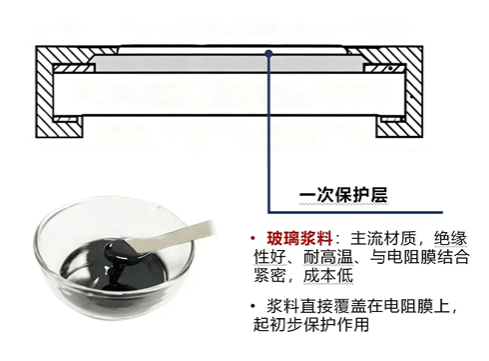

一次保护层：初步保护作用

电阻层精密且脆弱，在后续激光调阻、电镀、清洗等生产工艺中，极易被药液侵蚀、杂质污染、机械损伤，一次保护层就是为了解决这个问题。

核心作用：全覆盖包裹电阻膜与激光微调槽，隔绝电镀液、加工杂质、外界离子污染。

常用材质：高纯度玻璃浆料。

二次保护层：终极防护作用

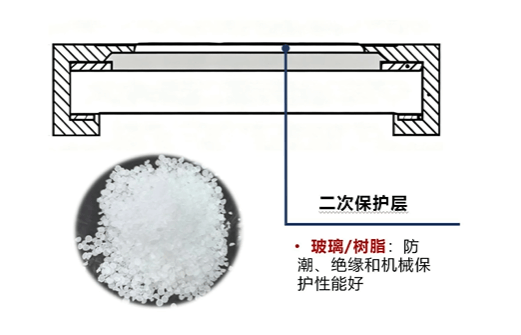

核心作用：全方位封闭电阻核心本体，隔绝空气中的水汽、氧气、酸碱化学品、粉尘等外界干扰。

常用材质：玻璃、树脂，拥有超强防潮性、绝缘性和机械抗压能力。

端电极层：与外部电路的连接端

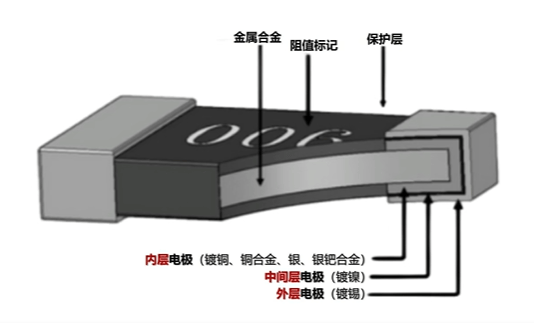

端电极将电阻与外部PCB电路连接并实现导通，采用三层复合结构：

内层（结合层）：采用铜合金或银钯合金，导电性极佳，同时与陶瓷基板、电阻膜层的结合力强，杜绝电极脱落、接触不良等问题。

中间层（阻挡层）：常用材质为镍，作用是“防扩散”。有效阻断内部银材质与外部焊接锡材在高温焊接时相互渗透扩散，避免电极腐蚀、性能失效。

外层（焊接层）：常用材质是锡，可焊性极佳，适配常规回流焊、波峰焊工艺，易上锡、焊点饱满、不易虚焊脱焊。

写在最后

一枚小小的薄膜贴片电阻，凭借体积小、精度高、温漂低等特性成为高端电路的“标配电阻”。从基底承载、阻值膜层制备、双层防护封装，再到电极导电通路，内部结构分层排布、分工明确，全方位保障电阻性能与长期运行稳定。
