线性霍尔效应传感器IC KTH31XX系列产品介绍

线性霍尔效应传感器IC-KTH31XX系列

（KTH3101/KTH3102/KTH3103/KTH3105/KTH3110/KTH3113）

产品介绍

01为什么选择线性霍尔--KTH31XX 核心定位

KTH31XX(KTH3101/KTH3102/KTH3103/KTH3105/KTH3110/KTH3113)是一款比例式线性霍尔效应磁传感器芯片，将磁场强度线性转化模拟电压输出，可同时识别 N/S 两极磁场，非接触式测量无机械磨损，完美替代传统机械式检测元件，适配电流、位移、震动、称重、旋转测速等全场景磁场采集需求.

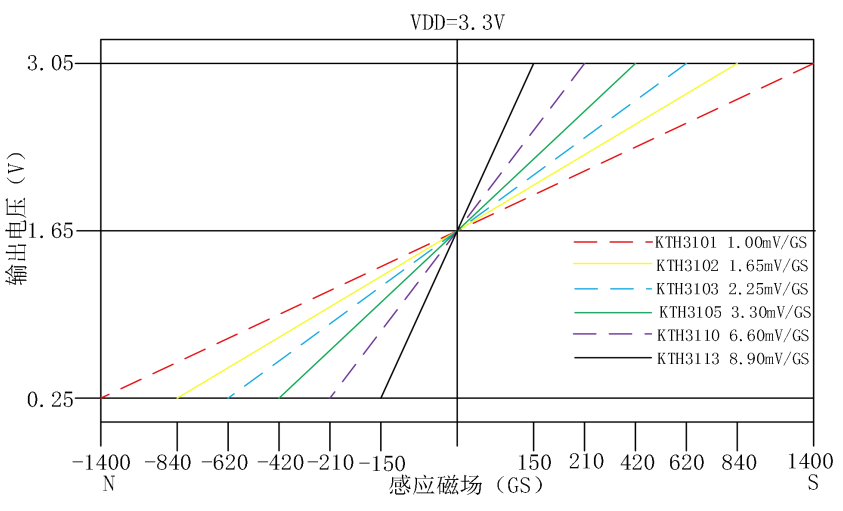

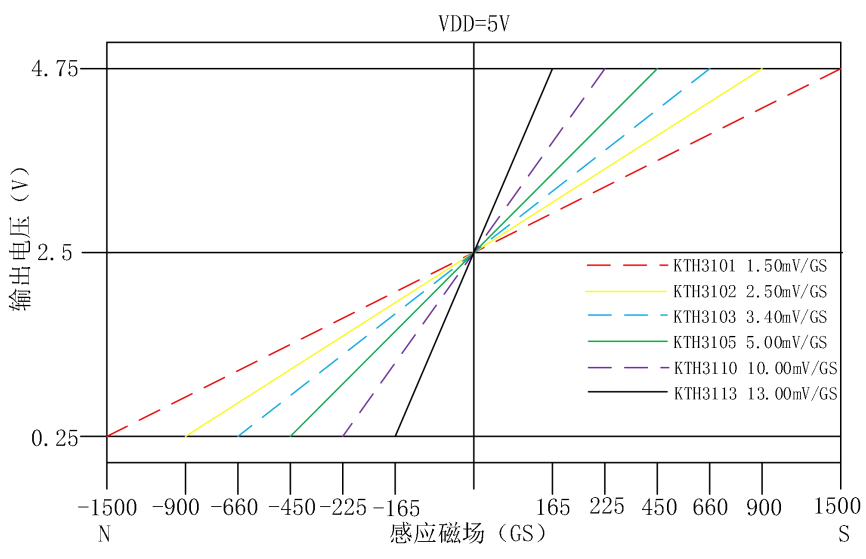

输出特性曲线图

无磁场时输出精准VDD/2静态中点电压：

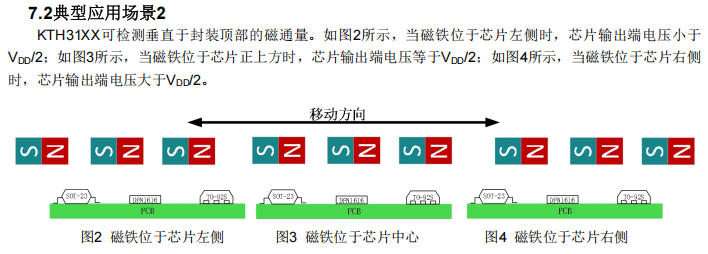

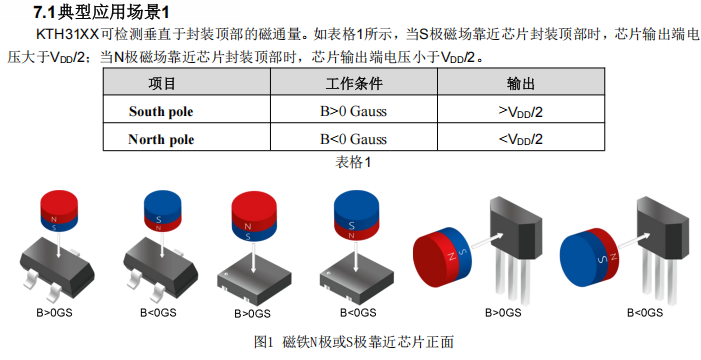

S 极靠近芯片：输出＞VDD/2

N 极靠近芯片：输出＜VDD/2

单颗芯片即可区分磁极与磁场强弱，大幅简化后端电路设计。

02六大硬核核心优势，参数一目了然

1. 宽电压 + 低功耗，适配各类供电系统

工作电压：3.0V~5.5V，兼容 3.3V/5V 主流硬件平台

静态功耗：3.3V 供电仅 4.5mA；5V 供电仅 5.4mA，长期运行低发热

2. 30KHz 高速带宽，高速动态检测无延迟

高达 30KHz 响应带宽，旋转编码器、高速电机换向、高频震动采集场景信号不丢失，动态响应远超普通线性霍尔。

3. 轨到轨低噪声模拟输出，信号干净易采集

线性输出区间：0.25V ~ VDD-0.25V，动态范围拉满

内置低噪声放大电路，搭配 RC 滤波可进一步压低输出噪声，ADC 采样精度更高官方提供标准化 RC 滤波方案，直接套用即可降低噪声、匹配带宽需求。

4. 6档标准化灵敏度，覆盖强弱磁场场景

分 3.3V/5V 两组标准灵敏度，从弱磁到强磁全覆盖，按需选型不用额外磁钢搭配：

5. 工业级宽温稳定，全温域线性可靠

工作温度：-40℃ ~ 125℃，高低温环境灵敏度温漂仅 0.1%/℃，线性误差 ±1.5% 以内，户外设备、工业电控、电机高温环境长期稳定不漂移。

6. 三种封装，兼容贴片 / 直插产线

全系列统一 3 引脚定义，仅封装区分，引脚功能完全通用，可直接替换：

SOT23（SS3）：贴片小型化，批量 3000pcs / 盘，消费电子、PCB 紧凑布局首选

DFN1616（DN16）：超小尺寸贴片，便携设备、小型传感器模组专用

TO-92S（TO3）：直插封装，1000pcs / 包，工控、线束类产品焊接便捷统一引脚：1-VDD 供电 / 2-OUT 模拟输出 / 3-GND 接地，原理图通用，减少设计改板成本。

03典型应用场景，覆盖全行业需求

输出特性 (TA=-40℃~125℃,VDD=3.0V~5.5V )

工业自动化

电机闭环控制、无刷电机位置检测

旋转编码器、转速测速

接近开关、位移 / 角度测量

震动传感、称重压力采集

新能源与电流检测

母线电流采样、电池均衡电流监测、充电桩电流采集

消费电子 & 智能家居

液位传感器、旋钮角度检测、手柄磁扳机、小型马达定位

仪器仪表

磁力测量、微小形变检测、便携式磁测设备

04关键电气 & 磁性能亮点（工程师重点参考）

静态中点精准：3.3V 零磁场输出 1.65V，5V 零磁场输出 2.5V，温漂控制 ±1% VDD 以内，省去零点校准电路

极限磁场量程：3.3V 下最高 ±1400Gs，5V 下最高 ±1500Gs，强磁环境不饱和失真

ESD 防护：HBM 5KV，量产焊接、现场使用抗静电能力强

上电速度快：典型 20μS 上电稳定，开机无信号延迟

RoHS 环保合规，符合全球电子环保标准，出口设备无忧

05极简典型应用电路，拿来即用

芯片仅 3 个引脚，外围极简：VDD 接电源、GND 接地、OUT 直接输出模拟电压；

若需降噪，输出端增加 RC 滤波网络，官方提供 3 套成熟 RC 参数组合，平衡噪声与带宽，无需反复调试。

06订货选型指南，快速匹配型号

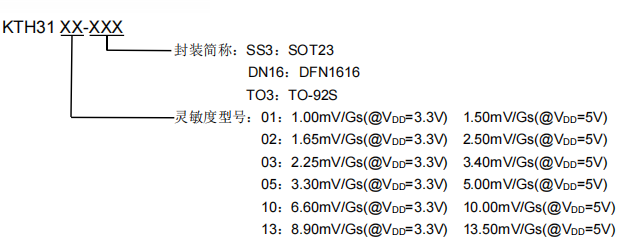

KTH31XX-封装简称

XX=灵敏度档位；

封装：

SS3=SOT23

DN16=DFN1616

TO3=TO-92S

例：KTH3110-SS3=6.6mV/Gs高灵敏、SOT23 贴片封装

选型快速建议：

远距离/大磁钢

→KTH3101/02（低灵敏度，大量程）

常规位移、电机控制

→KTH3103/05（均衡性价比）

微小行程、微弱磁场精密检测

→KTH3110/13（高灵敏度，小量程高精度）

贴片量产选SOT23；

小型模组选 DFN1616；

直插工控选 TO-92S

KTH31XX 系列线性霍尔传感器兼顾高精度、宽温、高速、多封装、多灵敏度五大核心优势，一站式覆盖消费电子、工业控制、新能源、仪器仪表磁场检测需求。现有样品可免费申请测试，批量交期稳定，支持定制配套技术支持与应用方案设计。
