ADI如何解决IO-Link小型化设计瓶颈

IO-Link广泛应用于工业自动化各大领域。工厂部分区域环境温度偏高，致使各类模块与电子元件长期处于严苛的工作状态。随着工业4.0持续推进，智能功能不断向边缘端下沉，设备尺寸要求也愈发严苛。想要实现更小的外形尺寸，散热问题便成为设计中必须重点考量的环节。

小型化设计与IO密度提升

工业4.0推动智能向边缘端延伸，IO-Link的应用场景不断拓展，设备安装空间也日趋紧凑。这不仅对每一款IO-Link传感器与执行器的体积和性能提出挑战，也间接提高了IO-Link主站网关在尺寸与接口密度上的设计要求。

这类网关通常集成4路、8路或16路IO-Link主端口，单通道驱动负载电流可达500mA，而整板PCB面积仅略大于普通智能手机。由此可见，功耗分布是核心设计要点，直接决定模块的发热量以及核心电子器件的运行可靠性。

功耗计算

借助器件数据手册中的公开参数，即可快速计算芯片的理论功耗：

根据IO-Link规范，单通道最大负载电流为500mA。计算功耗时，可查询C/Q驱动器的导通电阻，或读取500mA电流工况下的压降数值。

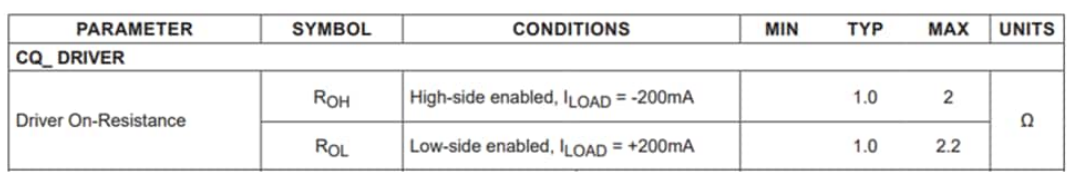

以MAX14819A为例，其最大导通电阻为2.2Ω。

结合上述公式，即可估算出MAX14819A单通道的最大功耗：

这类简易计算可作为产品选型对比的初步依据。下文将结合实测数据，对比实际功耗与理论计算值。

实际案例：MAX14819A

下面以ADI双路IO-Link主站MAX14819A为例，通过实测数据来分析实际功耗与散热表现。

扫码查看MAX14819A更多详情

本次测量基于ADI的MAXREFDES165 IO-Link主站参考设计，加载电流设为500mA。

测量每个通道上存在的电压(VCQ)，使用已知负载(RLoad = 47.7Ω)

MAX14819A = 23.27V

测量电源电压(VS)

MAX14819A = 23.81V

计算输出电流(I = VCQ/RLoad )

MAX14819A = 23.27V / 47.7Ω = 488mA

根据测得的电压降(VDrop = VS – VCQ)和输出电流，计算功耗

MAX14819A = (23.81V – 23.27V) x 488mA = 264mW（每通道）

实测结果表明，MAX14819A实际功耗偏低，与典型功耗指标高度吻合。

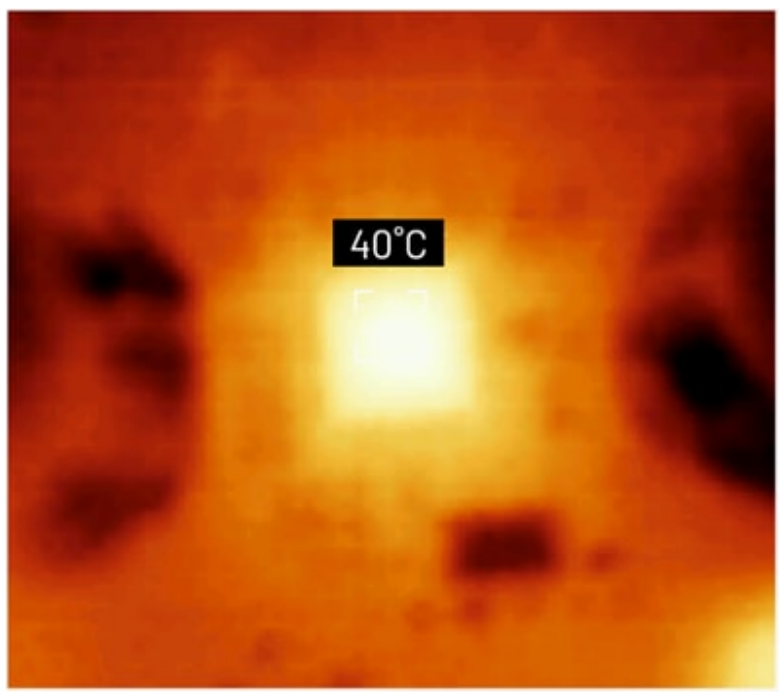

通过热成像仪可直观观测发热情况：测量持续约10分钟后，MAX14819A核心区域（图中白色区域）温度升至40℃。本次测量期间的环境温度为25℃，温升处于合理范围：

MAX14819A：∆T = +15℃

图1：MAX14819A

MAX14819A最高工作温度为125℃。实测数据证明，即便所有通道满负载运行，该芯片也可在工业级高温环境下稳定工作。

有效控制发热量，能够顺应IO-Link技术的普及趋势，助力设备实现小型化，并进一步强化边缘端智能能力。

关键要点

功耗是IO-Link产品设计的关键要素。IO-Link网关大多部署在工厂边缘区域，长期面临高温工况。若设备内部器件发热量过大，不仅会限制产品小型化设计，还需额外加装散热器等配件，推高整体成本。

ADI的IO-Link解决方案，如MAX14819A，充分适配严苛的设计要求，能够将功耗与发热量控制在更低水平。

开展新项目设计前，建议先完成功耗测算与实测验证，既能提升效率、规避问题，也能选出最优方案。
