轨道交通车载视频与通讯线缆的抗振选型

轨道交通设备的线缆选型，在整个系统集成里属于容易被低估的一环。车载摄像头、显示屏、通讯模块，这些设备本体的选型通常会花很多精力，但连接它们的线缆往往是到了施工阶段才认真对待，甚至直接沿用以前项目的经验照单采购。结果设备运行一段时间，线缆反倒成了最先出问题的地方，断芯、屏蔽层开裂、接口根部松动，维修窗口期又有限，一次停车检修的成本不低。

一、轨道振动对线缆的影响，跟其他工业场合不一样

钢轮在钢轨上滚动产生的高频振动，叠加列车提速制动时的低频冲击，这两种振动的频率范围和传递方式都有特殊性。车体结构会对振动做一定程度的衰减和传递，但装在转向架附近的设备，振动强度明显高于车厢内部，而车厢内部的设备虽然振动幅度小一些，但持续时间是整个运营周期，积累下来对线缆的疲劳损伤同样不容忽视。普通工业线缆的疲劳测试，通常是在固定频率和固定方向的振动条件下做的，这跟轨道振动的宽频随机特性不太一样，按普通工业振动标准选出来的线缆，放到轨道交通环境里寿命往往会比预期短。

二、视频线缆，高频信号对线缆结构要求更严

车载视频系统的线缆，除了要扛得住振动，内部信号传输质量同样有讲究。高清视频信号，不管是模拟的同轴传输还是数字的差分传输，都对线缆内部的阻抗稳定性和屏蔽连续性有要求，反复弯折振动之后如果内部结构出现细微变化，阻抗就会在某些位置出现偏差，信号反射增大，画面质量下降，或者出现偶发性花屏。用于车载视频的同轴线缆，应当选专门针对动态工况设计的柔性结构，导体和屏蔽层的绞合工艺要能在反复弯折下保持结构稳定，而不是普通的静态布线同轴线缆。

三、通讯线缆，RS485和以太网各有不同侧重

车载通讯系统里，RS485串口和工业以太网是两种常见的方案，对应的线缆抗振要求侧重点稍有不同。RS485通讯线缆走的是差分信号，屏蔽层的接地稳定性对抗干扰很关键，振动导致屏蔽层和接地点之间接触电阻升高，差分信号的共模抑制效果会跟着打折扣，通讯误码率在振动期间明显上升。工业以太网线缆除了屏蔽，对线对绞合结构的稳定性要求更高，千兆以太网四对全部用上，哪对线缆内部结构因为振动变形，都可能影响传输速率甚至引起链路中断。

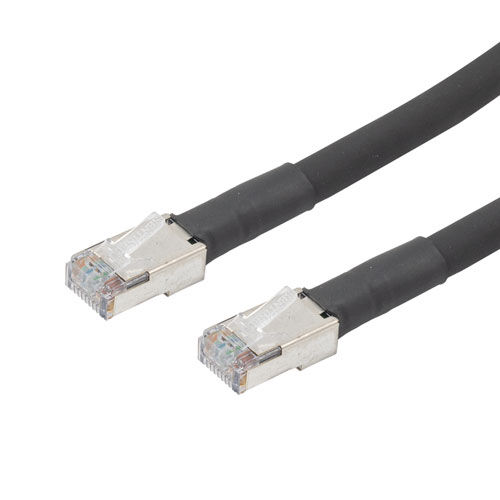

L-com 超6类10千兆以太网线缆组件，SF/UTP户外级工业高柔CM-CMX TPE护套

RJ45公头，24AWG绞合，600V PoE，黑

四、护套材质，轨道交通的特殊材料要求

轨道交通对线缆护套材料的阻燃和低烟无卤要求，前面讲视频接口那篇里提到过，这里从抗振角度再补充一点，符合轨道交通防火标准的材料，选项比普通工业线缆要窄不少，有时候高柔性和低烟无卤这两个要求同时满足，在材料上就需要比较专业的产品才能做到。部分通用柔性护套材料阻燃性能达不到EN 45545的要求，需要换用专门的低烟无卤柔性配方，这类材料在国内市场上不是到处都有，采购周期可能比普通材料长，项目排期阶段就得考虑进去。

五、出线口和固定方式，细节决定寿命

线缆本身选对了，出线口处理不好，寿命还是会大打折扣。车载设备的安装空间通常比较紧张，线缆出口处经常需要急转弯，这个位置的应变消除处理必须到位，不然振动应力全部集中在出口那个点，断芯从这里开始只是时间问题。固定夹具的间距和材质同样值得认真对待，夹具太密，线缆在各固定点之间的段落无法正常应对振动形变；夹具太稀，线缆自由段太长，振动幅度放大。夹具内衬选有弹性的缓冲材料，避免金属夹具边缘对线缆护套造成切割磨损，这个细节在振动持续的车载环境里，对护套寿命的影响相当明显。

L-com诺通具备不同种类的抗振型线缆，包括USB、音视频、光纤、以太网线缆等，其特色包括高柔拖链、面板安装型、自锁型、阻燃型等，符合车载应用标准，工业级品质，行业认证，一件起发，专业技术团队快速选型，助力行业实现新跨越。

六、快问快答

Q：车载线缆出现间歇性信号问题，怎么判断是振动导致的，还是其他原因？

A：最有参考价值的判断依据是故障出现的规律性。如果问题集中在列车提速或者过某段路况较差的路段时出现，振动的可能性相当大；如果是随机出现且跟运行状态无关，更可能是接口接触或者屏蔽接地的问题。现场条件允许的话，可以在振动强度较高的路段对线缆做目视检查，看出线口有没有异常弯折或者护套损伤，配合信号分析设备记录故障发生的时间点，跟运行数据对照，能比较清楚地定位是不是振动引发的问题。

Q：轨道交通用的线缆，比普通工业线缆贵多少，值不值得用专用产品？

A：价格差距因产品类型和具体规格不同而有所差异，但通常会比通用工业线缆贵出一定比例，主要差在材料认证和振动测试验证的成本上。值不值得，要结合轨道交通设备的维护特点来算这笔账，列车检修窗口有限，进库一次机会不多，如果用了不合适的线缆导致提前失效，下次有机会更换可能要等很久，这段时间的带病运行风险和可能产生的连带故障，代价远比线缆本身贵得多。

Q：同一根车载线缆，转向架附近和车厢内部的安装有没有不同要求？

A：有明显差异。转向架附近振动强度最高，对线缆柔性和疲劳寿命的要求最严格，而且这个位置的安装和维护难度最大，应该选最高抗振规格的产品。车厢内部振动相对温和，但考虑到长期累积效应，同样需要满足轨道交通的基本认证标准，只是在柔性和疲劳寿命的要求上可以稍微宽松一些。两个位置分别按实际振动条件选型，而不是整车统一用最高规格，在保证可靠性的前提下控制成本，是比较合理的做法。

Q：车载线缆的IEC 61373认证，具体测试哪些项目，怎么核实报告真实性？

A：IEC 61373主要测试随机振动、正弦振动和冲击三种工况，对应不同的安装位置有不同的测试等级，车体级别和转向架级别的测试条件不同。核实报告真实性，一是看报告出具机构是否是公认的第三方测试机构，二是报告里应该有详细的测试条件、样品描述和测试结果数据，笼统只写"通过测试"没有具体数据的报告可信度要打折扣。有条件的话可以要求供应商提供测试机构的联系方式，直接联系确认报告的有效性，这在轨道交通这类对认证要求严格的行业里是比较常见的做法。
