ANSA Boundaries Tool工具的核心功能介绍

引言

在 ANSA 中完成 CFD 模型的网格划分后，我们需要正确地赋予边界条件属性，以确保求解器计算时不会因边界问题报错。当模型包含大量边界且存在复杂的交界面时，人工检查极易发生边界误分配的情况。此时，利用 ANSA CFD 功能区下自带的 Boundaries Tool 工具可以快速、自动地识别并处理好所有的边界信息。该工具适用于 OPENFOAM、Fluent 和 STAR 等求解器文件；为能正常使用该功能，模型中必须已经生成体网格，并且 PSOLID 属性需被正确指定为固体或流体。

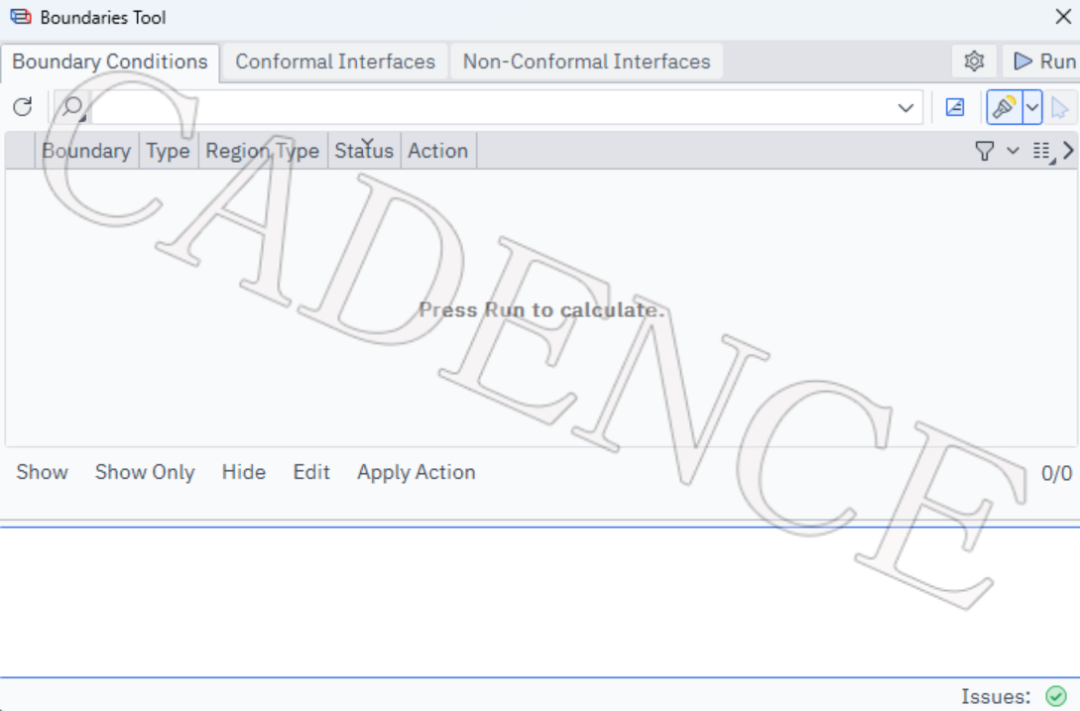

图 1 Boundaries Tool 工具栏

工具介绍

Boundaries Tool 工具需要在 ANSA CFD 功能区打开，位于 BCS/INTERFACES 模块中。

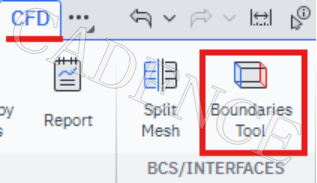

图 2 Boundaries Tool 工具位置

该工具核心功能主要分为三个部分：Boundary Conditions（边界条件）、Conformal Interfaces（共节点交界面）和 Non-Conformal Interfaces（非共节点交界面）。

01 Boundary Conditions

在使用 Boundaries Tool 之前，需提前设置 PID 类型以及划分体网格。点击 Boundary Conditions > Run。运行后，模型的边界会被全部加载到 Boundary Conditions 窗口中并展示基本信息（如图 3 所示）。

图 3 Boundary Conditions 窗口

窗口中默认展示了 Boundary 名称、Type（类型）、Region Type、Status（状态）以及 Action（操作）等相关信息。其中，Status 会直观地通过颜色展示该边界是否存在问题：

 红色：表示 Error（错误）

 黄色：表示 Warning（警告）

 绿色：表示 OK（正常）

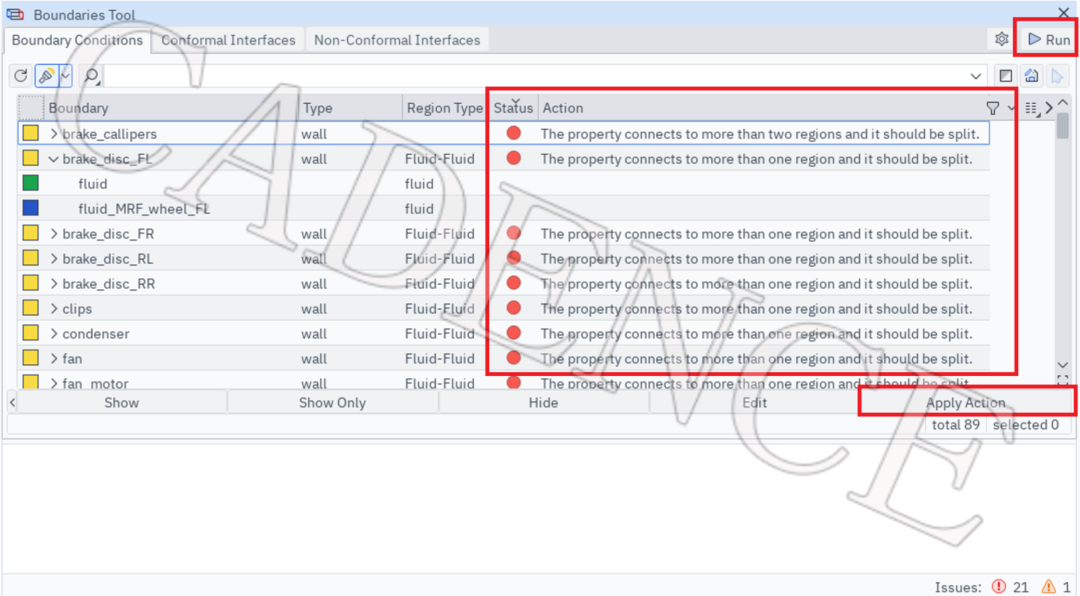

如图 3 所示，部分边界显示为 Error 或 Warning ，可以利用 Boundaries Tool 的一键修复功能解决这些问题。观察 Action 列表，系统会列出导致边界出错的原因及推荐的解决方案。如果我们认可该方案，只需直接点击右下角的 Apply Action，即可实现一键修复（如图 4 所示）。

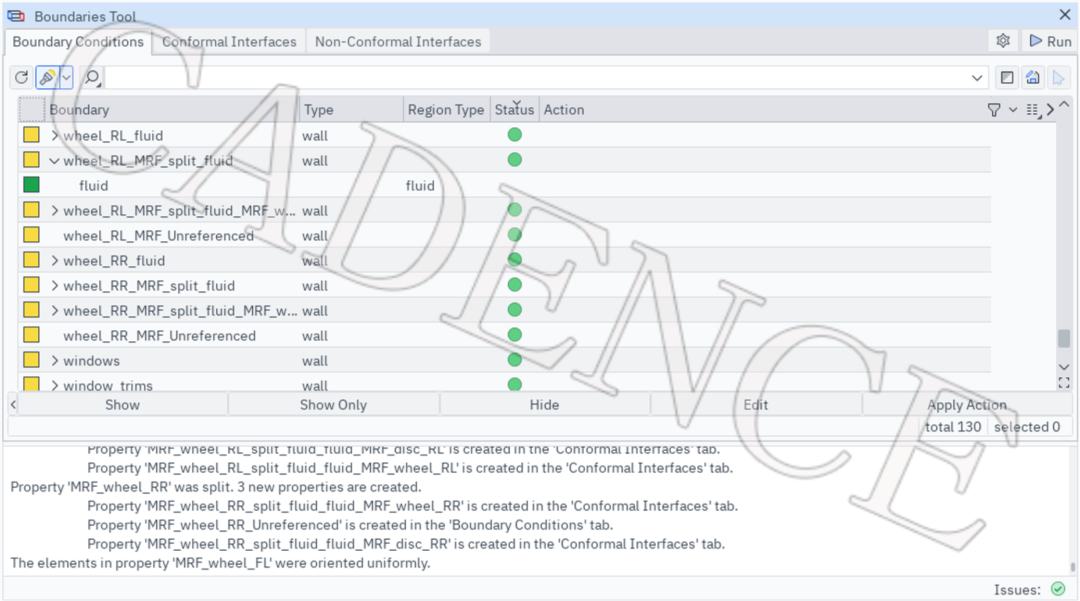

修复完成后，详细的功能执行日志会打印在下方的信息窗口中。

图 4 Apply Action 后的 Boundary Conditions 窗口

02 Conformal Interfaces

Conformal Interfaces 栏的操作逻辑与 Boundary Conditions 类似。工具会自动提取出 internal、interface、baffle 等内部交界面信息，并智能识别可能存在的问题。Action 列表会提供可行的解决方案，用户只需选中问题项并点击 Apply Action，ANSA 即可自动执行修复过程。

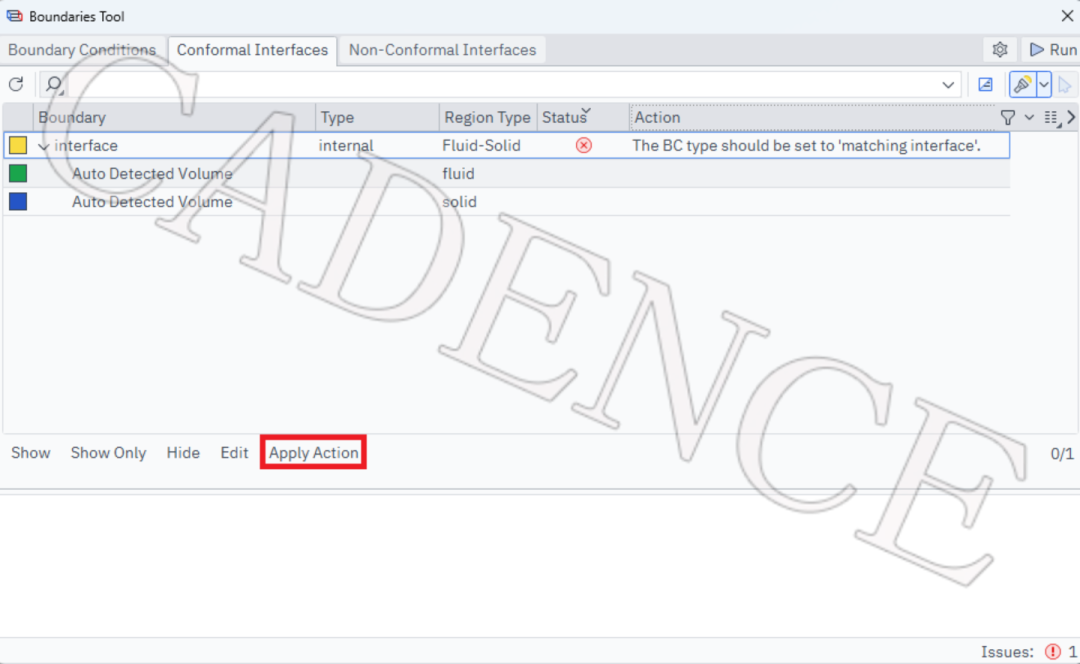

图 5 Conformal Interfaces 窗口

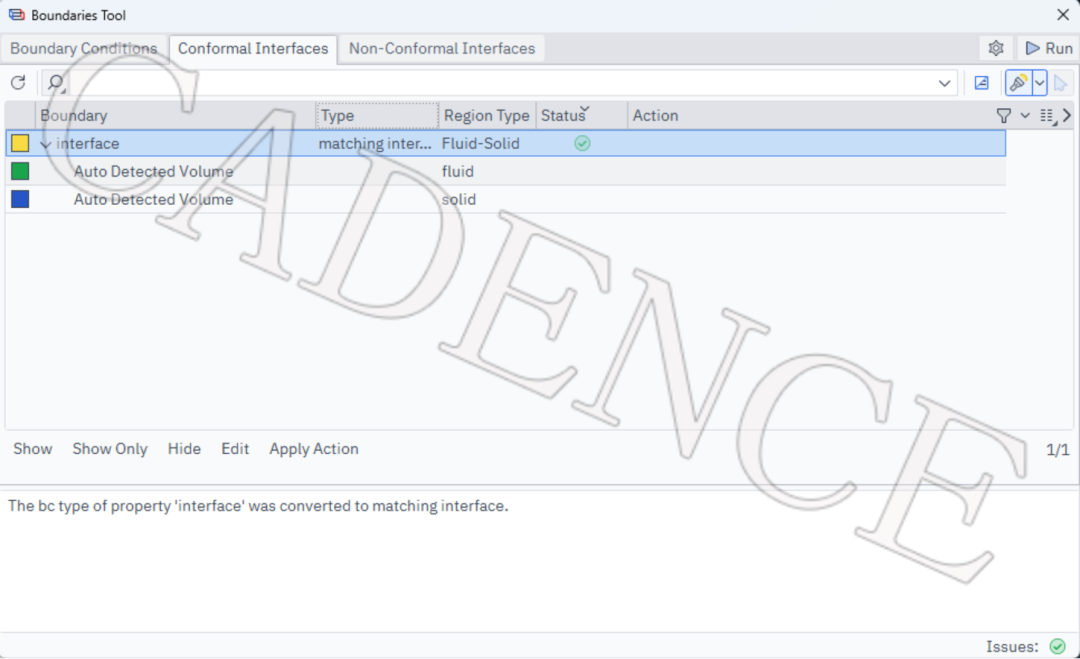

图 6 Apply Action 后的 Conformal Interfaces 窗口

03 Non- Conformal Interfaces

当模型中存在非共节点交界面（Non-Conformal Interfaces）时，可以切换到 Non-Conformal Interfaces 栏进行检查与处理。

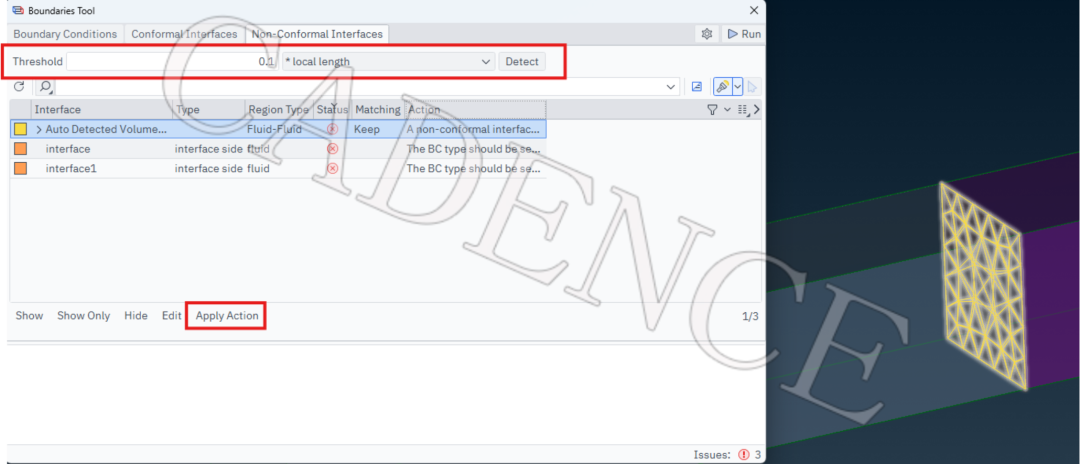

在此界面下，用户可以设置检查规则，基于局部单元长度（Local Element Length）或绝对值（Absolute）乘以阈值（默认为 0.1）来检索邻近区域（如图 7 所示）。

图 7 Non- Conformal Interfaces 窗口

选中检查出的问题项，点击 Apply Action 执行修复，处理信息同样会显示在下方的信息栏中（如图 8 所示）。

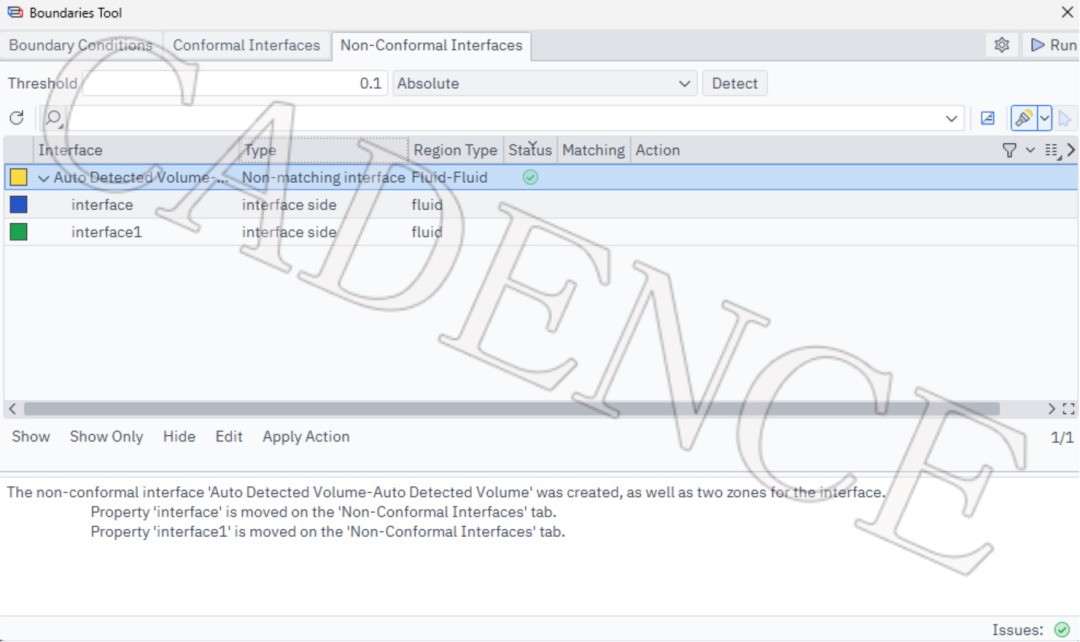

图 8 调整后的 Non- Conformal Interfaces 窗口

与此同时，Database 列表中会同步自动创建一个 CFD_INTERFACE 实体，以便求解器直接识别，无需后续手动设置。

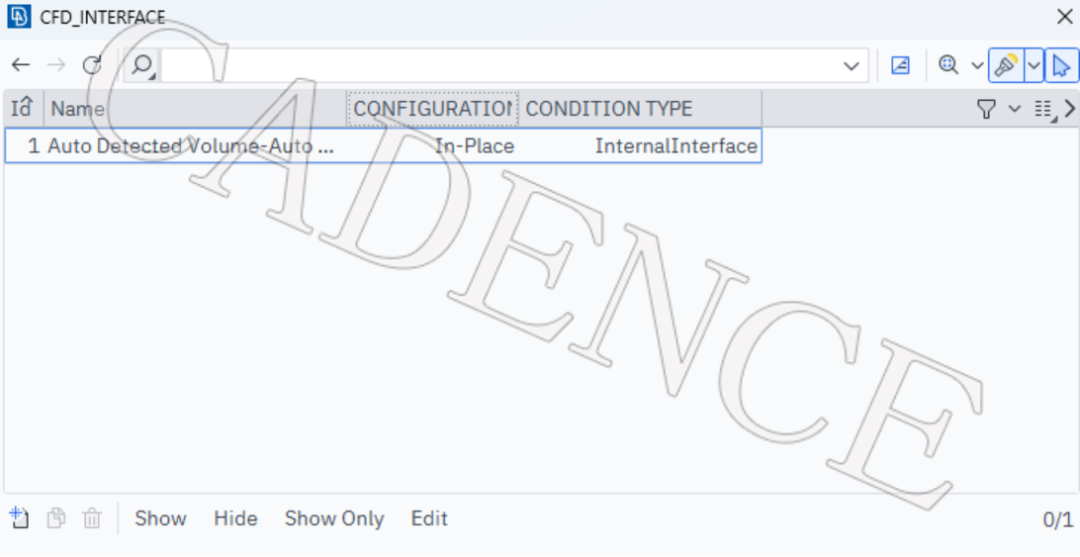

图 9 CFD-Interface 窗口

总结

熟练使用 ANSA Boundaries Tool 工具，可以最大程度地规避边界条件错误设置等隐患。它不仅能帮助用户快速修复边界类型，还能自动创建符合求解器规范的交界面，从而大幅提升模型前处理的工作效率。
