一、项目概述

最近,某自动化设备集成商委托一套龙门式搬运系统,用于电子产品装配线的物料转运。本文从电气控制与机械设计两个维度,完整记录该项目的方案选型、系统构成、装配调试全过程。

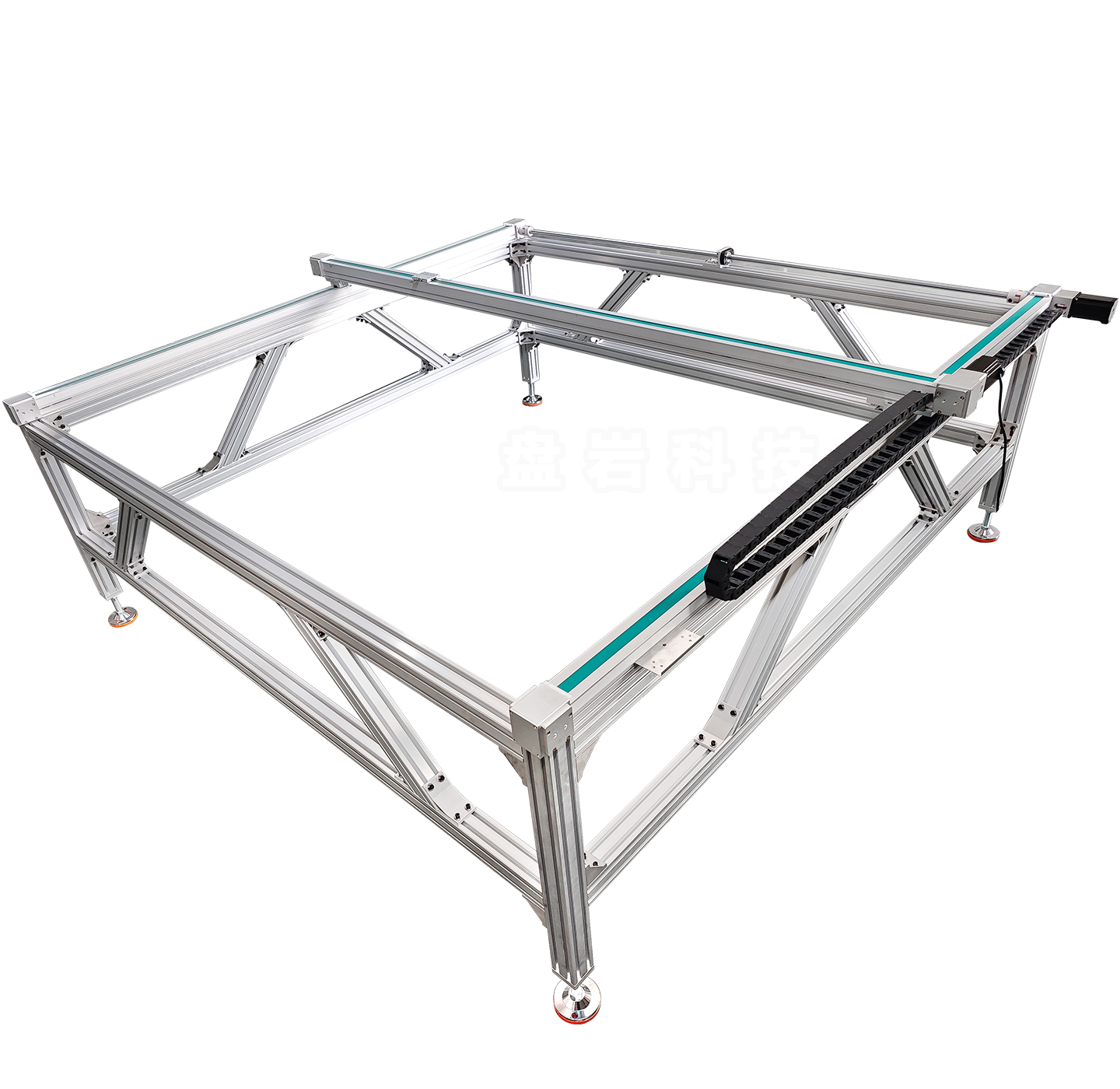

整机图1:PCB60同步带龙门模组整体实拍,双X轴+Y轴龙门结构

1.1 核心参数

参数项需求值PCB60模组能力裕量
结构形式龙门式(双X轴+Y轴)
负载5kg(含治具)最大25kg5倍
X轴行程3000mm可定制
Y轴行程2200mm可定制
最高速度1.6m/s最高3m/s1.9倍
重复定位精度±0.5mm±0.1mm5倍
工作环境洁净车间,常温
交付要求整机交付(模组+控制柜+程序+铝型架)
交期4周

1.2 项目难点

客户负载仅5kg、速度1.6m/s,参数本身不高,但两个关键因素增加了方案设计难度:

  1. 机械层面:X轴3m大跨度龙门,对双轴同步性和结构刚性要求高
  2. 电气层面:需整机交付(含控制柜和运动程序),到现场接线即用,交期仅4周

二、方案选型:三种传动方式的对比分析

2.1 备选方案推演

方案优势劣势结论
丝杆模组精度高(±0.01mm级)3m大跨度下临界转速受限,挠曲和共振问题难以解决❌ 排除
齿轮齿条模组承载强、行程无限制面向50kg+重载场景,5kg轻载成本过高❌ 排除
PCB60同步带模组高速、轻载、大跨度、成本适中精度低于丝杆,但±0.5mm需求完全覆盖✅ 最优解

2.2 选型依据

速度匹配:客户要求1.6m/s。丝杆模组在3m行程下,临界转速公式为:



n_c = K × (d / L²)

其中 d 为丝杆直径,L 为安装长度,K 为常数。3m行程下临界转速大幅下降,高速运行时挠曲和共振难以避免。同步带模组不存在此限制。

负载匹配:客户负载5kg,PCB60同步带模组最大负载25kg,裕量充足。齿轮齿条模组应用于5kg轻载场景经济性差。

精度匹配:PCB60重复定位精度±0.1mm,覆盖客户±0.5mm需求,裕量5倍。

2.3 机械结构方案

采用双X轴同步驱动 + Y轴龙门横梁结构:

  • X轴:两条PCB60同步带模组平行布置,通过贯穿式同步传动光轴实现双驱同步
  • Y轴:一条PCB60同步带模组作为龙门横梁,跨接在X轴滑座上
  • 框架:工业铝型材,斜向支撑保证刚性
  • 拖链:X轴侧边桥式拖链,随Y轴移动收纳线缆

三、电气系统设计

3.1 电气架构

本系统采用"PLC + 伺服驱动器"的分布式控制架构:



[上位机] ←Modbus/TCP→ [PLC] ←脉冲/方向→ [X1轴伺服驱动器] → [X1轴电机] ←脉冲/方向→ [X2轴伺服驱动器] → [X2轴电机] ←脉冲/方向→ [Y轴伺服驱动器] → [Y轴电机] ↑ [限位传感器×6] [急停按钮]

3.2 控制柜组件

组件规格功能
PLC控制器支持双轴插补逻辑控制、限位信号处理、上位机通讯
X1轴伺服驱动器匹配PCB60电机X1轴电机驱动
X2轴伺服驱动器匹配PCB60电机X2轴电机驱动(与X1同步)
Y轴伺服驱动器匹配PCB60电机Y轴电机驱动
开关电源24V DC / 5A为PLC和传感器供电
断路器6A整机短路保护
接线端子排30位线缆统一接入

3.3 电气接线方案

  • 动力线:伺服驱动器→电机,采用屏蔽电缆,长度根据3m行程预留
  • 编码器线:电机→驱动器,采用双屏蔽编码器线
  • 控制线:PLC→驱动器,采用脉冲+方向信号(差分输出)
  • 传感器线:限位开关→PLC,采用NPN常闭型接线
  • 通讯线:PLC→上位机,采用Modbus/TCP(RJ45接口)

所有线缆通过拖链布线,标识清晰,接线端子排统一接入控制柜。


四、机械系统设计

4.1 PCB60同步带模组

PCB60为盘岩科技标准款同步带模组,核心参数:

参数
本体宽度60mm
传动方式同步带+直线导轨
最高速度3m/s
最大负载25kg
重复定位精度±0.1mm
防尘设计型材滑槽内嵌同步带,无外露传动部件

4.2 铝型架设计

根据X轴3m、Y轴2.2m跨度,选用加厚铝型材(40×80mm)配合斜向支撑,底部安装6个可调支撑脚,用于现场调平。安装槽口预留模组固定孔位。

4.3 装配流程

第一步:铝型架搭建 → 型材切割、拼接、斜向支撑安装、支撑脚调平

第二步:模组装配 → X轴双模组平行安装、贯穿传动光轴连接、Y轴横梁通过转接滑座固定

第三步:拖链安装 → X轴侧边桥式拖链固定,线缆穿链

第四步:控制柜接线 → 驱动器、PLC、电源模块安装接线,端子排统一接入

第五步:程序写入与联调 → 运动程序写入PLC,整机空载和带载联调测试

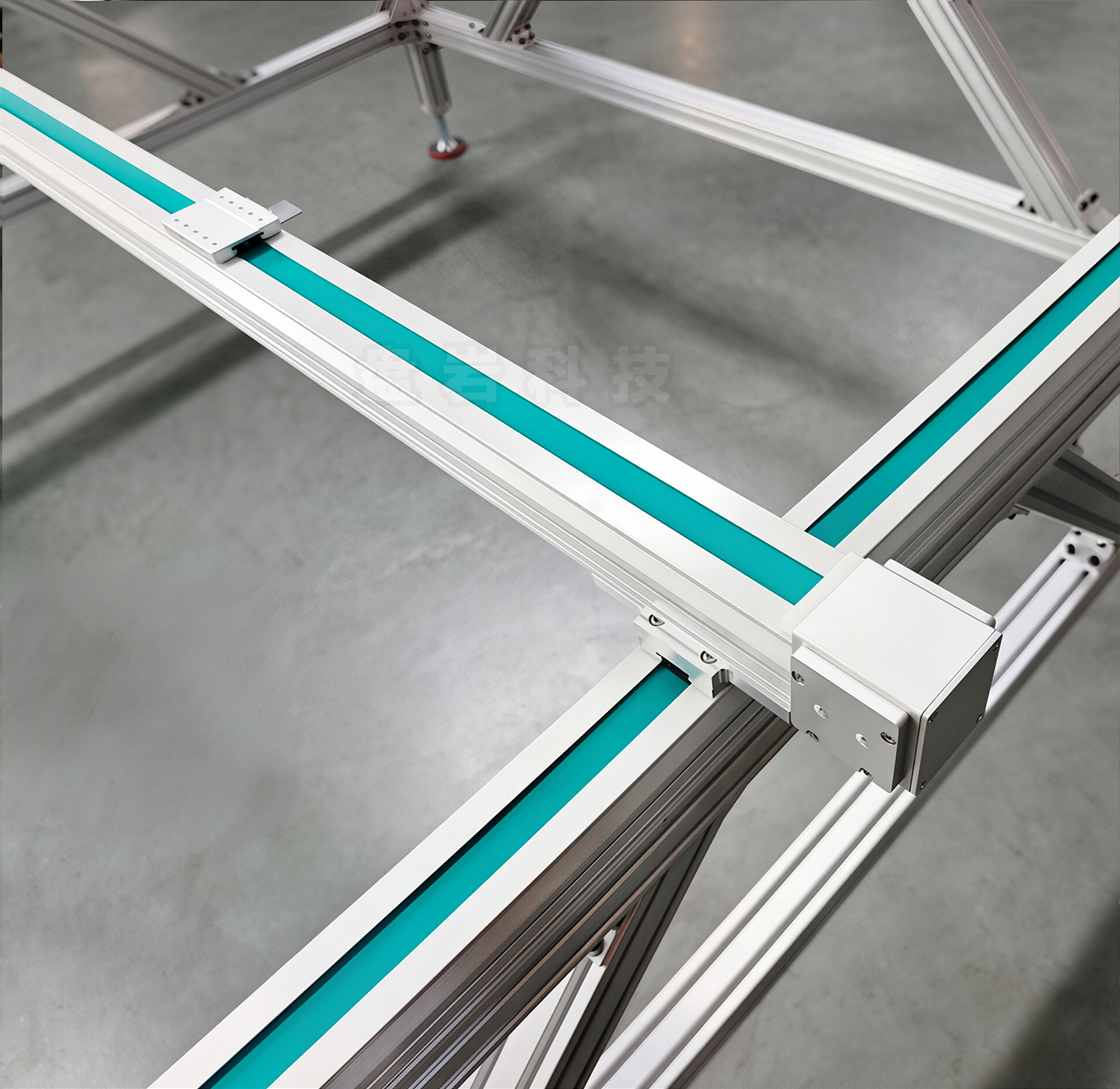

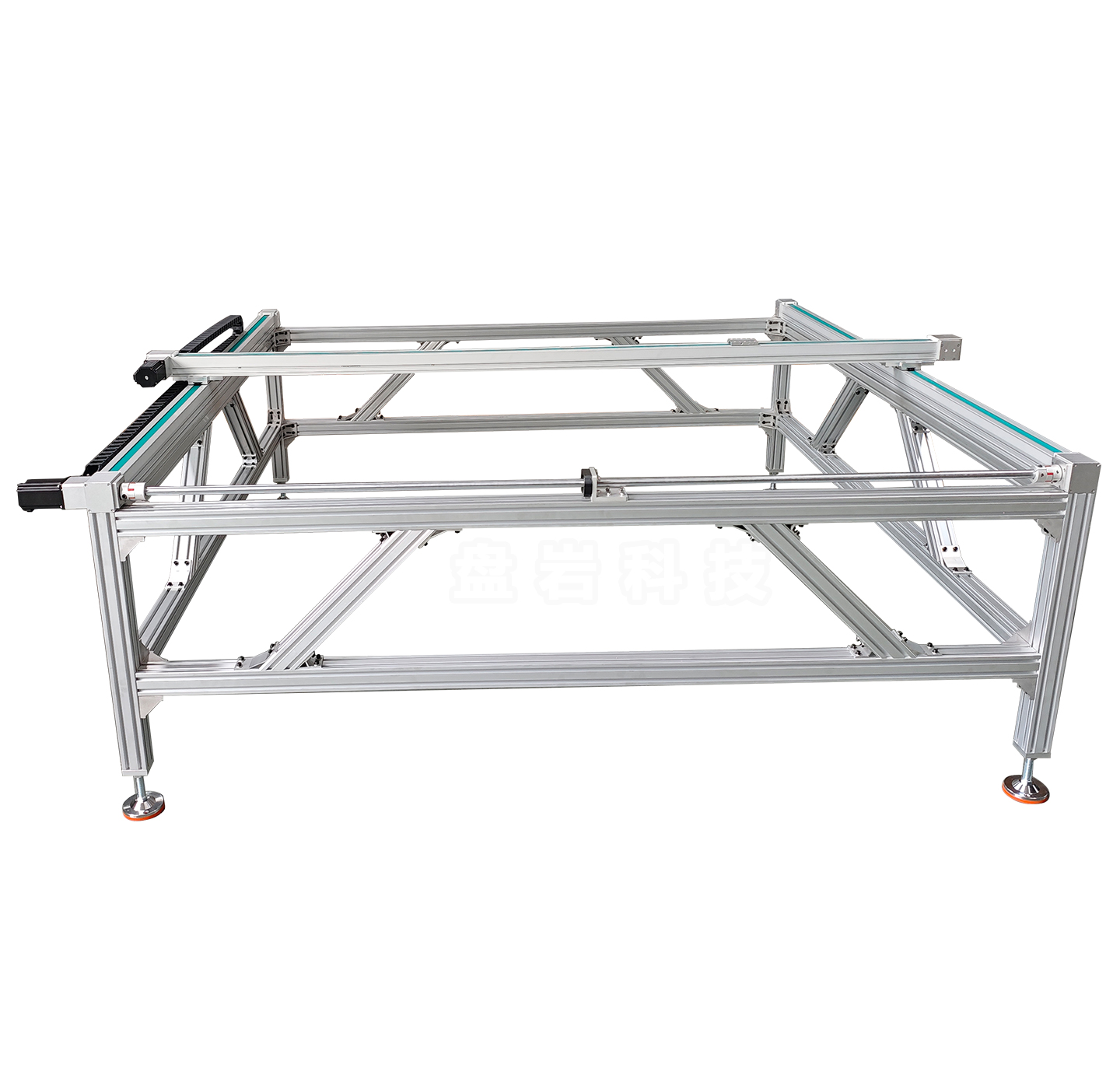

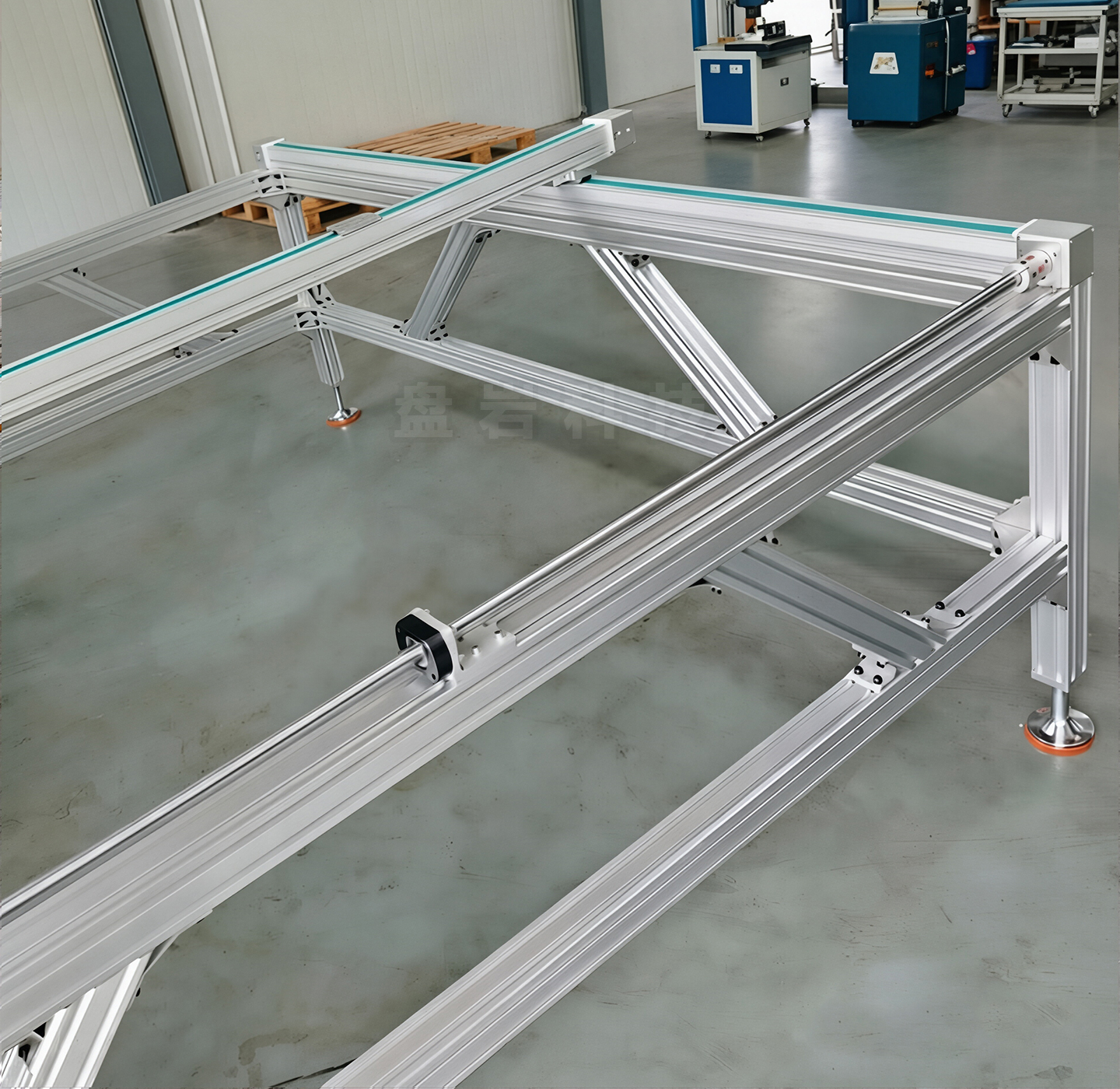

整机图2:滑座连接处,青绿色同步带清晰可见整机图3:X轴传动端,同步带传动轴+限位挡块整机图4:龙门模组侧视,双电机+拖链+辅助支撑结构

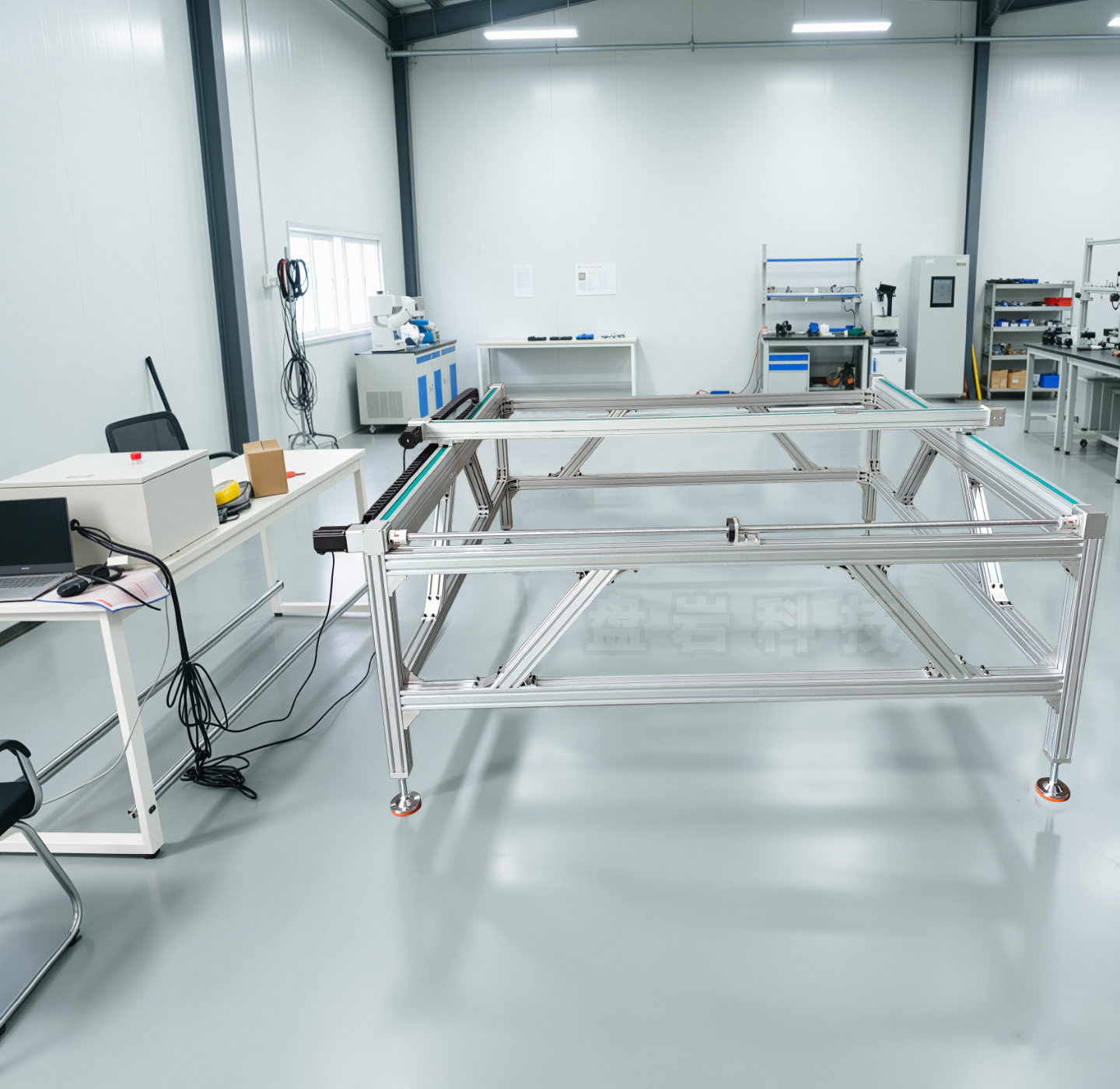

整机图5:同步带龙门模组装配完成后的机械部分拖链面侧拍




五、运动控制程序设计

5.1 龙门双驱同步控制

X轴采用双电机同步驱动,核心逻辑如下:



// 龙门双驱同步控制逻辑 void gantry_move(float target_x, float target_y) { // X1和X2同步输出脉冲 pulse_x1 = mm_to_pulse(target_x); pulse_x2 = mm_to_pulse(target_x); // 与X1相同 pulse_y = mm_to_pulse(target_y); // 发送脉冲给三个驱动器 send_pulse(X1_AXIS, pulse_x1, speed); send_pulse(X2_AXIS, pulse_x2, speed); send_pulse(Y_AXIS, pulse_y, speed); // 实时监测位置偏差 while (is_moving()) { pos_x1 = read_position(X1_AXIS); pos_x2 = read_position(X2_AXIS); if (abs(pos_x1 - pos_x2) > SYNC_TOLERANCE) { adjust_speed(X2_AXIS, pos_x1 - pos_x2); // 动态调整 } } }

5.2 加减速曲线

采用S型加减速曲线,减少启停冲击:

  • 加速时间:0.2s
  • 减速时间:0.2s
  • 最大加速度:8m/s²
  • 速度曲线:S型(Jerk-limited)

5.3 保护逻辑

保护类型实现方式触发动作
软限位PLC程序判断位置减速停止,报警输出
硬限位行程开关(NPN常闭)立即急停,驱动器报警
急停急停按钮(常闭触点)切断驱动器使能信号
伺服报警驱动器报警输出→PLC停止所有轴运动

六、调试与检验

6.1 调试项目

调试内容方法判定标准
双X轴同步带张力一致性张力计两侧偏差≤5%
Y轴水平校准水平仪全长≤0.1mm/m
导轨平行度千分表全长≤0.05mm
电机参数整定自动整定+手动优化跟随误差≤1脉冲
加减速曲线示波器无过冲、无振荡
龙门双轴同步性激光干涉仪对角偏差≤±0.05mm
连续运行8小时满载无故障、温升正常

6.2 检验结果

检验项目设计值实测值判定
重复定位精度(X轴)±0.5mm±0.35mm✅ 优于需求
重复定位精度(Y轴)±0.5mm±0.30mm✅ 优于需求
最高速度1.6m/s1.8m/s
负载能力5kg25kg(最大)✅ 裕量充足
运行噪音≤75dB68dB
连续运行8h无故障8h无故障

七、交付与总结

交付周期:从需求确认到交付验收,共耗时3周半,较客户要求的4周提前3天。

维度详情
客户需求5kg负载、1.6m/s速度、X轴3m/Y轴2.2m龙门搬运系统
选用方案双X轴PCB60+Y轴PCB60同步带模组龙门+控制柜+程序+铝型架
电气系统PLC+三轴伺服驱动器+开关电源+限位保护
机械系统PCB60同步带模组+铝型架+拖链+可调支撑脚
交付结果3周半交付,精度±0.35mm优于需求,速度1.8m/s

选型启示:在高速轻载、大跨度龙门场景中,同步带模组是兼顾性能、成本和交期的最优解。
